Беспроводная мини-плата
Dell™ Studio XPS™ 1340 Руководство по обслуживанию
Извлечение мини -платы
Установка мини -платы
Если беспроводная мини -плата была заказана вместе с компьютером, она уже установлена.
В компьютере имеются три слота для мини -плат:
l два слота для мини -плат нормальной длины
l один слот для мини -плат половинной длины
Поддерживаемые типы мини -плат:
l беспроводная локальная сеть (WLAN) — мини-плата половинной длины
l мобильная широкополосная или беспроводная глобальная сеть (WWAN) — мини-плата нормальной длины
l беспроводная персональная сеть (WPAN) или внутренняя плата с беспроводной технологией Bluetooth
®
— мини-плата нормальной длины
Извлечение мини -платы
1. Следуйте инструкциям , описанным в разделе Подготовка к работе .
2. Снимите нижнюю крышку (см. раздел Снятие нижней крышки ).
3. Отсоедините от мини -платы антенные кабели.
ПРЕДУПРЕЖДЕНИЕ . Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительные сведения о рекомендациях по технике безопасности см. на главной странице раздела
«Соответствие нормативным требованиям» по адресу www.dell.com/regulatory_compliance.
ВНИМАНИЕ . Во избежание электростатического разряда заземлитесь , используя антистатический браслет или периодически прикасаясь к
неокрашенной металлической поверхности корпуса компьютера (например, к задней панели).
ВНИМАНИЕ . Ремонт компьютера должен выполнять только квалифицированный специалист . Гарантия не распространяется на
повреждения , причиной которых стало обслуживание без разрешения компании Dell™.
ВНИМАНИЕ . Во избежание повреждения системной платы извлеките основной аккумулятор (см. раздел Подготовка к работе с
внутренними компонентами компьютера ) перед началом работы с внутренними компонентами компьютера.
ПРИМЕЧАНИЕ . Компания Dell не гарантирует совместимости мини-плат других фирм и не обеспечивает их поддержку.
ПРИМЕЧАНИЕ . В компьютер одновременно можно установить только две мини -платы нормальной длины и одну мини-плату половинной длины.
ПРИМЕЧАНИЕ . В разъем WLAN устанавливается мини-плата половинной высоты.
ПРИМЕЧАНИЕ . В зависимости от конфигурации компьютера на момент продажи в одном или более слотах могут быть не установлены мини -
платы .
ПРИМЕЧАНИЕ . Извлекая мини -плату WPAN, отсоедините от мини-платы синий антенный кабель.

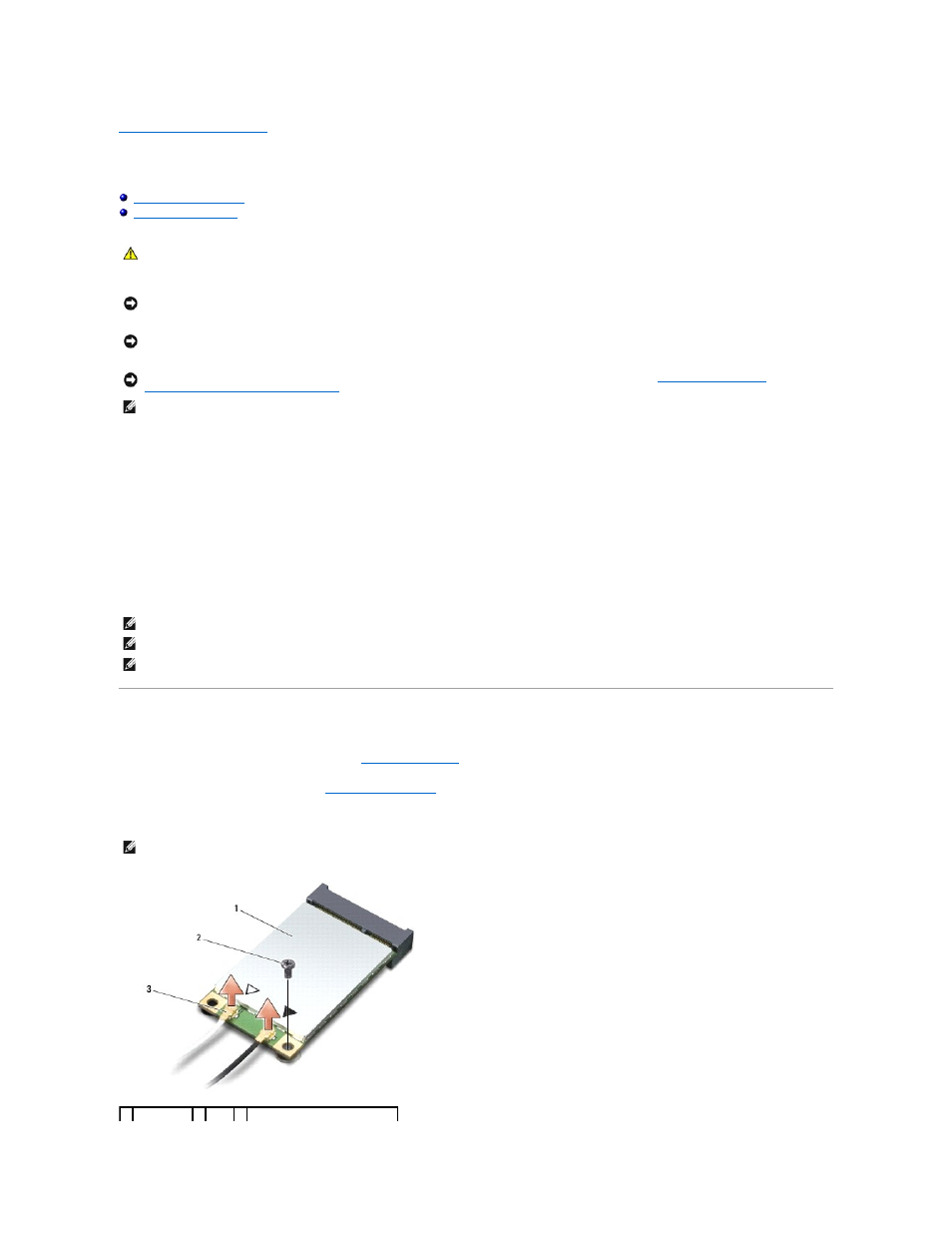

1 мини-плата 2 винт 3 разъемы антенных кабелей (2)
