Процессор, Извлечение процессора – Инструкция по эксплуатации Dell Studio XPS 13
Страница 11
Назад на страницу содержания
Процессор
Dell™ Studio XPS™ 1340 Руководство по обслуживанию
Извлечение процессора
1.
Следуйте инструкциям
, описанным в разделе
Подготовка к работе
.
2.
Снимите нижнюю крышку
(см. раздел
Снятие нижней крышки
).
3.
Снимите задние крышки
(см. раздел
Снятие задних крышек
).
4.
Снимите радиатор центрального процессора
(см. раздел
Извлечение радиатора центрального процессора
).
5.

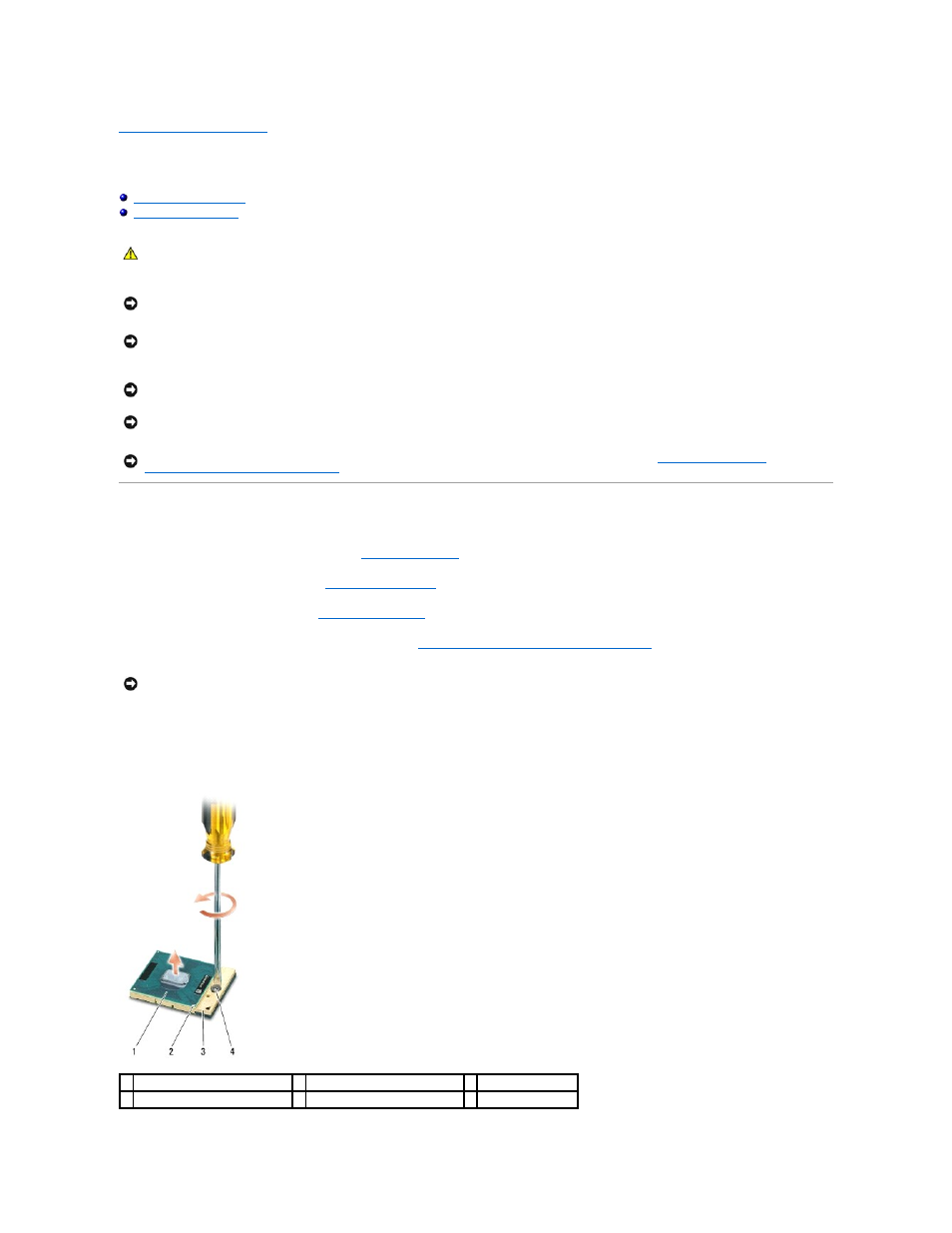

Чтобы ослабить затяжку
, с помощью малой шлицевой отвертки поворачивайте эксцентрик гнезда процессора против часовой стрелки, пока он
не остановится
.
Эксцентрик гнезда фиксирует процессор на системной плате
. Обратите внимание на стрелку, расположенную на эксцентрике гнезда
процессора
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения о рекомендациях по технике безопасности см. на главной странице раздела
«Соответствие нормативным требованиям» по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
.
Во избежание электростатического разряда заземлитесь
, используя антистатический браслет или периодически прикасаясь к
неокрашенной металлической поверхности корпуса компьютера
(например, к разъемам на задней панели).
ВНИМАНИЕ
.
Чтобы при извлечении или установке процессора избежать прерывистого контакта между эксцентриком гнезда процессора
(гнездо с нулевым усилием вставки) и процессором, при затягивании эксцентрика следует слегка нажимать на центральную часть
процессора
.
ВНИМАНИЕ
.
Во избежание повреждения процессора держите отвертку перпендикулярно процессору при повороте эксцентрика
.
ВНИМАНИЕ
.
Ремонт компьютера должен выполнять только квалифицированный специалист
. Гарантия не распространяется на
повреждения
, причиной которых стало обслуживание без разрешения компании Dell™.
ВНИМАНИЕ
.
Во избежание повреждения системной платы извлеките основной аккумулятор
(см. раздел
Подготовка к работе с
внутренними компонентами компьютера
) перед началом работы с внутренними компонентами компьютера.
ВНИМАНИЕ
.
При извлечении процессора тяните его вверх
, не допуская перекосов. Следите за тем, чтобы не погнуть контакты процессора.
1 процессор
2 угол процессора с контактом 1
3 гнездо процессора
4 эксцентрик гнезда процессора
