Dell Studio XPS 13 - Инструкция (Страница 14)

2. Установите радиатор центрального процессора на системную плату .
3. Затяните четыре невыпадающих винта , которыми радиатор центрального процессора крепится к системной плате.
4. Установите задние крышки (см. раздел Установка задних крышек ).
5. Установите нижнюю крышку (см. раздел Установка нижней крышки ).
6. Вставьте аккумулятор в отсек (при установке раздастся щелчок).
Радиатор /вентилятор графического процессора
Извлечение радиатора /вентилятора графического процессора
1. Следуйте инструкциям , описанным в разделе Подготовка к работе .
2. Снимите нижнюю крышку (см. раздел Снятие нижней крышки ).
3. Снимите задние крышки (см. раздел Снятие задних крышек ).
4. Снимите радиатор центрального процессора (см. раздел Извлечение радиатора центрального процессора ).
5. Ослабьте два невыпадающих винта и выверните два других винта , которыми радиатор/вентилятор графического процессора крепится к
системной плате .
6. Отсоедините кабель вентилятора от разъема на системной плате .
7. Приподнимите радиатор /вентилятор графического процессора и извлеките его из компьютера.
Установка радиатора /вентилятора графического процессора
1. Наклейте на радиатор /вентилятор графического процессора новую термоохлаждающую накладку.
ПРИМЕЧАНИЕ . Наличие радиатора графического процессора может зависеть от конфигурации компьютера .
ПРИМЕЧАНИЕ . Процедура извлечения вентилятора зависит от конфигурации компьютера и может отличаться от описываемой .

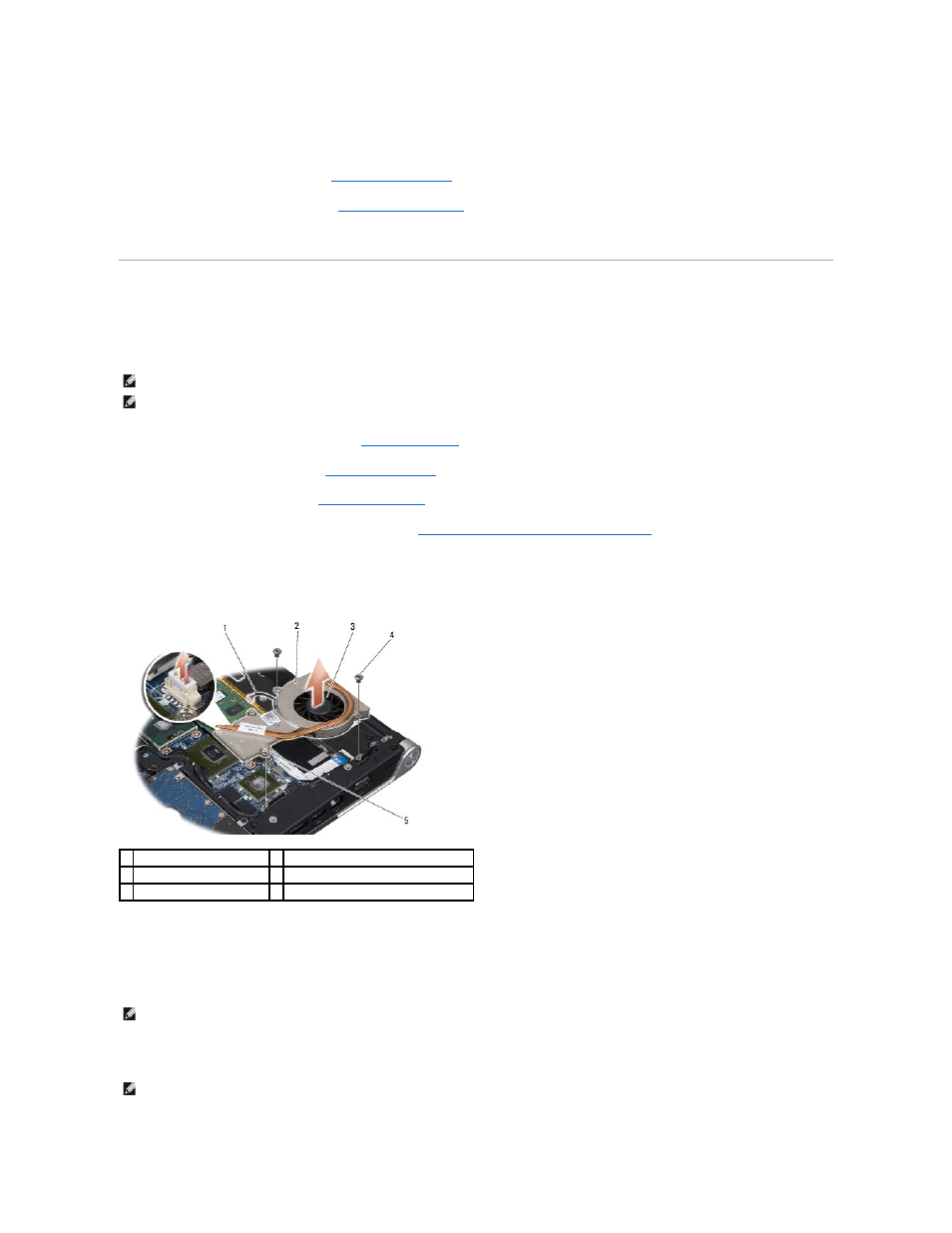

1 кабель вентилятора 2 радиатор графического процессора
3 вентилятор 4 винты (2)
5 невыпадающие винты (2)
ПРИМЕЧАНИЕ . Данная процедура предполагает , что вы уже извлекли радиатор/вентилятор графического процессора и готовы установить его
на место .
ПРИМЕЧАНИЕ . При замене радиатора графического процессора термоохлаждающая накладка должна быть прикреплена к новому радиатору
графического процессора . Наклейте термоохлаждающие накладки, имеющиеся в комплекте, на радиатор центрального процессора и радиатор
графического процессора .
