Перемычки и разъемы

99

Разъемы на плате для 2,5-дюймовых
жестких дисков

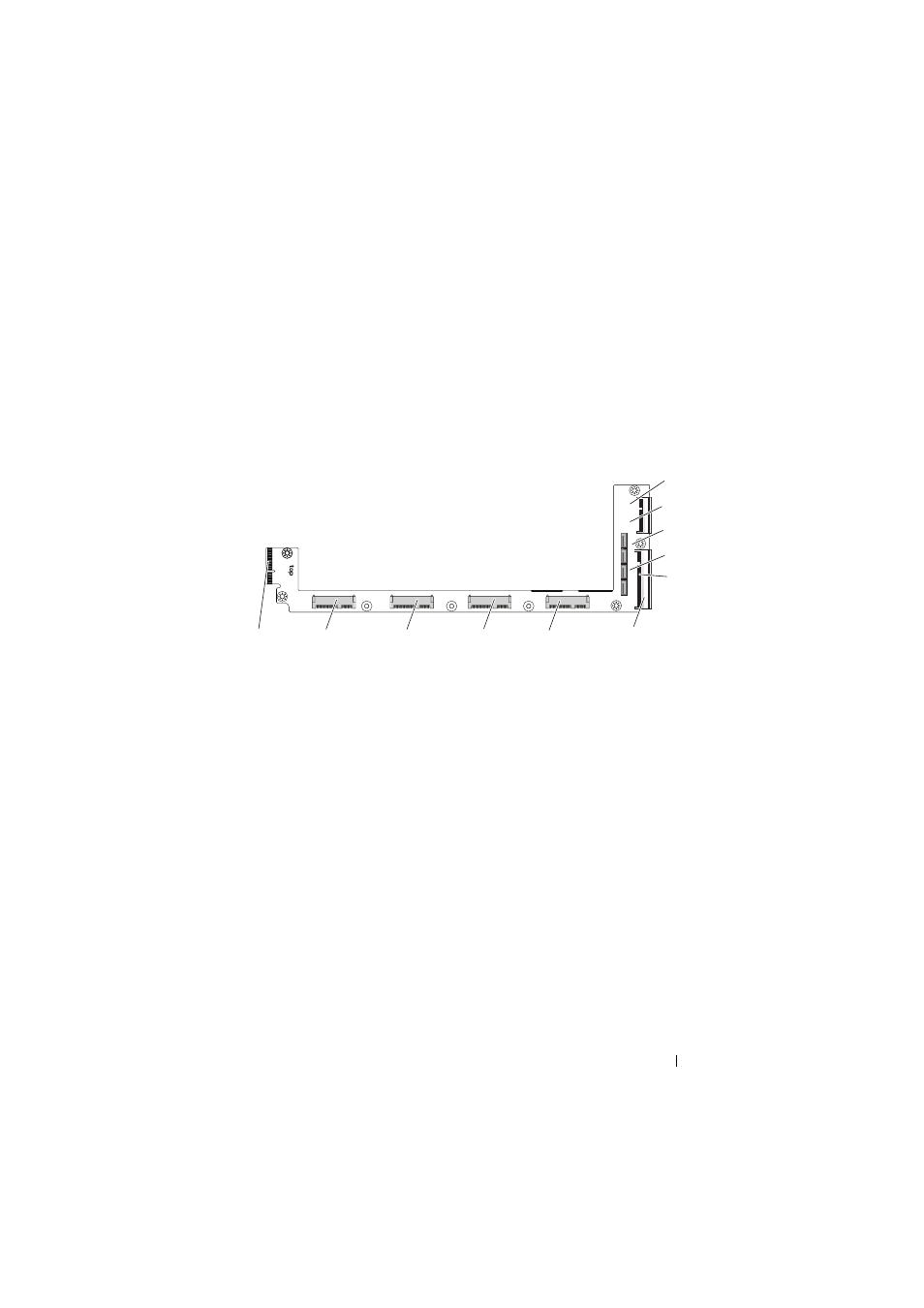

Рис. 5-2 показывает расположение разъемов на плате для 2,5-дюймовых
жестких дисков.

Рис. 5-2.

Плата для 2,5-дюймовых жестких дисков

1

Разъем для подключения
задней панели

2

Разъем для подключения
жесткого диска 3

3

Разъем для подключения
жесткого диска 2

4

Разъем для подключения
жесткого диска 1

5

Разъем для подключения
жесткого диска 0

6

Разъем для подключения к
системой плате

7

Разъем светодиодного
индикатора жесткого диска

8

Разъем SATA жесткого диска 2

9

Разъем SATA жесткого диска 1

10

Разъем SATA жесткого диска 3

11

Разъем SATA жесткого диска 0

1

2

3

4

5

6

8

9

10

11

7
