Перемычки и разъемы
Разъемы на плате для 3,5-дюймовых
жестких дисков

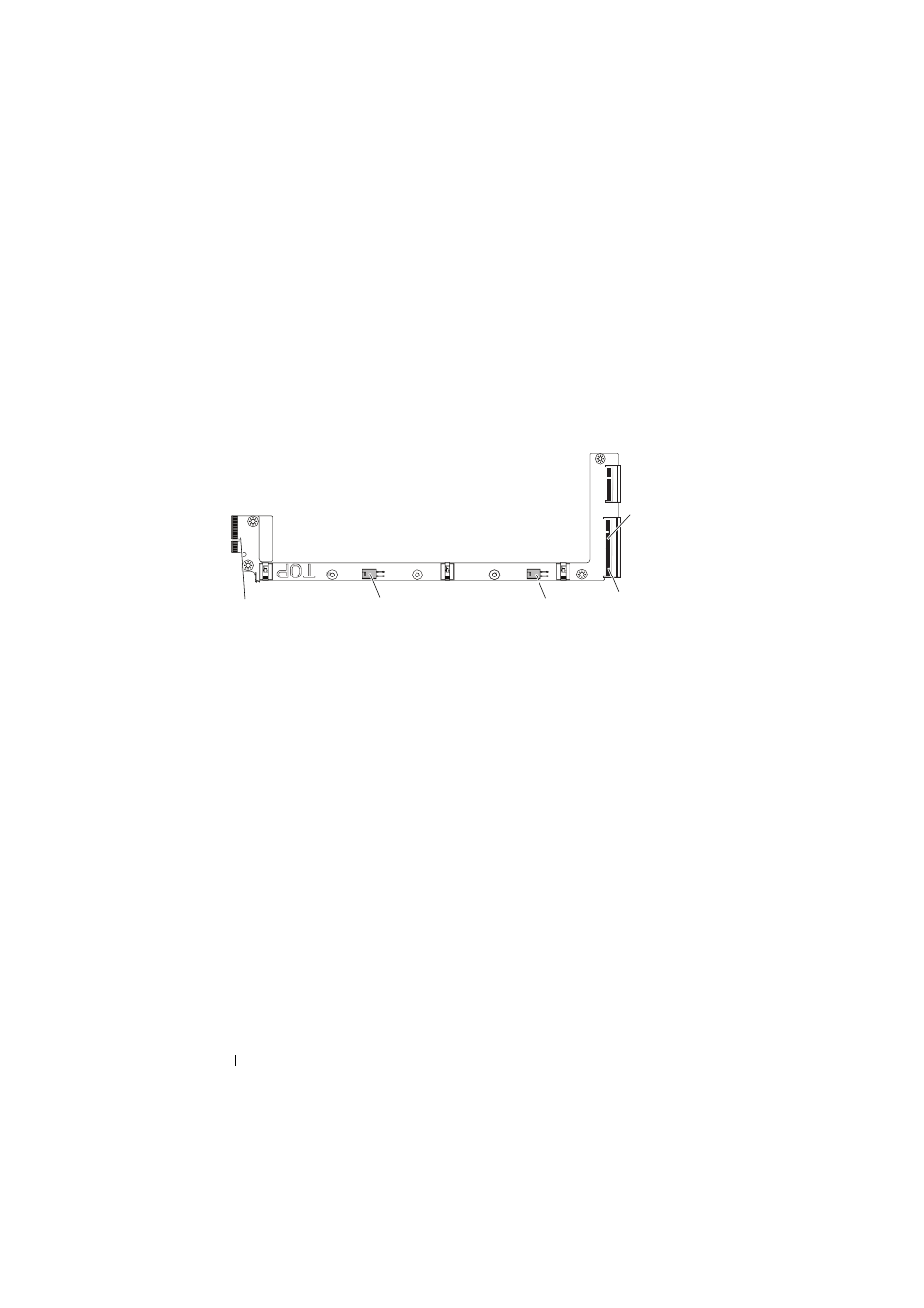

Рис. 5-3 показывает расположение разъемов на плате для 3,5-дюймовых
жестких дисков.
Рис. 5-3.
Плата для 3,5-дюймовых жестких дисков
1
Разъем для подключения задней
панели
2
Разъем питания жесткого диска 0
3
Разъем питания жесткого диска 1
4
Разъем для подключения к
системой плате
5
Разъем светодиодного индикатора
жесткого диска
1
2
3
4
5
