60
Установка компонентов системы

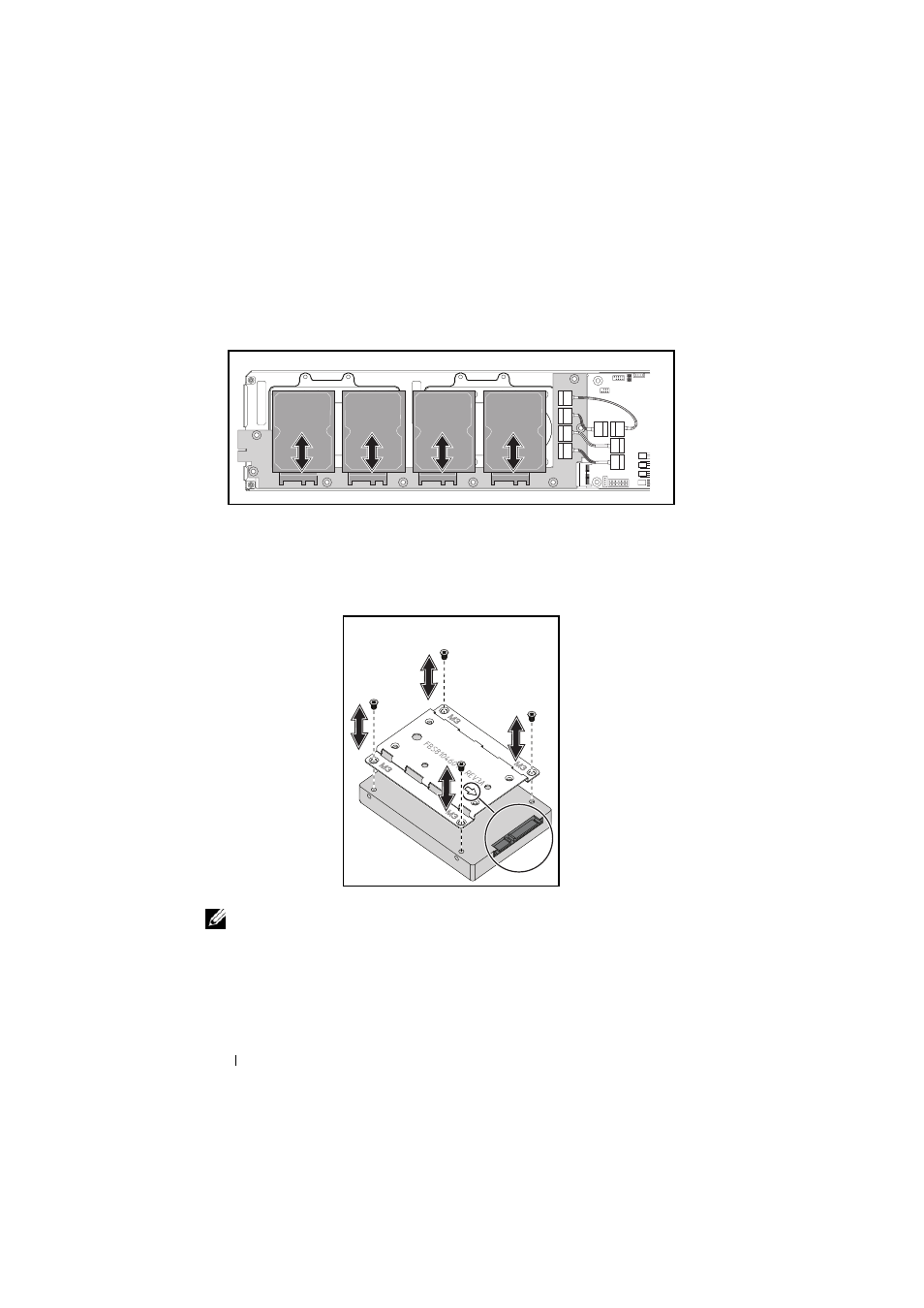

Рис. 3-7. Удаление и установка 2,5-дюймовых жестких дисков из
салазок
4 Открутите 4 винта кронштейна 2,5-дюймового жесткого диска, затем
отделите жесткий диск от кронштейна. См. Рис. 3-8.
Рис. 3-8. Удаление и установка кронштейнов 2,5-дюймовых жестких
дисков
ПРИМЕЧАНИЕ: Проверьте правильность расположение кронштейна:
стрелка должна указывать в сторону разъемов жесткого диска.
HDD3 HDD2 HDD1 HDD0
2.5”HDD 2.5”HDD 2.5”HDD 2.5”HDD
