Установка компонентов системы

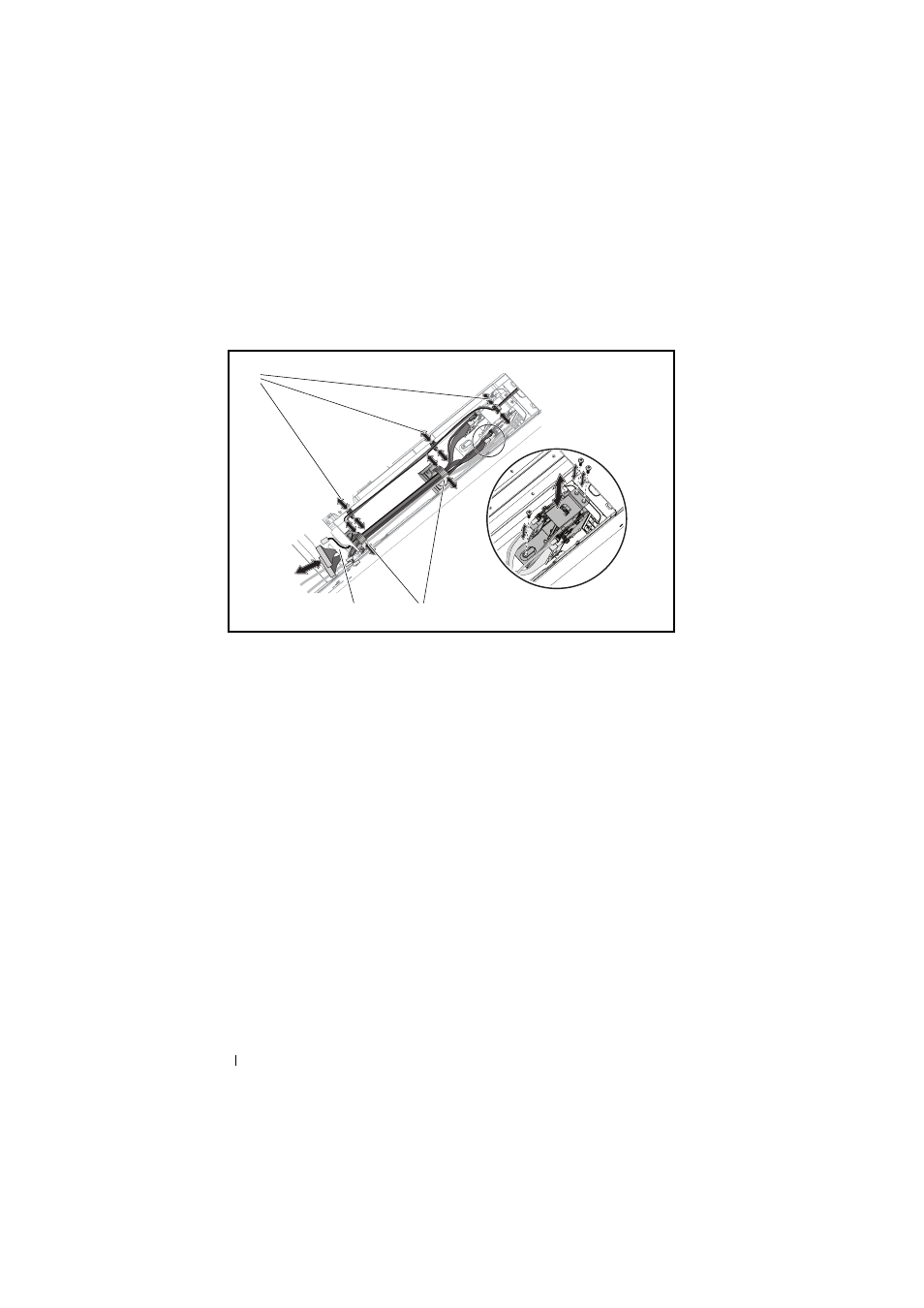

Рис. 3-27.
Удаление и установка кабелей и кронштейна платы
распределения питания
7 Отключите кабель блока питания от разъема платы распределения
8 Отключите кабель PMBus от разъема платы распределения питания.
См. Рис. 3-28.
9 Открутите 4 винта платы распределения питания. См. Рис. 3-28.
10 Снимите плату распределения питания с кронштейна.
1
хомуты кабеля LAN и бокового
кабеля
2 отверстие в средней стенке
3
хомуты кабелей питания и
кабелей PMBus
1
2
3
