82

Установка компонентов системы

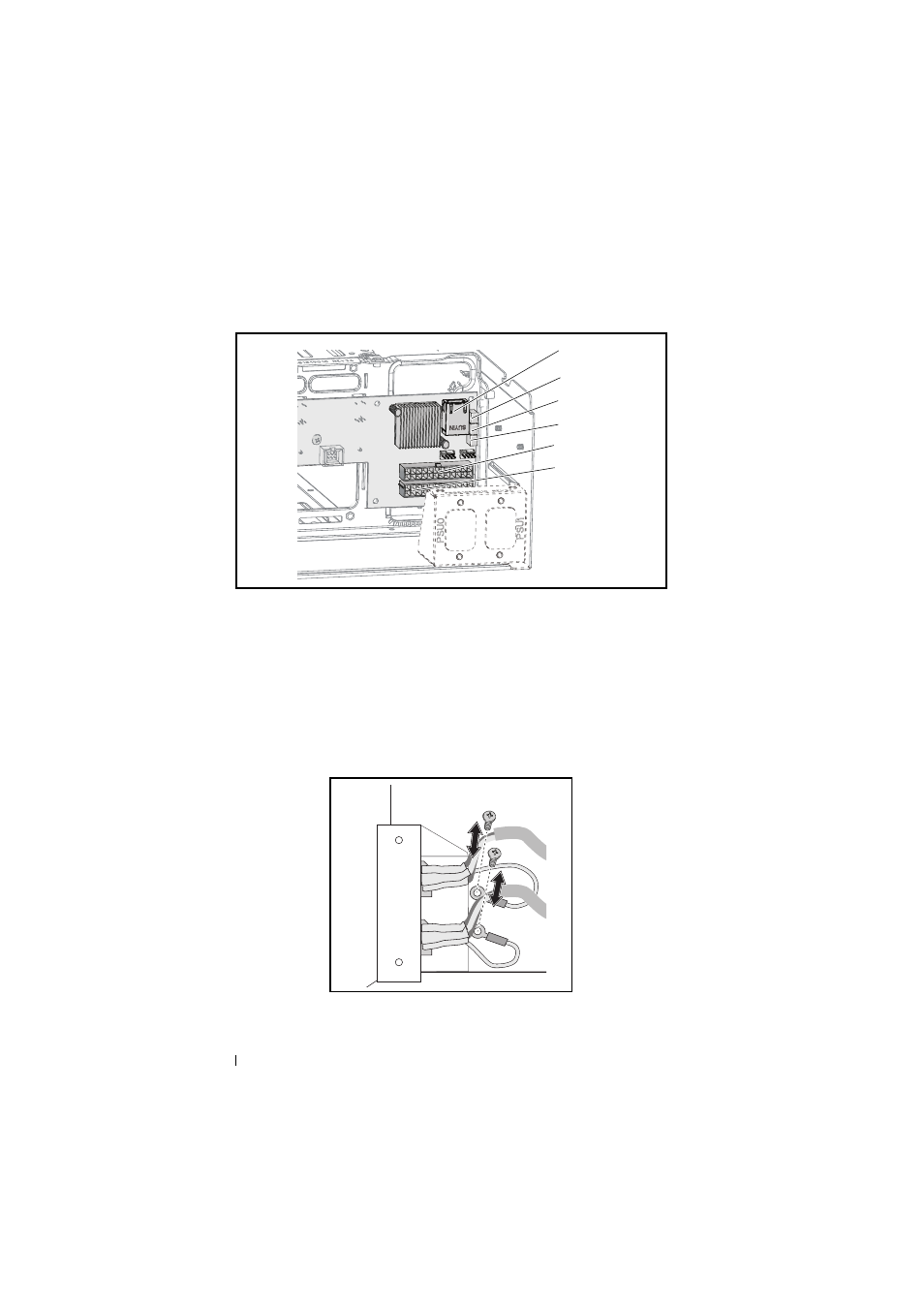

Рис. 3-23.

Снятие и установка кабелей задней панели

7 Открутите 2 винта за кронштейном кабеля питания, прикрепляющие

кабели заземления к корпусу. См. Рис. 3-24.

Рис. 3-24.

Удаление и установка винтов кронштейна кабеля питания

1

Разъем LAN

2

Боковой разъем

3

Разъем PMBus 2

4

Разъем PMBus 1

5

Разъем блока питания 1

6

Разъем блока питания 2

1

2

3

4

5

6

2
