Страница 43
11.
Приподнимите мини
-плату (или мини-платы) и извлеките из разъема на системной плате.
Установка мини
-плат(ы)
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Выньте новую мини
-плату из упаковки.
3.
Вставьте разъем мини
-платы под углом в 45 градусов в разъем на системной плате.
4.
Нажмите на другой конец мини
-платы, чтобы она встала в слот на системной плате, и вверните обратно винт, которым мини-плата крепится к
системной плате
.
5.
Подсоедините к устанавливаемой мини
-плате (или устанавливаемым мини-платам) соответствующие антенные кабели. В приведенной ниже
таблице описывается схема цветов антенных кабелей для мини
- плат, поддерживаемых компьютером.

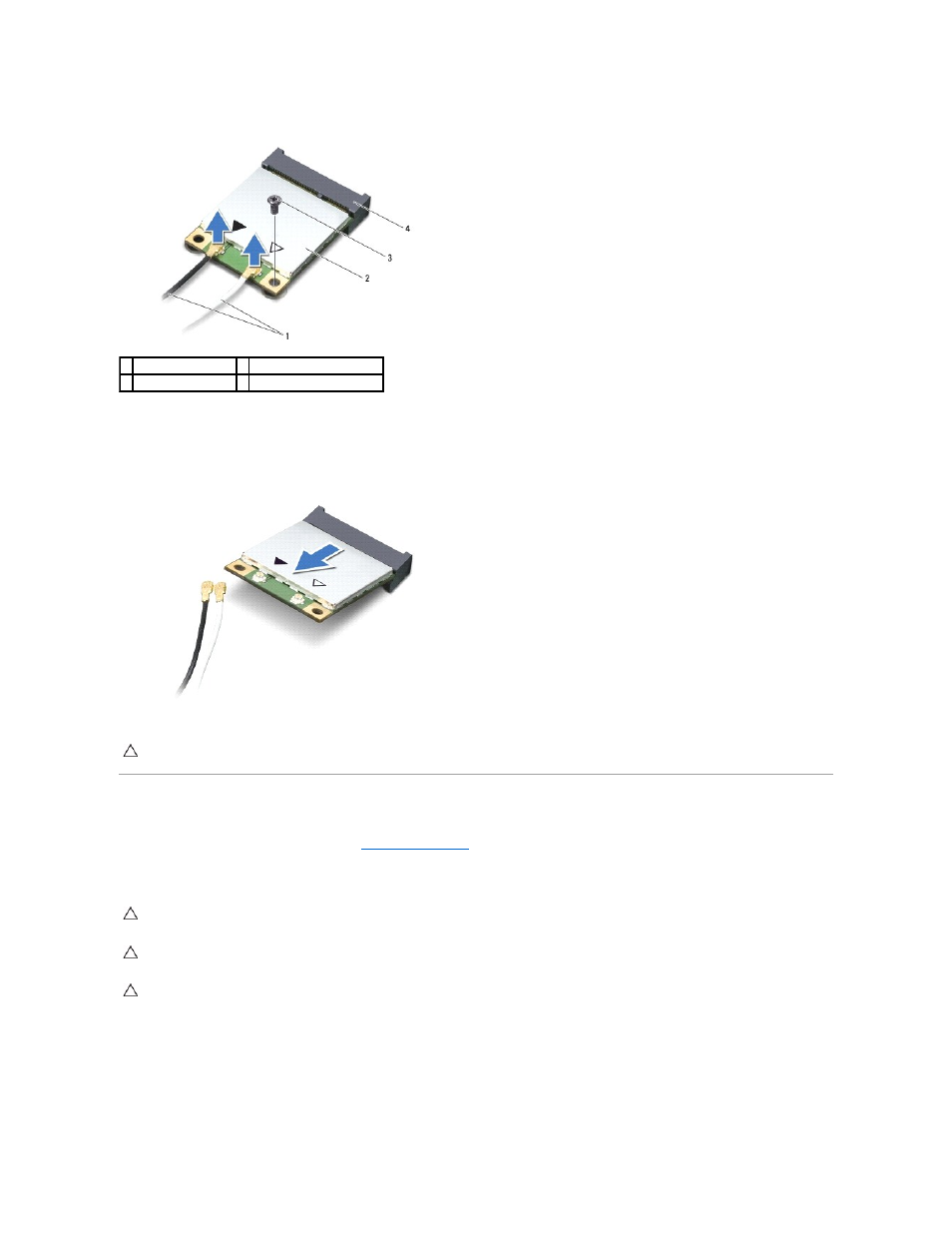

1 антенные кабели (2) 2 мини-плата
3 винт
4 разъем на системной плате
ВНИМАНИЕ
.
Храните вынутую мини
-плату в защитной антистатической упаковке. Дополнительную информацию см. в разделе «Защита от
электростатического разряда» в указаниях по технике безопасности
, прилагаемых к компьютеру.
ВНИМАНИЕ
.
Приложив небольшое усилие
, осторожно установите плату на место. Если нажимать слишком сильно, можно повредить
разъем
.
ВНИМАНИЕ
.
Разъемы сконструированы так
, чтобы обеспечить правильность установки. Если при установке чувствуется сопротивление,
проверьте разъемы на плате и на системной плате
, и измените направление установки платы.
ВНИМАНИЕ
.
Во избежание повреждения мини
-платы не разрешается укладывать кабели под платой.
