Установка дисплея в сборе – Инструкция по эксплуатации Dell XPS 17 (L701x)
Страница 21
10.
Переверните компьютер и откройте крышку дисплея до упора
.
11.
Запомните
, как уложены антенные кабели мини-плат, и извлеките кабели из направляющих желобков.
12.
Снимите клавиатуру
(см. раздел
Снятие клавиатуры
).
13.

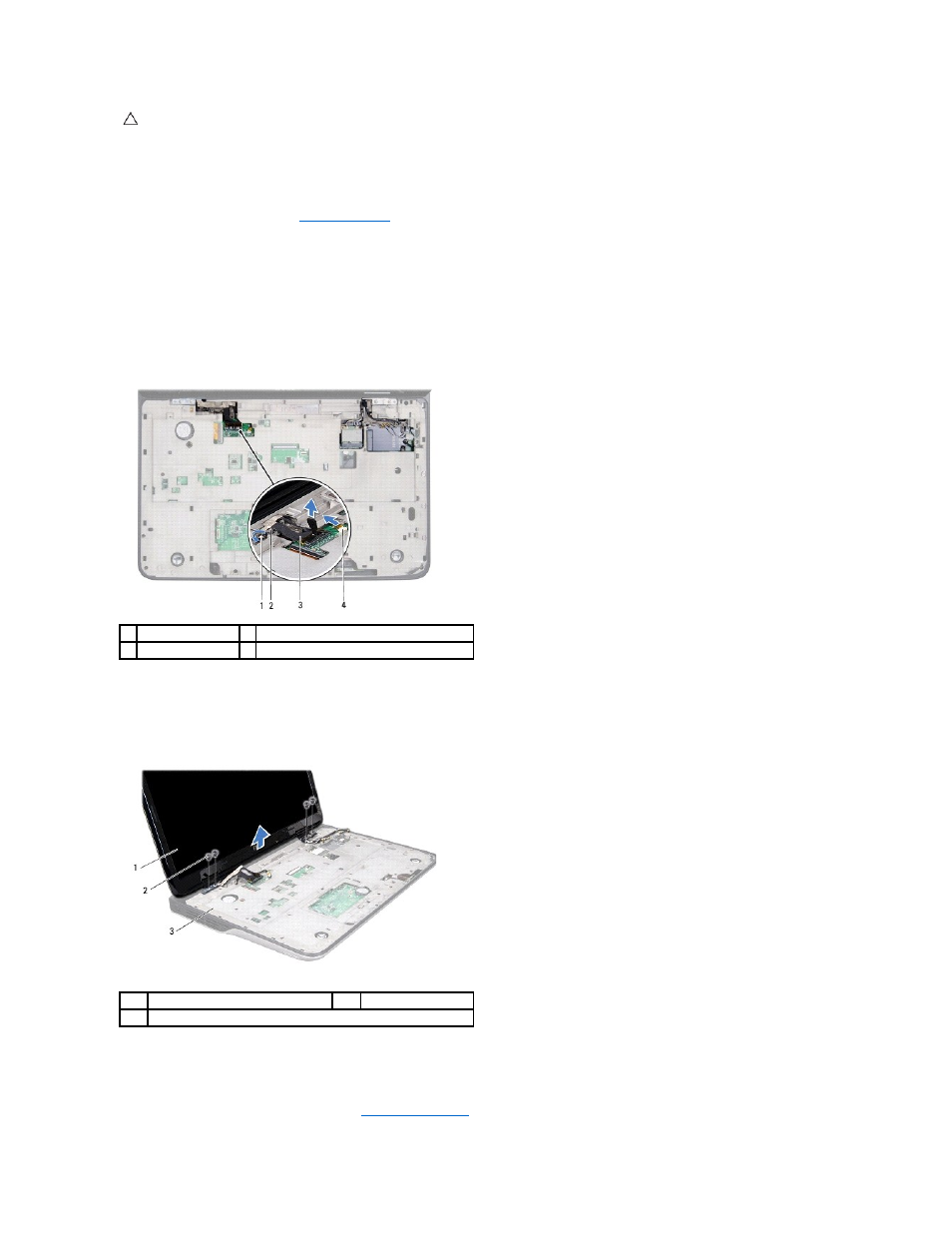

Потяните за язычок
, чтобы отсоединить кабель сенсорного экрана от разъема на системной плате.
14.
Выверните винт
, которым кабель заземления дисплея крепится к верхней крышке.
15.
Потяните за язычок
, чтобы отсоединить кабель дисплея от разъема на системной плате.
16.
Запомните
, как уложен кабель дисплея, и извлеките кабель из направляющих желобков.
17.
Выверните четыре винта
, которыми дисплей в сборе крепится к верхней крышке.
18.
Приподнимите дисплей в сборе и снимите его с основания компьютера
.
Установка дисплея в сборе
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
ВНИМАНИЕ
.
Соблюдайте крайнюю осторожность при открытии крышки дисплея
, чтобы не повредить дисплей в сборе.
1
винт
2 кабель заземления дисплея
3
кабель дисплея
4 разъем кабеля сенсорного экрана
1
дисплей в сборе
2
винты
(4)
3
верхняя крышка
