Dell XPS 17 (L701x) - Инструкция (Страница 35)

14. Переверните верхнюю крышку в сборе .

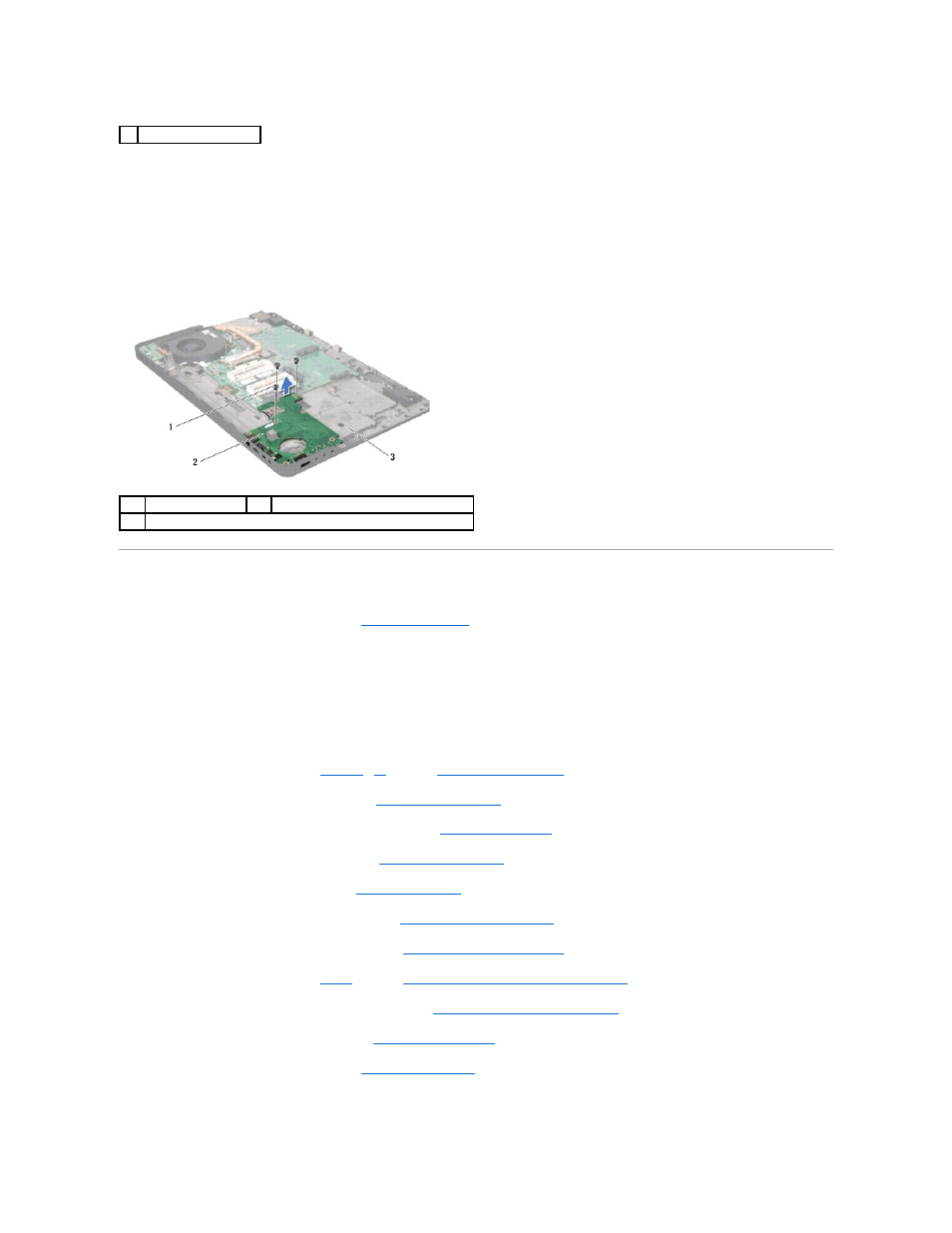

15. Выверните три винта , которыми плата ввода-вывода крепится к верхней крышке.
16. Осторожно выньте разъемы на плате ввода -вывода из пазов на верхней крышке, и снимите плату ввода-вывода с верхней крышки.
Установка платы ввода -вывода
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Совместите разъемы на плате ввода -вывода с пазами на верхней крышке и установите плату ввода-вывода на верхнюю крышку.
3. Нажмите на плату ввода -вывода, чтобы подсоединить ее к разъему на системной плате.
4. Вверните обратно три винта , которыми плата ввода-вывода крепится к верхней крышке.
5. Подсоедините кабель динамика к разъему на плате ввода -вывода.
6. Следуйте инструкциям , описанным в шагах 11 – 15 в разделе Установка верхней крышки .
7. Установите на место плату Bluetooth (см. раздел Установка платы Bluetooth ).
8. Установите на место мини -плату (или мини-платы) (см. раздел Установка мини -плат(ы) ).
9. Установите на место дисплей в сборе (см. раздел Установка дисплея в сборе ).
10. Установите на место клавиатуру (см. раздел Установка клавиатуры ).
11. Установите на место упор для рук в сборе (см. раздел Установка упора для рук в сборе ).
12. Установите на место оптический дисковод (см. раздел Установка оптического дисковода ).
13. Следуйте инструкциям , описанным в шагe 5 в разделе Установка жесткого диска (или жестких дисков) .
14. Установите на место модуль (или модули) памяти (см. раздел Установка модуля (или модулей) памяти ).
15. Установите на место крышку модуля (см. раздел Установка крышки модуля ).
16. Установите на место аккумулятор (см. раздел Установка аккумулятора ).
1 кабель динамика
1 винты (3) 2 плата ввода -вывода
3 верхняя крышка
