Установка модуля камеры – Инструкция по эксплуатации Dell XPS 17 (L701x)
Страница 12

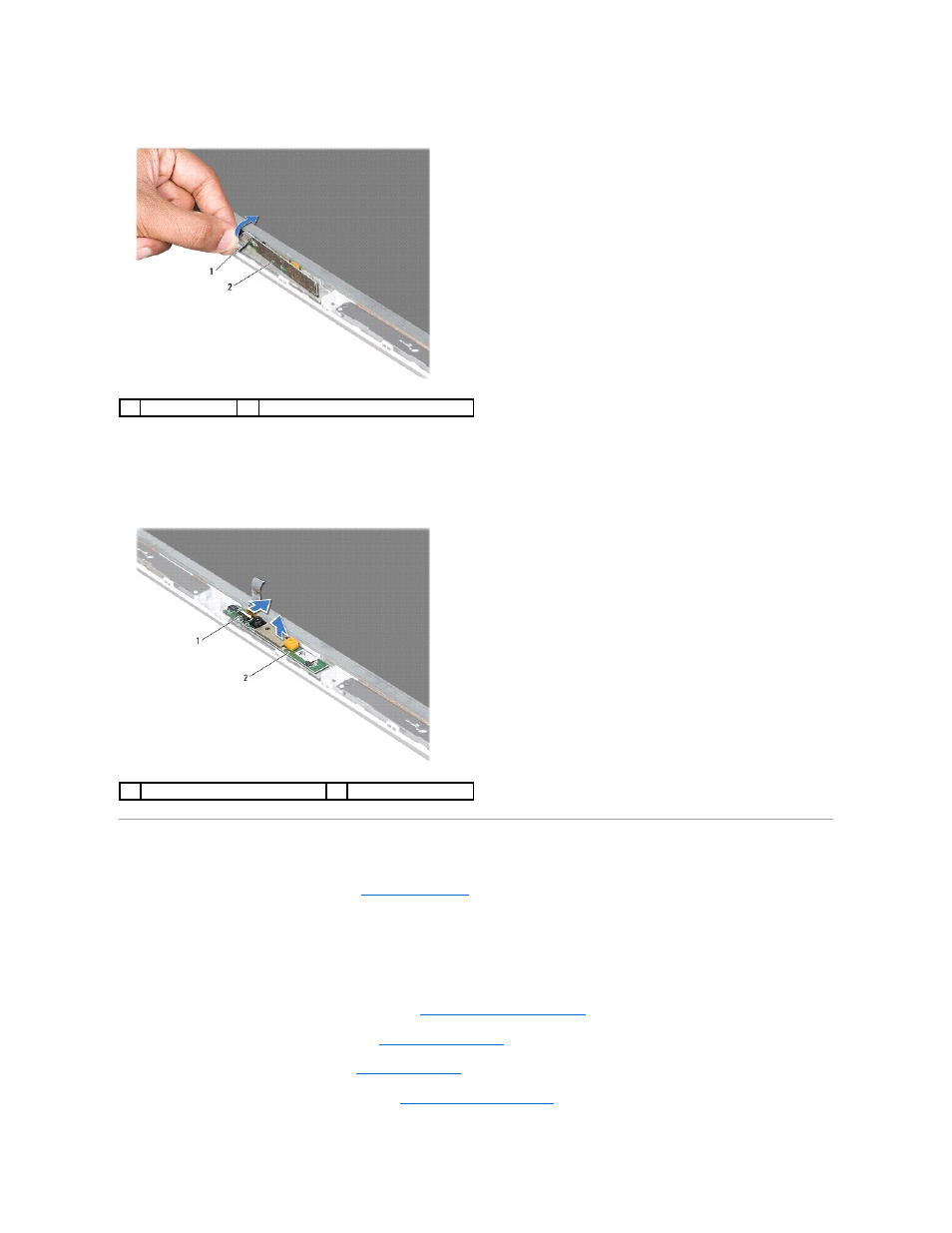

13.
Потяните за язычок
, чтобы отсоединить кабель камеры от разъема на модуле камеры.
14.
Приподнимите модуль камеры и снимите с задней крышки дисплея
.
Установка модуля камеры
1.
Следуйте инструкциям
, описанным в разделе
Перед началом работы
.
2.
Подсоедините кабель камеры к разъему на модуле камеры
.
3.
Наклейте ленту
, которой кабель камеры крепится к модулю камеры.
4.
С помощью направляющих штырей установите модуль камеры на заднюю крышку дисплея
.
5.
Установите на место лицевую панель дисплея
(см. раздел
Установка лицевой панели дисплея
).
6.
Установите на место дисплей в сборе
(см. раздел
Установка дисплея в сборе
).
7.
Установите на место клавиатуру
(см. раздел
Установка клавиатуры
).
8.
Установите на место упор для рук в сборе
(см. раздел
Установка упора для рук в сборе
).
1
лента
2
модуль камеры
1
разъем кабеля камеры
2
модуль камеры
