Dell XPS 17 (L701x) - Инструкция (Страница 19)

Установка разъема адаптера переменного тока
1. Следуйте инструкциям , описанным в разделе Перед началом работы .
2. Совместите резьбовое отверстие на разъеме адаптера переменного тока с резьбовым отверстием на верхней крышке .
3. Вверните обратно винт , которым разъем адаптера переменного тока крепится к верхней крышке.
4. Уложите кабель разъема адаптера переменного тока в направляющий желобок .
5. Подсоедините кабель разъема адаптера переменного тока к разъему на системной плате .
6. Следуйте инструкциям , описанным в шагах 11 – 15 в разделе Установка верхней крышки .
7. Установите на место плату Bluetooth (см. раздел Установка платы Bluetooth ).
8. Установите на место мини -плату (или мини-платы) (см. раздел Установка мини -плат(ы) ).
9. Установите на место дисплей в сборе (см. раздел Установка дисплея в сборе ).
10. Установите на место клавиатуру (см. раздел Установка клавиатуры ).
11. Установите на место упор для рук в сборе (см. раздел Установка упора для рук в сборе ).
12. Установите на место оптический дисковод (см. раздел Установка оптического дисковода ).
13. Следуйте инструкциям , описанным в шаге 5 в разделе Установка жесткого диска (или жестких дисков) .
14. Установите на место модуль (или модули) памяти (см. раздел Установка модуля (или модулей) памяти ).
15. Установите на место крышку модуля (см. раздел Установка крышки модуля ).
16. Установите на место аккумулятор (см. раздел Установка аккумулятора ).
Назад на страницу содержания

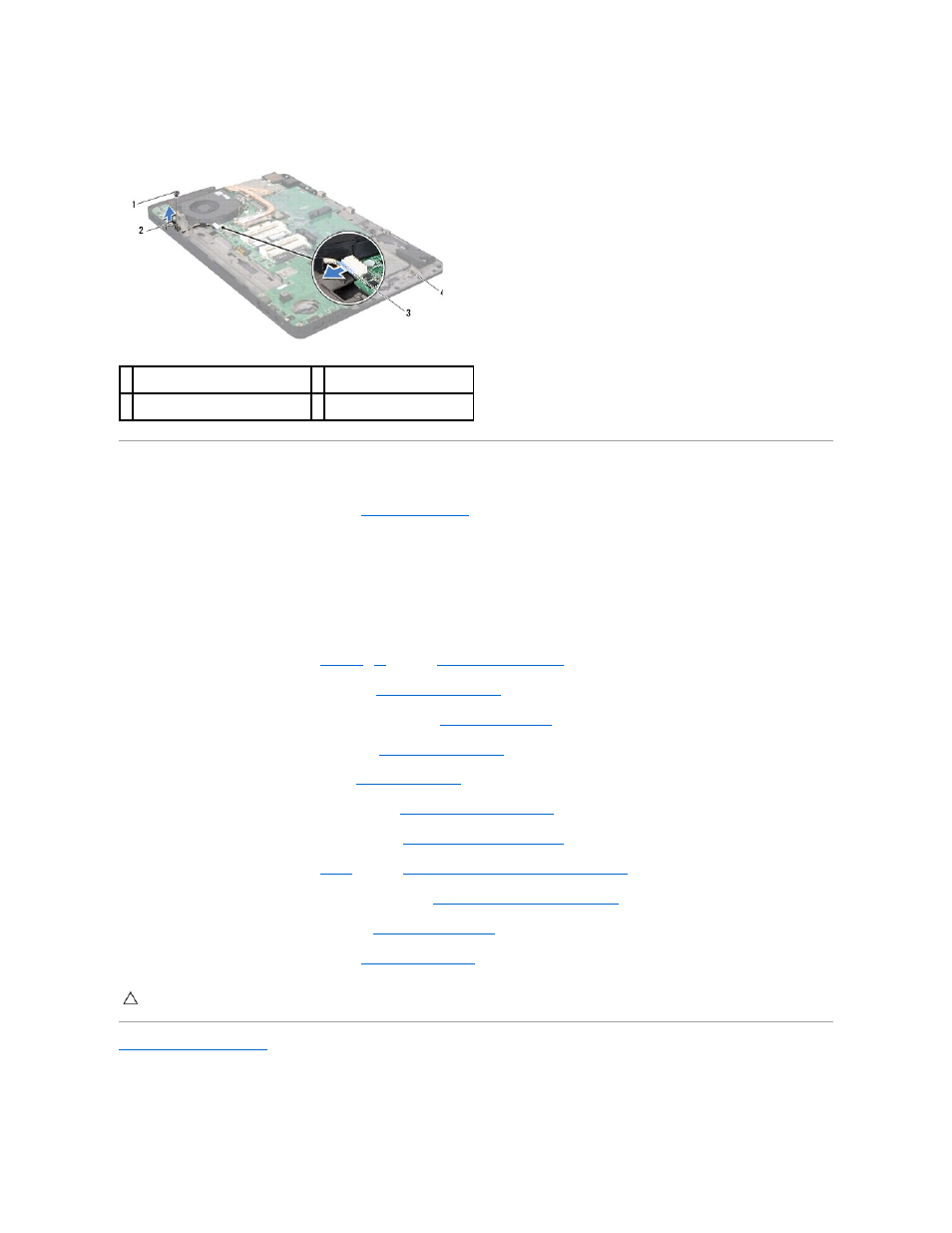

1 винт 2 разъем адаптера
переменного тока
3 кабель разъема адаптера
переменного тока
4 верхняя крышка
ВНИМАНИЕ . Перед включением компьютера вверните обратно все винты и убедитесь , что ни один винт не остался случайно внутри
корпуса . В противном случае можно повредить компьютер.
