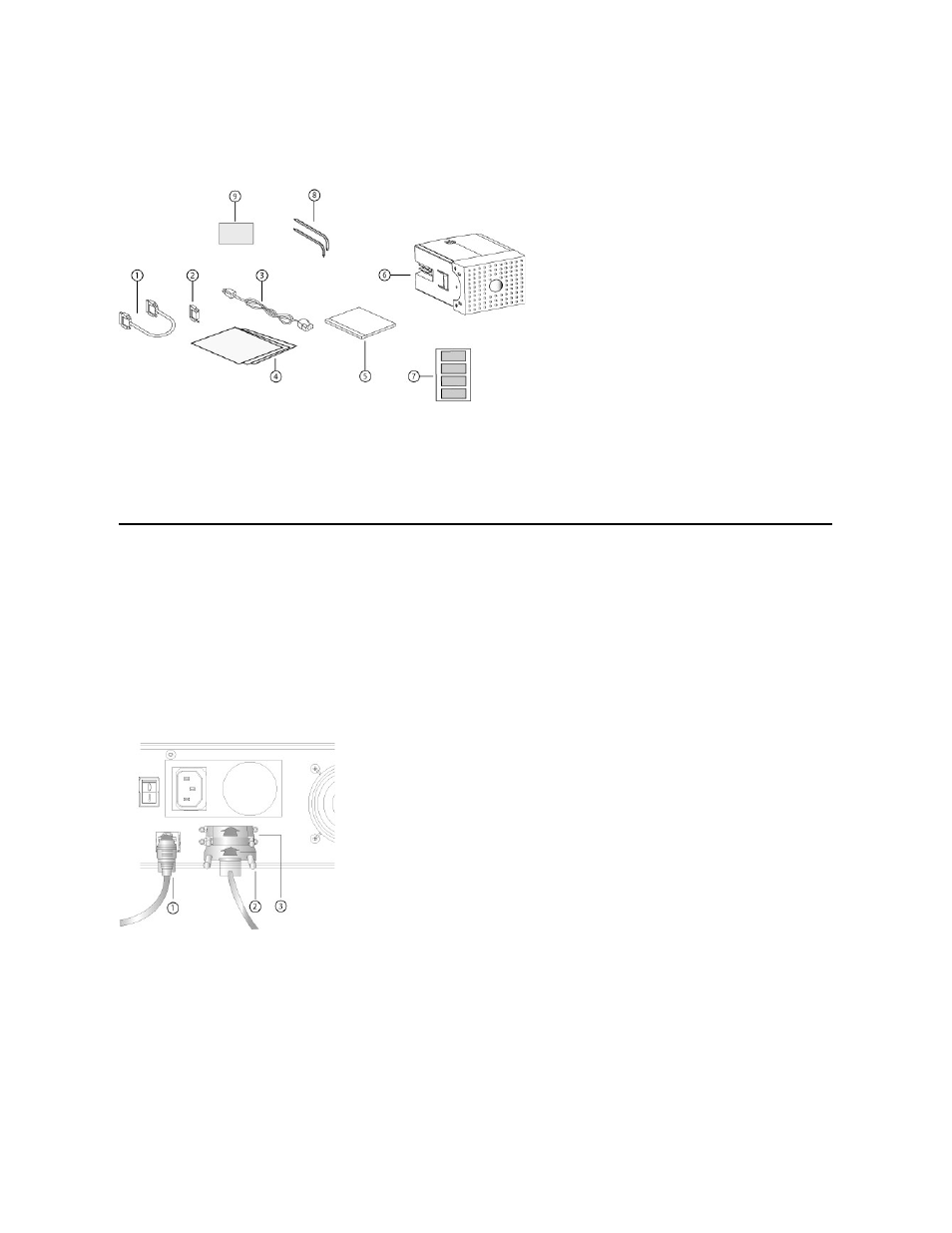

Проверка наличия комплектующих изделия
Принадлежности
Подсоединение кабеля
SCSI и кабеля питания
Подключение к автозагрузчику кабеля
SCSI и кабеля питания:
1.
Завершите работу выбранного сервера и выключите его
. Выключите все подключенные вспомогательные устройства (например, принтеры и
другие устройства
SCSI).
2.
Подсоедините один конец кабеля
SCSI (входящего в комплект принадлежностей) к одному из разъемов на задней панели автозагрузчика.
3.
Подсоедините другой конец кабеля
SCSI к разъему на хост-адаптере SCSI или к разъему на устройстве, уже подключенному к шине SCSI.
Если поставляемый кабель
SCSI не подходит под разъем на хост-адаптере SCSI, то либо у вас несовместимый хост-адаптер SCSI, либо вам надо
купить кабель
-переходник. Обратитесь за информацией к представителю сервисной организации или производителю хост-адаптера SCSI.
На следующем рисунке показано подключение кабеля
SCSI и кабеля питания:
4.
Подсоедините терминатор к оставшемуся разъему
SCSI на задней панели автозагрузчика (если автозагрузчик является последним или
единственным устройством на шине
SCSI). В противном случае подсоедините кабель к следующему устройству на шине SCSI. Убедитесь в том,
что последнее устройство на шине
SCSI надлежащим образом терминировано.
5.
Подсоедините гнездо кабеля питания к разъему питания на задней панели автозагрузчика
.
6.
Вставьте вилку кабеля питания в ближайшую надлежаще заземленную электрическую розетку
.
7.
Подключите к электрической сети хост
-сервер или рабочую станцию, а также все подчиненные устройства.
1 Кабель SCSI
2 Терминатор SCSI
3 Кабель питания
4 Руководство «Приступая к работе»
5 Компакт-диск (драйверы и документация)
6 Заглушка магазина
7 Этикетки со штрих-кодом
8 Г-образные торцовые ключи TORX (T8 и T10)
9 Инструмент для аварийного извлечения магазина
1
Кабель
Ethernet
2
Кабель
SCSI
3
Терминатор
SCSI
