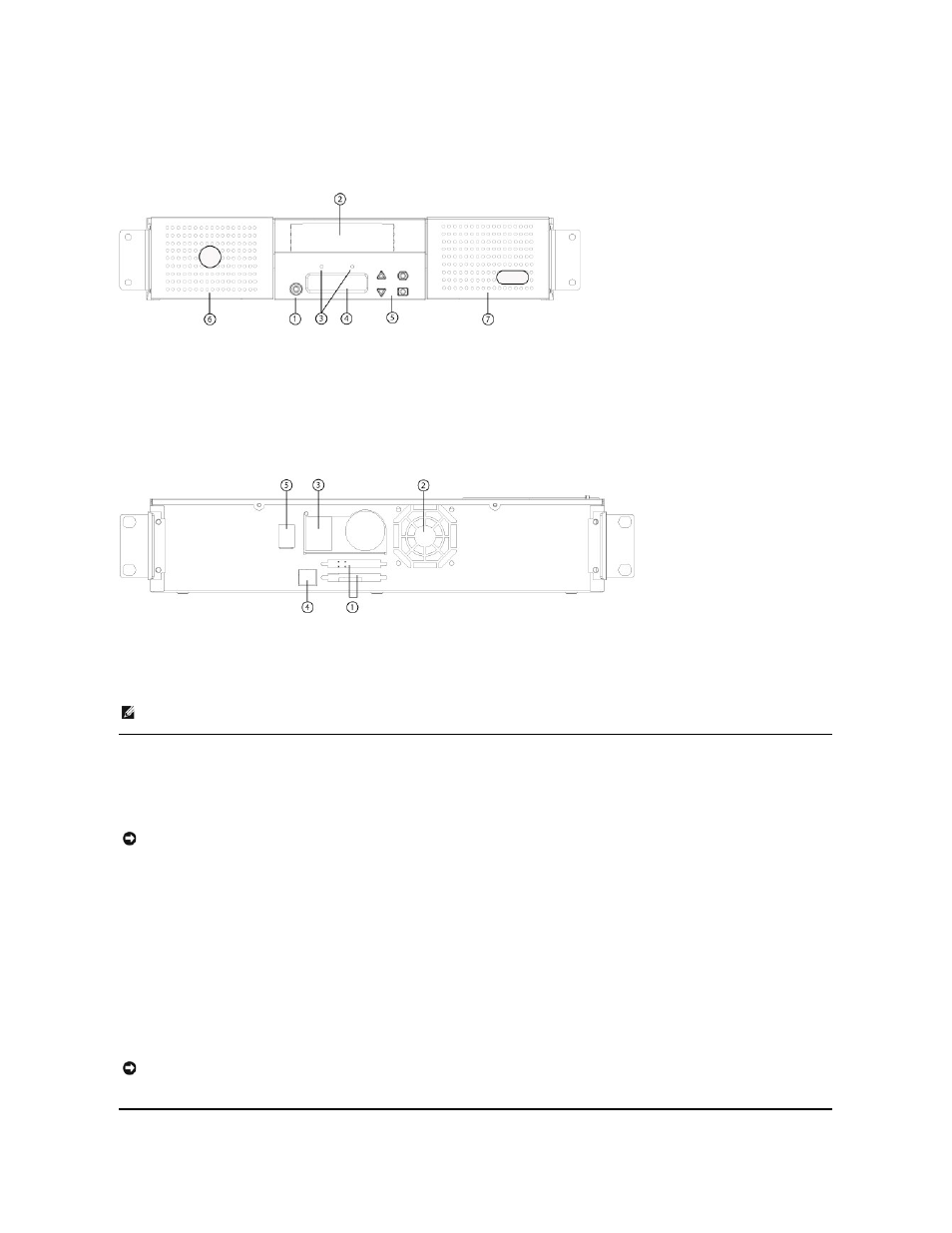

Общий вид изделия
Органы управления на передней панели
Общий вид задней панели
Распаковка автозагрузчика
Перед началом работы следует убрать все со стола , чтобы освободить место для распаковки автозагрузчика. Вам нужно также выбрать открытое
место рядом с хост -сервером, к которому будет подключен автозагрузчик, для размещения компьютерной стойки высотой 2U (8,88 cм).
Распакуйте и осмотрите автозагрузчик для выявления возможных повреждений при транспортировке , выполнив следующие действия:
1. Уберите все со стола , чтобы освободить место для распаковки автозагрузчика.
2. Осмотрите транспортную коробку для выявления повреждений . Если вы обнаружите какое-то повреждение, сразу же заявите об этом в
транспортную компанию .
3. Вскройте транспортную коробку и выньте пакет с принадлежностями . Отложите пока пакет с принадлежностями в сторону.
4. Выньте автозагрузчик и амортизирующие вставки из коробки , и поставьте его на рабочую поверхность верхней стороной вверх. Не ставьте
автозагрузчик ни задней частью вниз , ни на бок.
5. Аккуратно снимите транспортировочные накладки с передней и задней панелей автозагрузчика . Затем снимите упаковку с автозагрузчика.
Сохраните упаковочные материалы на тот случай , если вам понадобится перевозить или отправлять автозагрузчик в будущем. Правильное
расположение упаковочных материалов можно определить по схемам на коробке .
1 Выключатель питания
2 Дверца загрузки носителя (почтовый слот)
3 Светодиоды на передней панели
4 Экран ЖК-дисплея передней панели
5 Функциональные кнопки
6 Левый магазин
7 Правый магазин (или заглушка)
1 68-контактные разъемы SCSI высокой плотности
2 Отверстие для вентилятора
3 Разъем питания
4 Разъем Ethernet
5 Выключатель питания
ПРИМЕЧАНИЕ . Для снятия крышки потребуется отвернуть 26 винтов и 6 стяжных болтов. Крышки должны снимать только
квалифицированные специалисты по обслуживанию компании Dell.
ПРЕДУПРЕЖДЕНИЕ . Если температура в рабочем помещении отличается на 15 ºC и более от температуры, при которой
перевозился или хранился автозагрузчик , дайте автозагрузчику адаптироваться к окружающим условиям в течение не менее 12
часов , и только потом вскрывайте коробку.
ПРЕДУПРЕЖДЕНИЕ . Если устройство было заказано как автозагрузчик с одним магазином, перед подключением и эксплуатацией
автозагрузчика обязательно извлеките из отсека магазина пластиковую транспортировочную вставку . Вставьте в отсек магазин
или заглушку магазина . Если в оба отсека магазинов не установлены магазины или заглушки магазинов, автозагрузчик не будет
работать .
