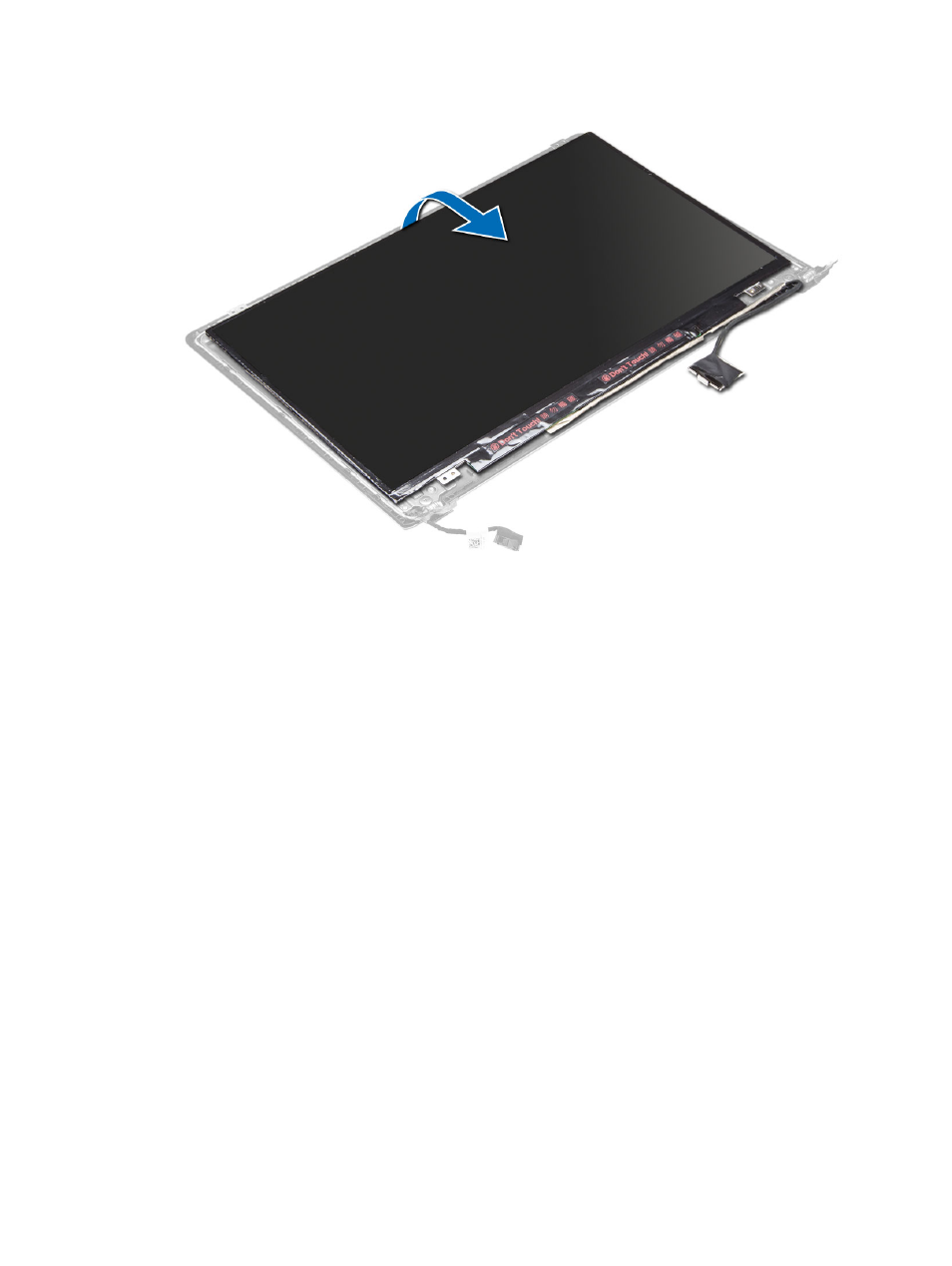

Установка
панели дисплея
1.
Выровняйте
панель дисплея на десплее в сборе, нажав на его края.
2.
Установите
винты поддержки дисплея.
3.
Установите
:
a) батарею
b) нижнюю крышку
c) дисплей в сборе
d) лицевую панель дисплея
4.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
камеры
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) нижнюю крышку
b) батарею
c) дисплей в сборе
d) лицевую панель дисплея
e) дисплей
3.
Отсоедините
кабель камеры и приподнимите камеру, чтобы извлечь ее из компьютера.
33
