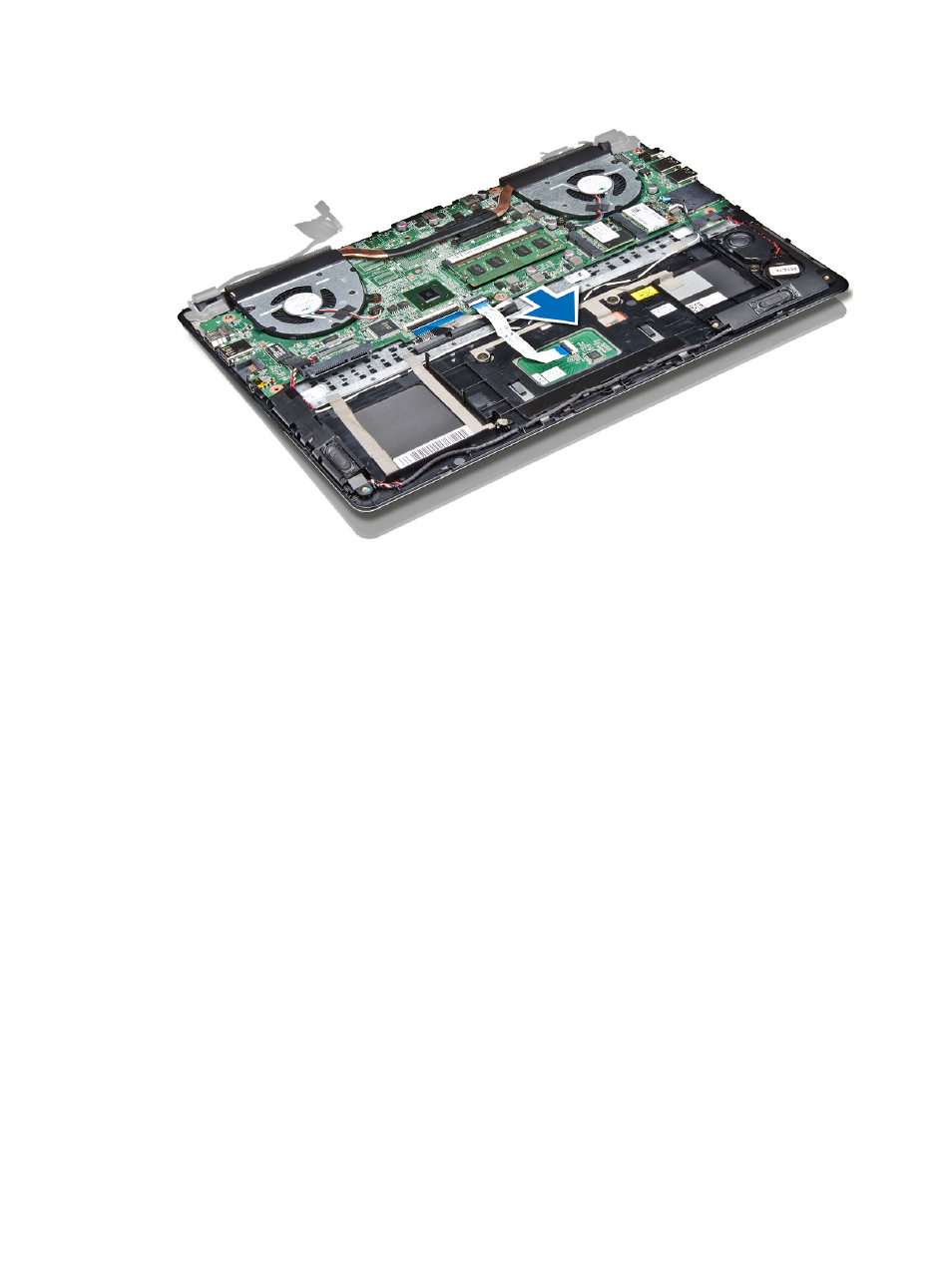

Установка
дисплея в сборе
1.
Выровняйте
нижнюю панель компьютера по ширине дисплея.
2.
Заверните
винты, которыми дисплей крепится к системной плате.
3.
Подсоедините
кабели LVDS и камеры к разъемам на системной плате.
4.
Установите
:
a) батарею
b) нижнюю крышку
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Снятие
лицевой панели дисплея
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) нижнюю крышку
b) батарею
c) дисплей в сборе
3.
Поверните
крепежные скобы под углом, как это показано, для обеспечения более легкого снятия лицевой
панели
дисплея.
29
