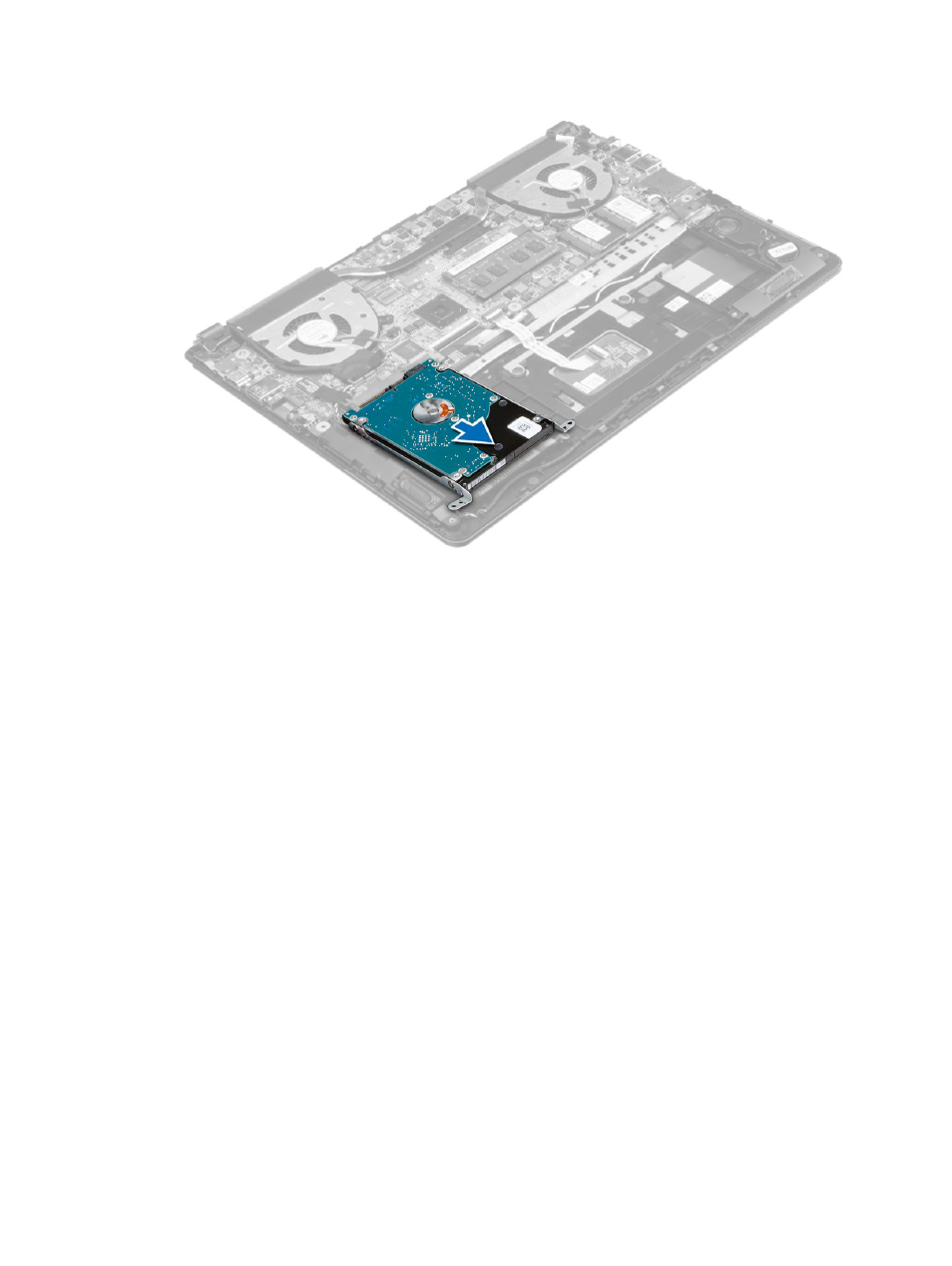

Установка
жесткого диска
1.
Разместите
жесткий диск в сборе в отсек компьютера.
2.
Установите
:
a) батарею
b) нижнюю крышку
3.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
батарейки типа «таблетка»
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) нижнюю крышку
b) батарею
3.
Выполните
следующие действия, как показано на рисунке:
a) Подсоедините кабель батарейки типа «таблетка» к соответствующему разъему на системной плате.
b) Отсоедините кабель батарейки типа «таблетка» от разъема на системной плате.
c) Приподнимите батарейку типа «таблетка» и извлеките из компьютера.
15
