Установка
радиатора
1.
Установите
радиатор в первоначальное положение на системной плате.
2.
Затяните
винты, чтобы прикрепить радиатор к системной плате.
3.
Установите
:
a) системный вентилятор
b) батарею
c) нижнюю крышку
4.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
модуля памяти
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) нижнюю крышку
b) батарею

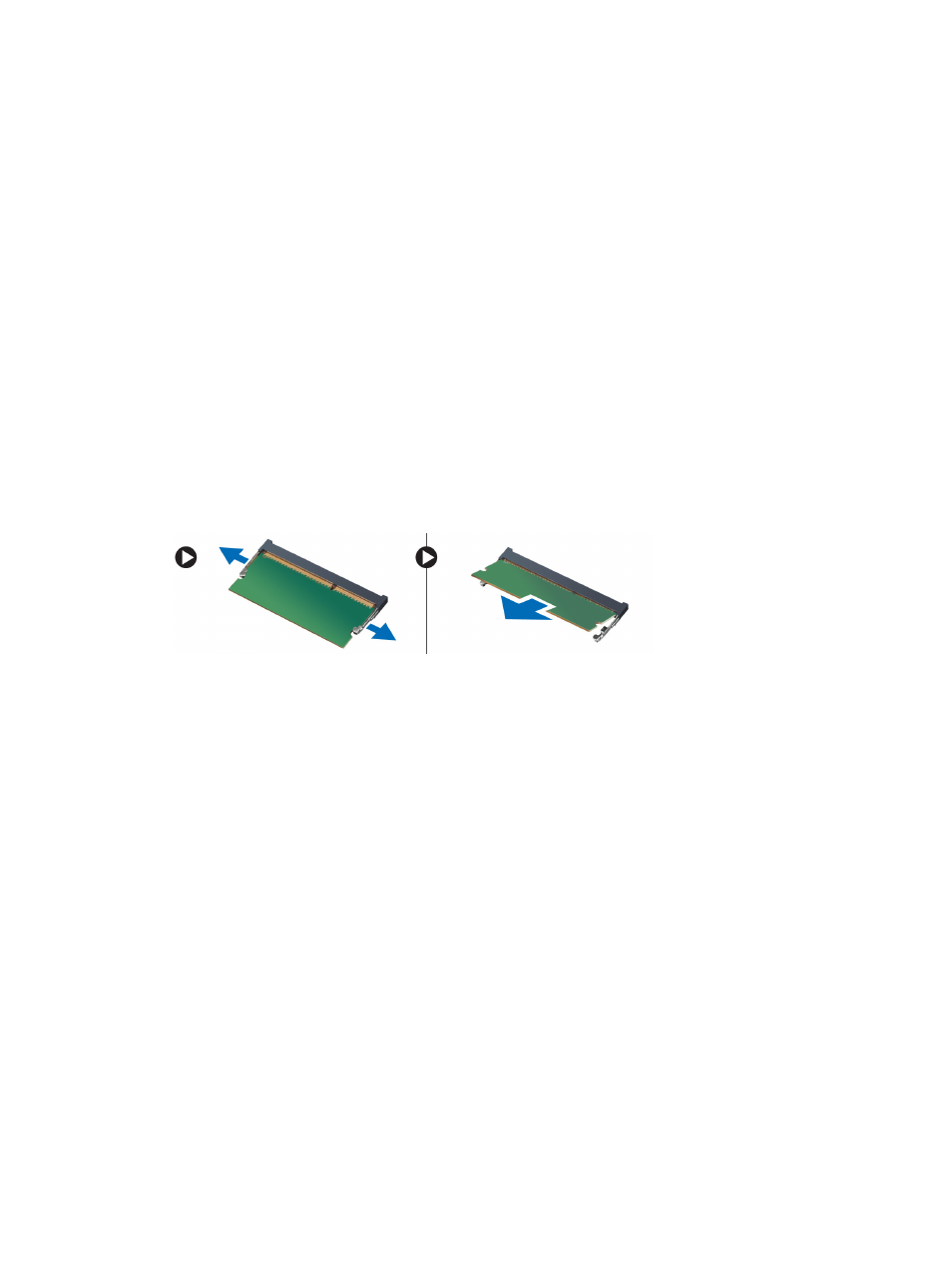

3.
Отведите
фиксаторы от модуля памяти, чтобы он выскочил из разъема. Извлеките модуль памяти из
разъема
на системной плате.
Установка
модуля памяти
1.
Вставьте
модуль памяти в разъем памяти.
2.
Нажмите
на модуль памяти, чтобы он встал на место со щелчком.
3.
Установите
:
a) батарею
b) нижнюю крышку
4.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
системной платы
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) нижнюю крышку
b) батарею
c) системный вентилятор
d) радиатор
e) жесткий диск
3.
Отсоедините
указанные кабели:
22
