Извлечение
твердотельного накопителя mSATA
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) нижнюю крышку
b) батарею
3.

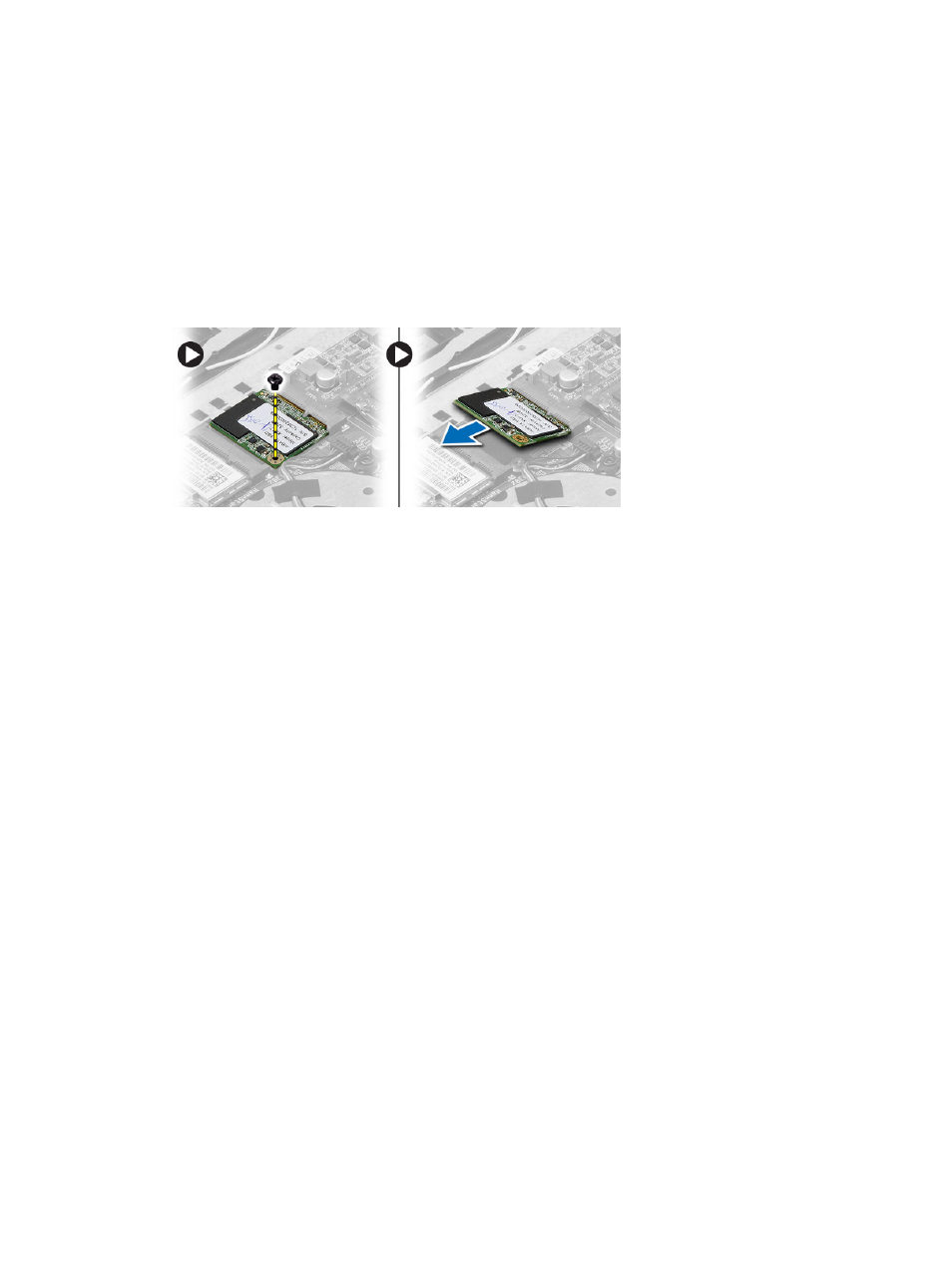

Выкрутите
винт, которым твердотельный накопитель mSATA SSD крепится к корпусу компьютера.
4.
Извлеките
твердотельный накопитель mSATA SSD из слота на системной плате.
Установка
твердотельного накопителя mSATA SSDcard
1.
Вставьте
твердотельный накопитель mSATA SSDcard в соответствующий разъем под углом в 45 градусов.
2.
Затяните
винт, которым твердотельный накопитель mSATA крепится к корпусу компьютера.
3.
Установите
:
a) батарею
b) нижнюю крышку
4.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Снятие
вентилятора корпуса
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) нижнюю крышку
b) батарею
3.
Выполните
следующие действия, как показано на рисунке:
a) Отсоедините кабель левого вентилятора от разъема на системной плате.
b) Выверните винты, которыми левый вентилятор крепится к системной плате.
17
