Индикатор контроллера сетевого интерфейса
Индикатор контроллера сетевого интерфейса на задней панели, отражает состояние активности сети и сетевого
соединения (см. рис. 1-7 ). В тaбл. 1-6 перечислены сигналы индикаторов контроллера сетевого интерфейса.

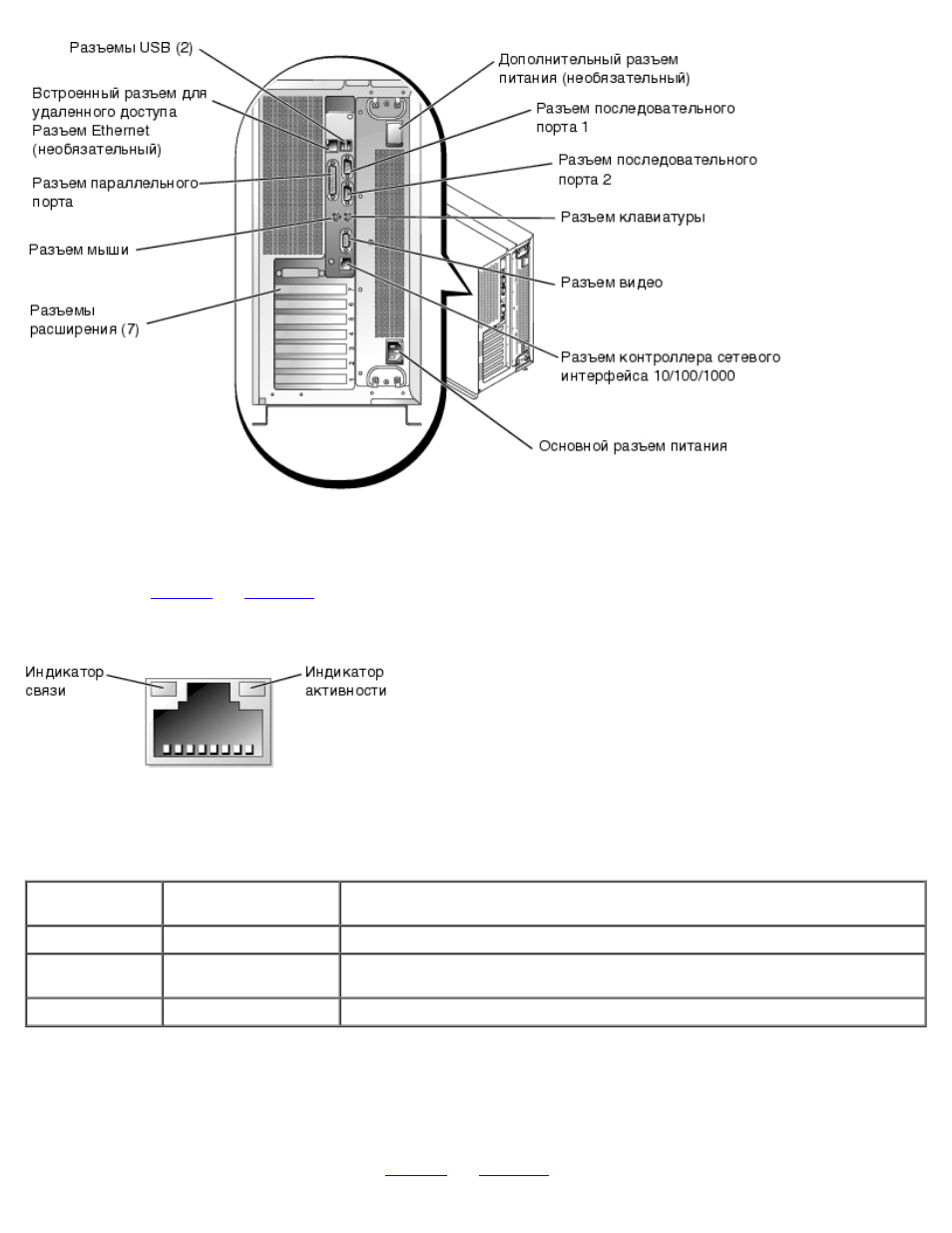

Pисунок 1-7. Индикаторы контроллера сетевого интерфейса
Таблица 1-6. Сигналы индикаторов контроллера сетевого интерфейса
Индикатор
связи
Индикатор
активности
Сигнал индикатора
Не горит Не горит Контроллер сетевого интерфейса не подключен к сети.
Зеленый Не горит Контроллер сетевого интерфейса подключен к соответствующему
устройству в сети.
Зеленый Мигает желтым Идет отправка или получение данных по сети.
Индикаторы (необязательного) разъема встроенного контроллера
Ethernet для удаленного доступа к системе
Индикаторы разъема встроенного контроллера Ethernet для удаленного доступа к системе, расположенные на задней
панели, обеспечивают выдачу информации о сетевой активности и состоянии подключения встроенного контроллера
Ethernet для удаленного доступа к системе (см. рис. 1-8 ). В тaбл. 1-7 перечислены условные сигналы индикаторов
