системной плате обеспечивает синхронизацию сигналов, управляющих красной, зеленой и синей электронными
пушками в мониторе.
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема
видео. На рис. Б-6 показаны номера контактов разъема видео, а в тaбл. Б-5 описаны назначение контактов и
интерфейсные сигналы разъема видео.

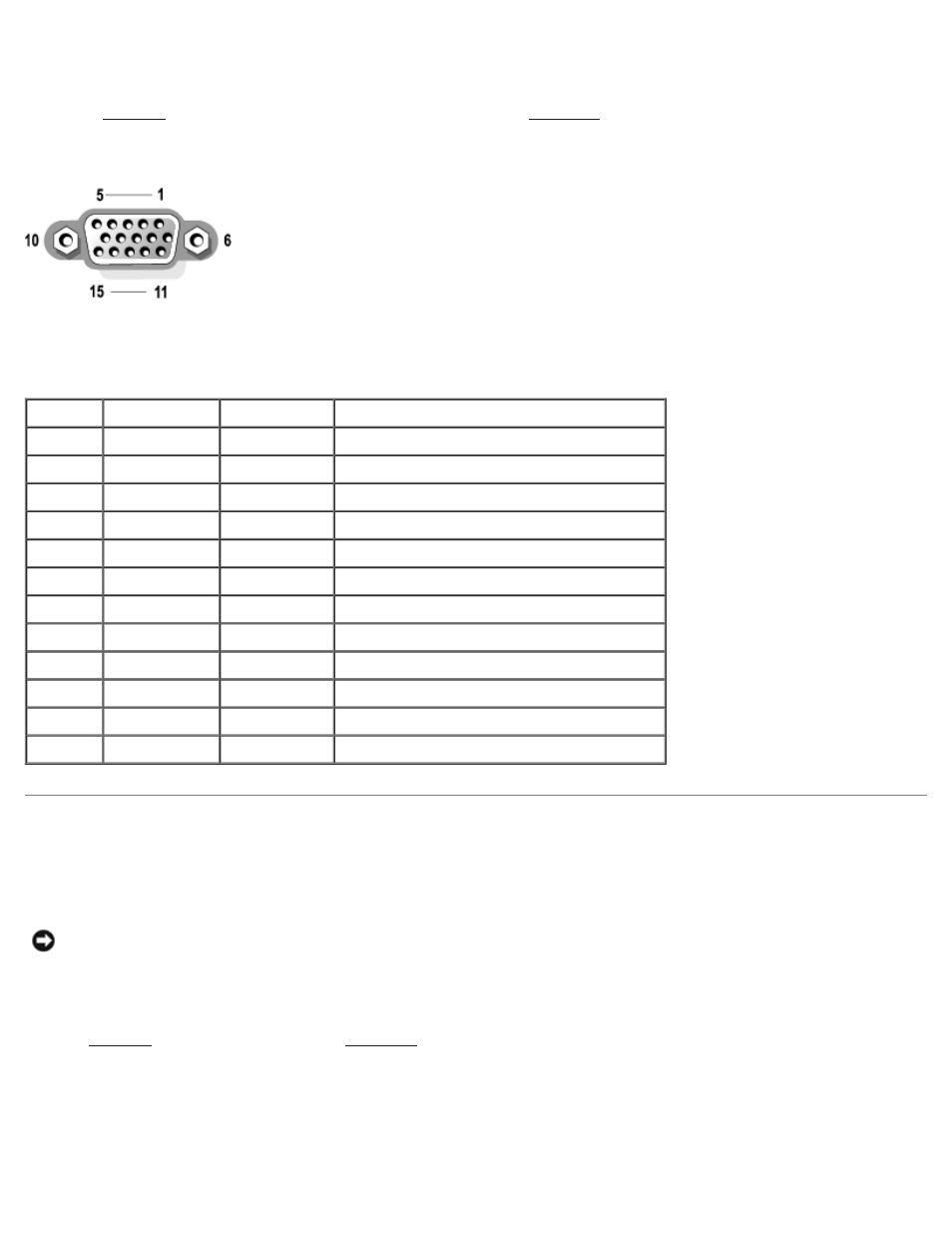

Pисунок Б-6. Номера контактов разъема видео
Таблица Б-5. Назначение контактов разъема видео
Контакт Сигнал Ввод/вывод Определение
1 RED Вывод Видео красный
2 GREEN Вывод Видео зеленый
3 BLUE Вывод Видео синий
4 NC — Нет соединения
5–8, 10 GND — «Подвешенная» земля
9 VCC — Vcc
11 NC — Нет соединения
12 DDC data out Вывод Монитор обнаружил данные
13 HSYNC Вывод Синхронизация по горизонтали
14 VSYNC Вывод Синхронизация по вертикали
15 DDC clock out Вывод Монитор обнаружил сигнал синхронизации
Экран — — Заземление на массу
Разъемы USB
В системе имеются два разъема USB на задней панели для подключения USB-совместимых устройств. Обычно с USB
совместимы периферийные устройства, например, мыши, клавиатуры и динамики системы.
ВНИМАНИЕ: Не подключайте устройство или комбинацию устройств USB с максимальным током питания более
500 мА на канал при +5 В. Подключение устройств, превышающих это ограничение, может привести к
выключению портов USB. Максимальные значения номинального тока устройств USB можно найти в
сопроводительной документации на устройства.
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъемов
USB. На рис. Б-7 показан разъем USB, а в тaбл. Б-6 — назначение контактов и интерфейсные сигналы разъема USB.
Pисунок Б-7. Номера контактов разъема USB
