Разъемы и порты ввода/вывода
Системы NAS Dell™ PowerVault™ 770N Руководство пользователя
Последовательные и параллельный порты
Разъемы клавиатуры и мыши
Разъем видео
Разъемы USB
Разъем встроенного контроллера сетевого интерфейса
Разъем встроенного контроллера Ethernet для удаленного доступа к системе (необязательный)
Разъемы и порты ввода/вывода на панелях системы представляют собой шлюзы, через которые система
взаимодействует с внешними устройствами, такими как клавиатура, мышь и монитор. На рис. Б-1 показаны разъемы и
порты ввода/вывода на задней панели.

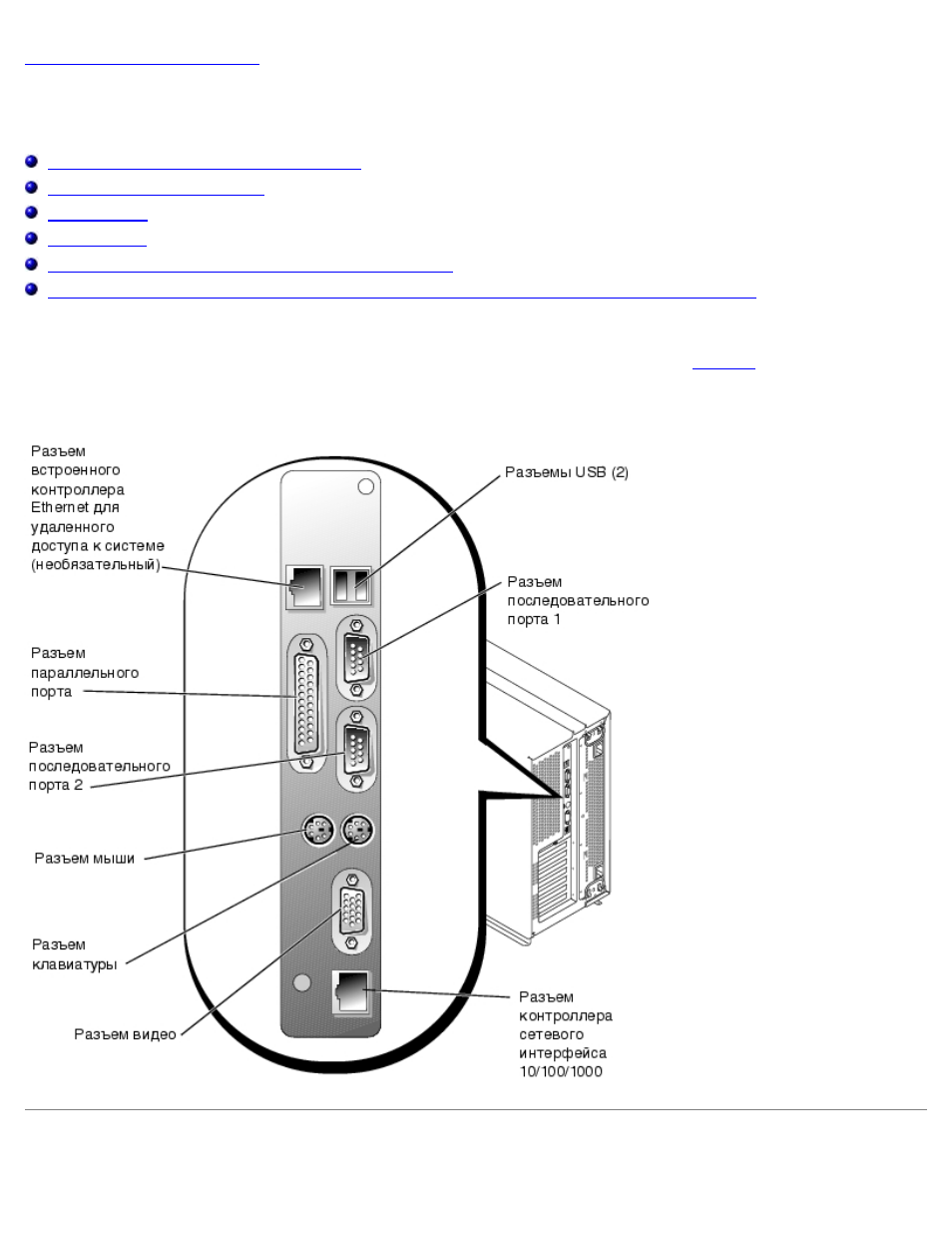

Pисунок Б-1. Разъемы и порты ввода/вывода на задней панели
Последовательные и параллельный порты
