Разъем параллельного порта
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема
параллельного порта. На
показаны номера контактов разъема параллельного порта, а в
назначение контактов и интерфейсные сигналы разъема параллельного порта.

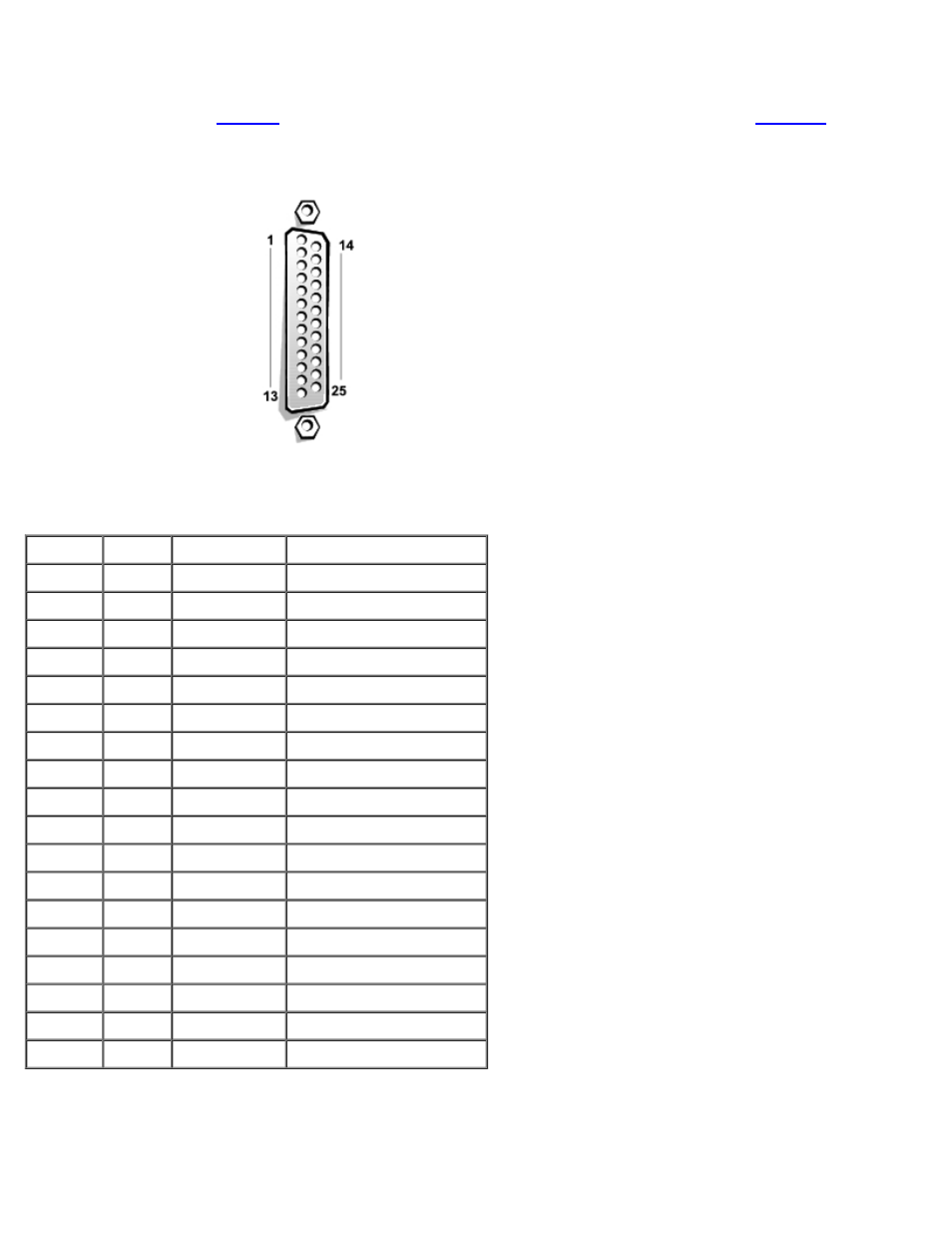

Pисунок Б-3. Номера контактов разъема параллельного порта
Таблица Б-2. Назначение контактов разъема параллельного порта
Контакт Сигнал Ввод/вывод Определение
1
STB#
Ввод/вывод
Строб
2
PD0
Ввод/вывод
Данные принтера, бит 0
3
PD1
Ввод/вывод
Данные принтера, бит 1
4
PD2
Ввод/вывод
Данные принтера, бит 2
5
PD3
Ввод/вывод
Данные принтера, бит 3
6
PD4
Ввод/вывод
Данные принтера, бит 4
7
PD5
Ввод/вывод
Данные принтера, бит 5
8
PD6
Ввод/вывод
Данные принтера, бит 6
9
PD7
Ввод/вывод
Данные принтера, бит 7
10
ACK#
Ввод
Подтверждение
11
BUSY
Ввод
Занято
12
PE
Ввод
Закончилась бумага
13
SLCT
Ввод
Выбор
14
AFD#
Вывод
Автоматическая подача
15
ERR#
Ввод
Ошибка
16
INIT#
Вывод
Инициализация принтера
17
SLIN#
Вывод
Выбор входа
18–25
GND
—
«Подвешенная» земля
