Для встроенных последовательных портов используются 9-контактные миниатюрные разъемы типа D-sub на задней
панели. Эти порты поддерживают такие устройства как внешние модемы, принтеры, плоттеры и мыши, для которых
необходима последовательная передача данных (передача данных по одному биту в один момент времени по одной
линии).
В большинстве программ термин COM (для коммуникаций) с последующим числом используется для обозначения
последовательного порта (например, COM1 или COM2). По умолчанию встроенные последовательные порты системы
имеют обозначения COM1 и COM2.
Для встроенного параллельного порта используется 25-контактный миниатюрный разъем типа D-sub на задней панели
системы. Этот порт ввода/вывода передает данные в параллельном формате (восемь бит данных, или один байт,
передаются одновременно по восьми отдельным линиям одного кабеля). Параллельный порт используется в основном
для принтеров.
ПРИМЕЧ АНИЕ: Данная система не может выполнять функции сервера печати.
В большинстве программ термин LPT (line printer [линейный принтер]) с последующим числом используется для
обозначения параллельного порта (например, LPT1). По умолчанию встроенный параллельный порт системы
обозначается LPT1.
Обозначения портов используются, например, в процедурах установки программного обеспечения, в которых
необходимо указать порт, к которому подключен принтер, что позволяет программе определить, куда следует
отправлять выходные данные. Неправильное указание обозначения порта не позволит выводить данные на печать или
приведет к неправильной распечатке данных.
Разъем последовательного порта
При переконфигурировании оборудования может потребоваться информация о номерах контактов и сигналах разъема
последовательного порта. На рис. Б-2 показаны номера контактов разъема последовательного порта, а в тaбл. Б-1
описаны назначение контактов и интерфейсные сигналы разъема последовательного порта.

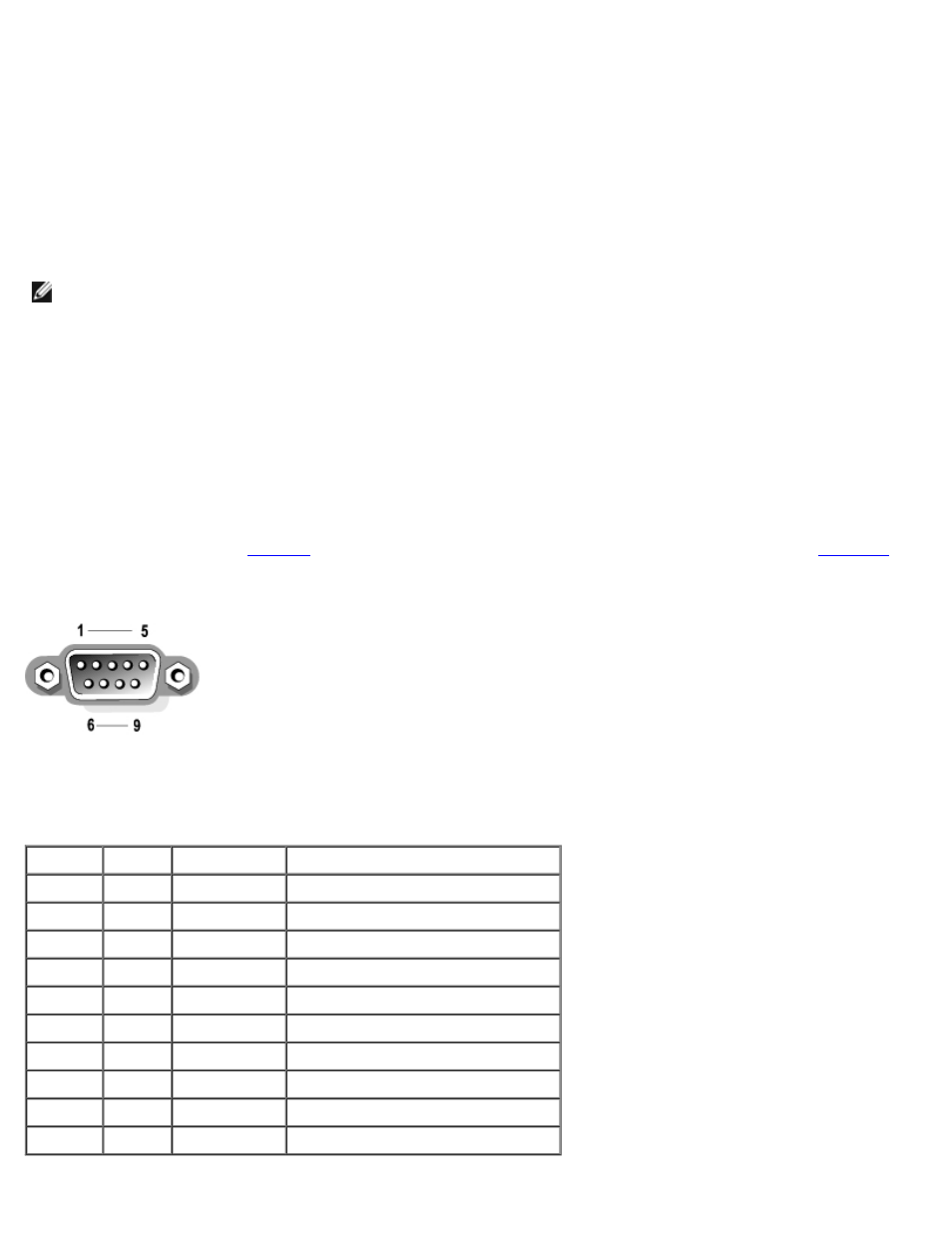

Pисунок Б-2. Номера контактов разъема последовательного порта
Таблица Б-1. Назначение контактов разъема последовательного порта
Контакт Сигнал Ввод/вывод Определение
1 DCD Ввод Детектирование данных и несущей
2 SIN Ввод Последовательный ввод
3 SOUT Вывод Последовательный вывод
4 DTR Вывод Терминал готов к передаче данных
5 GND — «Подвешенная» земля
6 DSR Ввод Готовность набора данных
7 RTS Вывод Готовность к передаче
8 CTS Ввод Готовность к приему
9 RI Ввод Индикатор звонка
Экран — — Заземление на массу
