208
Установка и замена компонентов
Обратная установка платы беспроводной глобальной сети
ЗАМЕЧАНИЕ.
Разъемы сконструированы так, чтобы обеспечить
правильность подсоединения. Если при установке чувствуется
сопротивление, проверьте разъемы на плате и на системной плате,
и измените направление установки платы.
ЗАМЕЧАНИЕ.
Во избежание повреждения платы беспроводной
глобальной сети не следует размещать кабели под платой.
1
Вставьте разъем платы
беспроводной глобальной сети
в разъем системной
платы с маркировкой «WWAN» под углом 45 градусов.

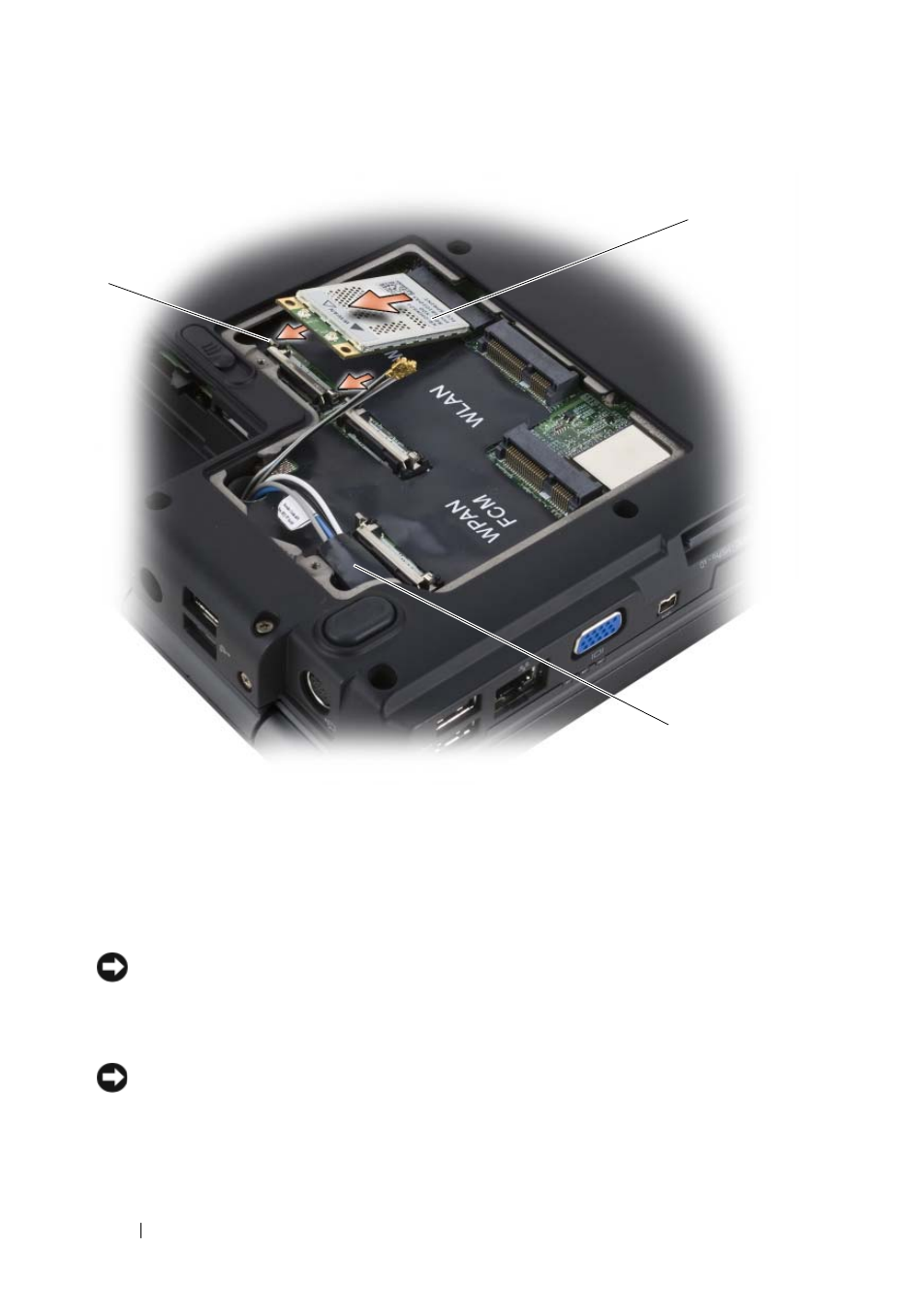

1
металлические защелки (2)
2
плата беспроводной
глобальной сети
3
майларовый хомут
1
2
3
