Opracování profilových lišt
Profilové lišty můžete opracovávat dvěma
různými způsoby:
Dále můžete v závislosti na šířce profilové lišty
realizovat řezy se zákluzem nebo bez zákluzu.
Nastavený šikmý úhel vyzkoušejte vždy nejprve
na odpadovém dřevu.
Kontrola a seřízení základních nastavení
f Před každou prací na elektronářadí vytáh-
něte zástrčku ze zásuvky.
Pro zaručení přesných řezů musíte po
intenzívním použití zkontrolovat základní
nastavení elektronářadí a případně je seřídit.
K tomu potřebujete zkušenost a příslušný
speciální nástroj.
Servisní středisko Bosch provádí tyto práce
rychle a spolehlivě.
Seřízení laseru
– Dejte elektronářadí do pracovní polohy.
– Otočte stůl pily 17 až zaskočí na 0°.
– Sejměte kryt 59. (viz obr. T1)
Kontrola: (viz obr. T2)
– Nakreslete na obrobek přímou čáru řezu.
– Zatlačte na knoflík 4 a veďte nástrojové
rameno za rukojeť 5 pomalu dolů.
– Obrobek vyrovnejte tak, aby zuby pilového
kotouče byly v jedné přímce s čárou řezu.
– Obrobek pevně podržte v této poloze a veďte
nástrojové rameno pomalu opět nahoru.
– Obrobek upněte.
– Spínačem 29 zapněte parsek laseru.
Parsek laseru musí být po celé délce totožný s
čárou řezu na obrobku, i když je nástrojové
rameno vedeno dolů.
Seřízení: (viz obr. T3)
– Povolte rýhovaný šroub 60.
– Otáčejte seřizovací šroub 61 (vodorovné
polohování laseru) a/nebo 62 (svislé
polohování laseru) až je paprsek laseru po
celé délce v jedné přímce s čárou řezu na
obrobku.
– Rýhovaný šroub opět opatrně utáhněte.
Seřízení standardního úhlu 0 ° (vertikálního)
– Dejte elektronářadí do přepravní polohy.
– Otočte stůl pily 17 až zaskočí na 0°.
Kontrola: (viz obr. U1)
– Nastavte úhlové pravítko na 90° a umístěte
jej na stůl pily 17.
Rameno úhlového pravítka musí být po celé
délce v jedné přímce s pilovým kotoučem 8.
Seřízení: (viz obr. U2)
– Povolte upínací páčku 31.
– Povolte kontramatici dorazového šroubu 22
pomocí běžného očkového nebo stranového
klíče (10 mm).
– Otáčejte dorazový šroub tak dalece dovnitř
nebo ven, až je rameno úhlového pravítka po
celé délce v jedné přímce s pilovým
kotoučem.
– Upínací páčku 31 opět pevně utáhněte.
– Potom opět pevně utáhněte kontramatici
dorazového šroubu 22.
Jestliže není ukazatel úhlu 53 po seřízení v jedné
linii se značkou 0
° stupnice 63, povolte šroub
64 pomocí běžného křížového šroubováku a
ukazatel úhlu vyrovnejte podél značky 0
°.

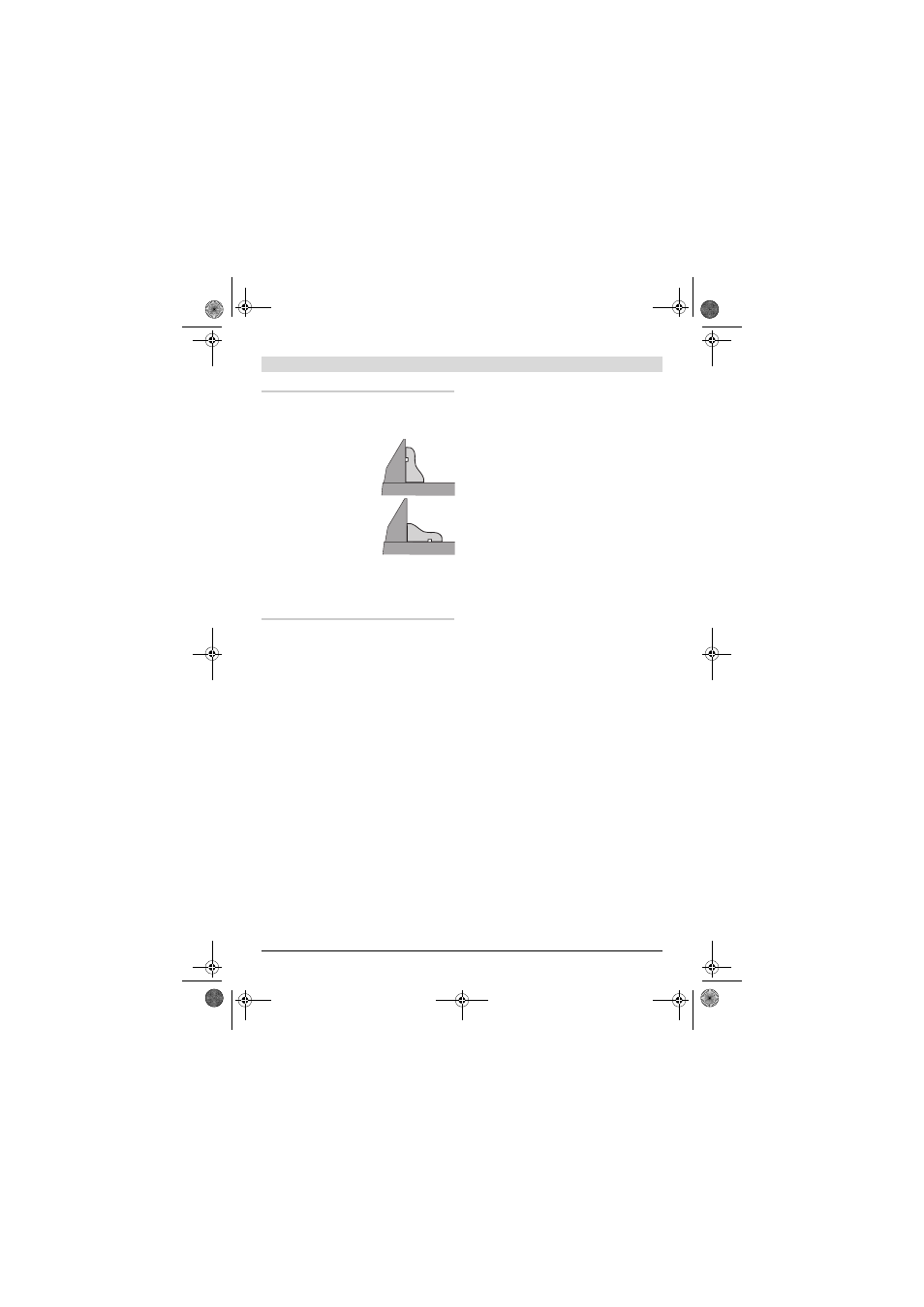

– postavené proti dorazové
liště
– ležící plochou na stole
pily
