206 | Hrvatski
1 609 929 U69 | (22/4/10) Bosch Power Tools

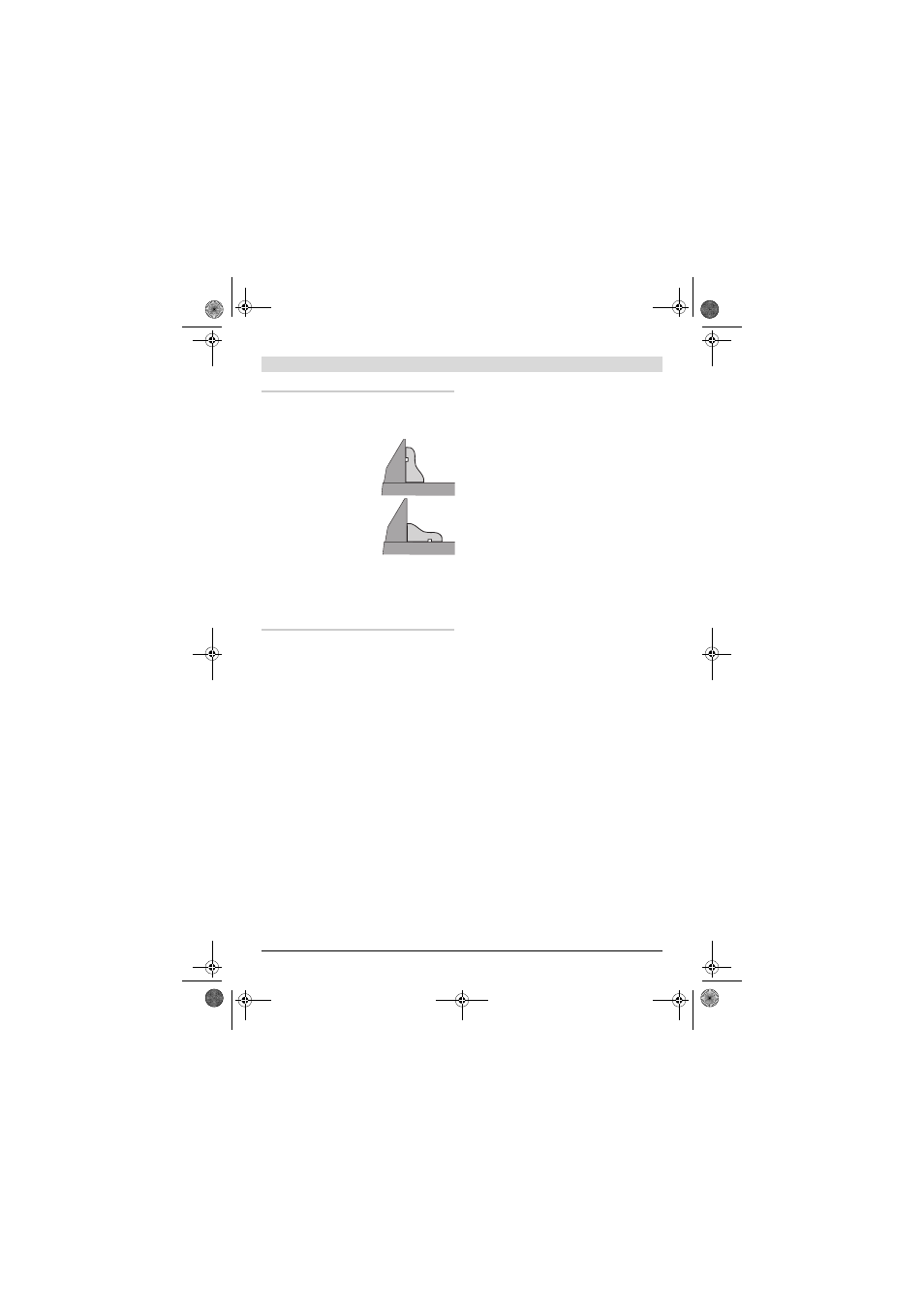

Obrada profilnih letvi
Profilne letve možete obrađivati na dva različita
načina:
Osim toga, ovisno od širine profilne letve,
rezove možete izvoditi sa ili bez vučnog
pomicanja.
Uvijek najprije izvršite probu sa namještenim
kutom kosog rezanja na otpadnom drvu.
Kontroliranje i podešavanje osnovnih
namještanja
f Prije svih radova na električnom alatu
izvucite mrežni utikač iz utičnice.
Kako bi se postigli precizni rezovi, nakon
intenzivne uporabe morate provjeriti osnovna
podešavanja električnog alata i u danom slučaju
podesiti.
Za to je potrebno iskustvo i odgovarajući
specijalni alat.
Bosch ovlašteni servis će ove radove izvesti brzo
i pouzdano.
Podešavanje lasera
– Dovedite električni alat u radni položaj.
– Okrenite stol za piljenje 17 dok ne uskoči u
položaj 0 °.
– Skinite poklopac 59. (vidjeti sliku T1)
Provjerite: (vidjeti sliku T2)
– Ucrtajte na izratku ravnu liniju rezanja.
– Pritisnite gumb 4 i vodite krak alata sa
ručkom 5 polako prema dolje.
– Izravnajte izradak tako da se zubi lista pile
podudaraju sa linijom rezanja.
– Čvrsto držite izradak u ovom položaju i vodite
krak alata polako ponovno prema gore.
– Čvrsto stegnite izradak.
– Uključite lasersku zraku sa prekidačem 29.
Laserska zraka se mora po čitavoj dužini
podudarati sa linijom rezanja na izratku, i kada
se krak alata vodi prema dolje.
Podešavanje: (vidjeti sliku T3)
– Otpustite nareckani vijak 60.
– Okrenite vijak za podešavanje 61
(horizontalno pozicioniranje lasera) i/ili 62
(vertikalno pozicioniranje lasera), sve dok se
laserska zraka po čitavoj dužini ne poklopi sa
izratkom.
– Ponovno oprezno stegnite nareckani vijak.
Namještanje standardnog kuta kosog
rezanja 0
° (vertikalnog)
– Dovedite električni alat u transportni položaj.
– Okrenite stol za piljenje 17 dok ne uskoči u
položaj 0 °.
Provjerite: (vidjeti sliku U1)
– Namjestite kutomjer na 90° i stavite ga na
stol za piljenje 17.
Krak kutomjera mora se podudarati sa listom
pile 8 po čitavoj dužini.
Podešavanje: (vidjeti sliku U2)
– Otpustite steznu ručku 31.
– Otpustite kontramaticu graničnog vijka 22 sa
običnim okastim ili viljuškastim ključem
(10 mm).
– Granični vijak toliko uvijte ili odvijte, sve dok
se krak kutomjera po čitavoj dužini ne
poklopi sa listom pile.
– Ponovno stegnite steznu ručku 31.
– Nakon toga ponovno stegnite kontramaticu
graničnog vijka 22.
Ako pokazivač kuta 53 nakon namještanja nije u
liniji sa znakom 0
° skale 63, otpustite vijak 64 sa
običnim križnim odvijačem i usmjerite pokazivač
kuta uzduž znaka 0
°.
– postavljena prema
graničnoj vodilici
– plošno položena na stol
za piljenje
