Piese de lucru speciale
Atunci când tăiaţi piese de lucru îndoite sau
rotunde, acestea trebuie asigurate în mod
special împotriva alunecării. La linia de tăiere nu
trebuie să existe niciun spaţiu, cât de mic, între
piesa de lucru, şina opritoare şi masa de lucru
pentru ferăstrău.
Dacă este necesar, va trebui să confecţionaţi
suporturi speciale de susţinere.
Schimbarea plăcii intermediare (vezi figura S)
Plăcile intermediare roşii 12 se pot uza după o
utilizare mai îndelungată a sculei electrice.
Înlocuiţi plăcile intermediare defecte.
– Aduceţi scula electrică în poziţie de lucru.
– Deşurubaţi şuruburile 58 cu şurubelniţa cu
capul în cruce din setul de livrare şi extrageţi
plăcile intermediare vechi.
– Montaţi noua placă intermediară din partea
dreaptă.
– Înşurubaţi placa intermediară cu şuruburile
58 cât mai departe posibil spre dreapta,
astfel încât pânza de ferăstrău, pe toată
lungimea sa, să nu intre în contact cu placa
intermediară.
– Repetaţi paşii de lucru în mod analog la
montarea noii plăci intermediare din partea
stângă.

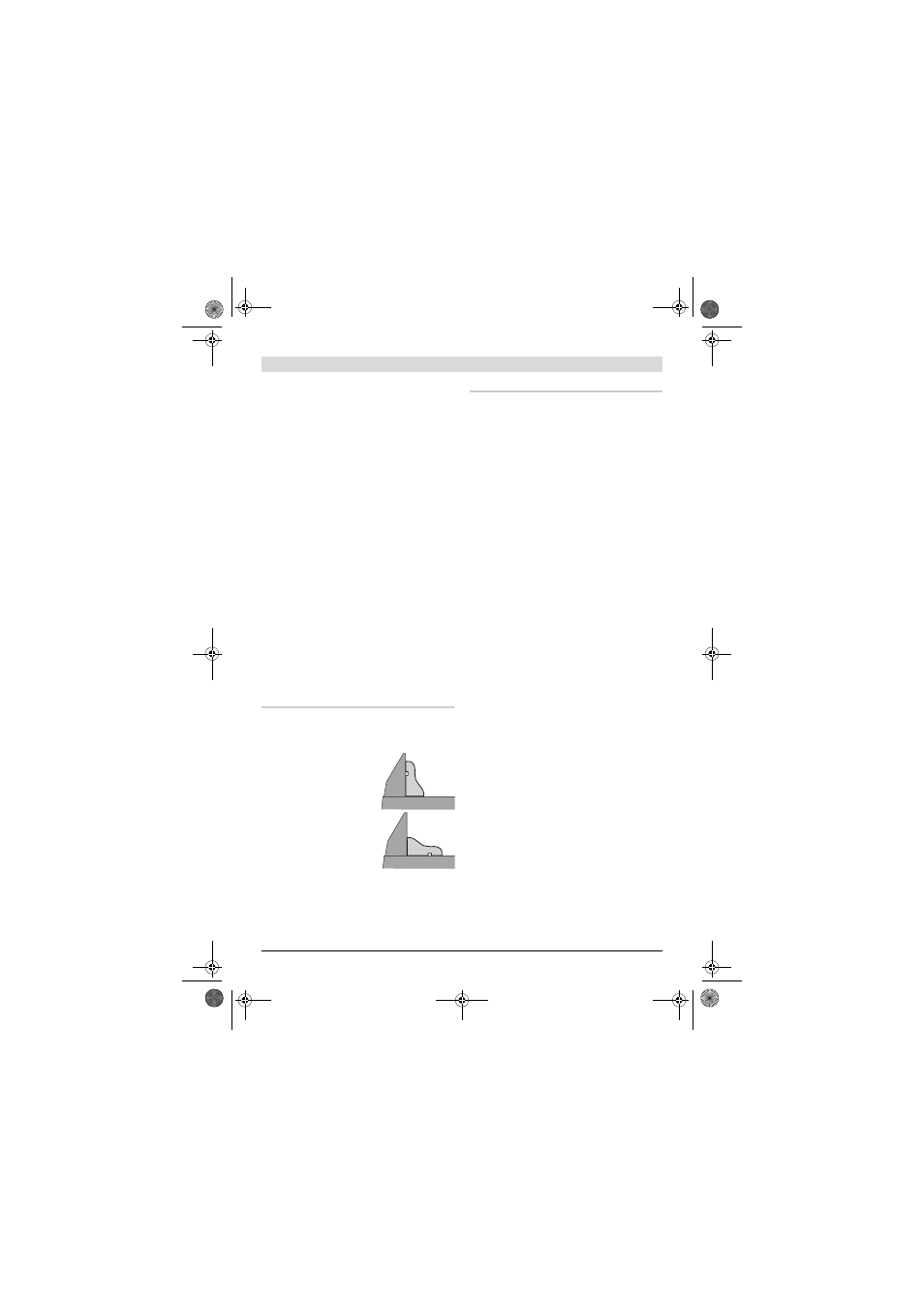

Prelucrarea şipcilor profilate
Şipcile profilate pot fi prelucrate în două moduri
diferite:
Mai departe, în funcţie de lăţimea şipcii
profilate, puteţi executa tăierea cu sau fără
mişcare de tracţiune.
După ajustarea unghiului de înclinare, executaţi
întotdeauna mai întâi o tăiere de probă pe nişte
deşeuri de lemn.
Verificarea şi refacerea reglajelor de
bază
f Înaintea oricăror intervenţii asupra sculei
electrice scoateţi cablul de alimentare afară
din priză.
Pentru asigurarea unor tăieri precise, după o
utilizare intensivă, trebuie să verificaţi reglajele
de bază ale sculei electrice, iar dacă este cazul,
să le refaceţi.
În acest scop aveţi nevoie de experienţă şi de o
unealtă specială corespunzătoare.
Această operaţie se execută rapid şi fiabil la un
centru de service şi asistenţă tehnică post-
vânzări Bosch.
Ajustara laserului
– Aduceţi scula electrică în poziţie de lucru.
– Întoarceţi masa de lucru pentru ferăstrău 17
până se înclichetează la 0 °.
– Scoateţi capacul de acoperire 59. (vezi figura
T1)
Verificare: (vezi figura T2)
– Trasaţi pe piesa de lucru o linie de tăiere
dreaptă.
– Apăsaţi butonul 4 şi coborâţi lent braţul
maşinii acţionând mânerul 5.
– Îndreptaţi astfel piesa de lucru încât dinţii
pânzei de ferăstrău să se alinieze la linia de
tăiere.
– Fixaţi piesa de lucru în această poziţie şi
ridicaţi din nou lent braţul maşinii.
– Fixaţi prin strângere piesa de lucru.
– Conectaţi raza laser cu ajutorul
comutatorului 29.
Raza laser trebuie să fie coliniară pe toată
lungimea sa cu linia de tăiere, chiar atunci când
braţul maşinii este coborât.
Reglare: (vezi figura T3)
– Slăbiţi şurubul cu cap striat 60.
– Răsuciţi şurubul de reglare 61 (poziţie
orizontală a laserului) şi/sau 62 (poziţie
verticală a laserului) până când raza laser va
fi coliniară cu linia de tăiere de pe piesa de
lucru pe toată lungimea sa.
– Strângeţi din nou la loc, cu grijă, şurubul cu
cap striat.
– sprijinite pe şina
opritoare
– aşezate plan pe masa de
lucru pentru ferăstrău
