Srpski | 173
Bosch Power Tools 1 609 929 U69 | (22/4/10)
Promena umetne ploče (pogledajte sliku S)
Crvene umetne ploče 12 mogu se posle duže
upotrebe električnog alata pohabati.
Umetne ploče koje su u kvaru zamenite.
– Dovedite električni alat u radnu poziciju.
– Odvrnite zavrtnje 58 sa isporučenom
krstastom odvrtkom i izvadite stare umetne
ploče.
– Ubacite novu desnu umetnu ploču.
– Zavrnite umetnu ploču sa zavrtnjima 58 što je
moguće više desno, tako da po celoj dužini
mogućeg povlačenja list testere ne dodiruje
umetnu ploču.
– Ponovite radove analogno za novu levu
umetnu ploču.

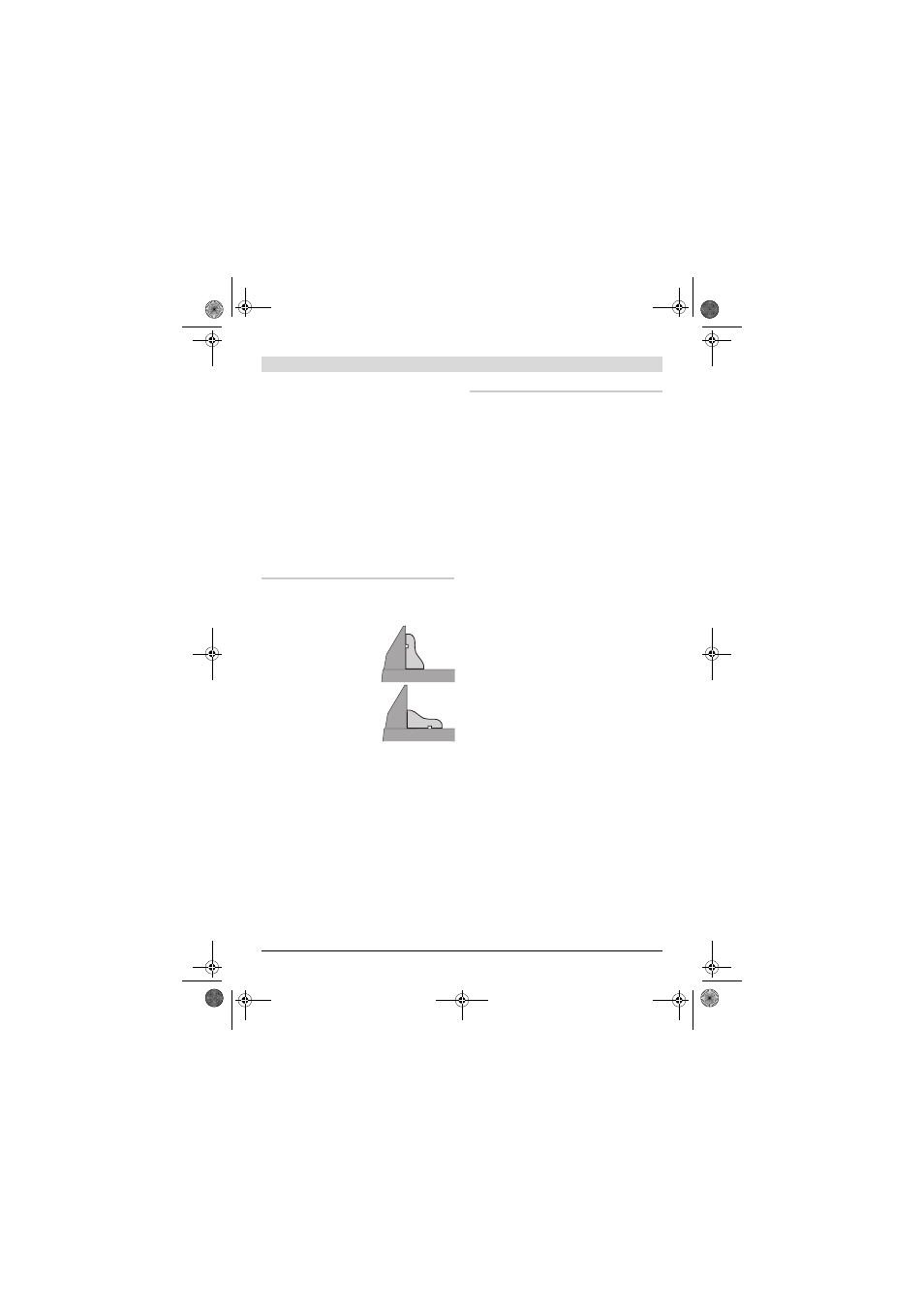

Obrada profilnih letvi
Fazonske letve možete obradjivati na dva
različita načina:
Dalje možete izvoditi nezavisno od širine
fazonske letve sečenja sa ili bez povlačenja.
Uvek isprobajte podešeni ugao iskošenja najpre
na nekom odpadnom drvetu.
Prekontrolisati i podesiti osnovna
podešavanja
f Izvucite pre svih radova na električnom
alatu mrežni utikač iz utičnice.
Radi obezbedjivanja preciznih sečenja morate
posle intenzivne upotrebe prekontrolisati
osnovna podešavanja električnog alata i u
datom slučaju podesiti.
Za to Vam je potrebno iskustvo i odgovarajući
specijalan alat.
Bosch-servis izvodi ovaj posao brzo i pouzdano.
Baždarenje lasera
– Dovedite električni alat u radnu poziciju.
– Okrenite sto za testerisanje 17 da uskoči na
svoje mesto na 0 °.
– Skinite poklopac 59. (pogledajte sliku T1)
Prekontrolisati: (pogledajte sliku T2)
– Nacrtajte na radnom komadu pravu linizu
presecanja.
– Pritisnite na dugme 4 i pokrećite krak alata sa
drškom lagano na dole 5.
– Centrirajte radni komad tako, da zubi lista
testere budu u liniji sa linijom presecanja.
– Držite čvrsto radni komad u ovoj poziciji i
ponovo vodite krak alata polako na gore.
– Stegnite radni komad.
– Uključite laserski zrak sa prekidačem 29.
Laserski zrak mora da bude na celoj dužini linije
presecanja na radnom komadu u ravni, čak ako
se krak alata vodi na dole.
Podešavanje: (pogledajte sliku T3)
– Odvrnite nareckani zavrtanj 60.
– Okrećite zavrtanj za podešavanje 61
(horizontalno pozicioniranje lasera) i/ili 62
(vertikalno pozicioniranje lasera) sve dok
laserski zrak ne bude na celoj dužini u ravni
sa linijom presecanja na radnom komadu.
– Oprezno ponovo stegnite nareckani zavrtanj.
– postavljena nasuprot šine
graničnika
– leži ravno na postolju
testere
