Обработка профильных реек
Профильные рейки Вы можете обрабатывать
двумя различными способами.
Далее Вы можете, в зависимости от ширины
профильной рейки, выполнять резы с тяговым
движением и без тягового движения.
Настроенный угол распила нужно всегда
сначала проверить на отходах.
Основные настройки – контроль и
коррекция
f Перед любыми манипуляциями с
электроинструментом вытаскивайте
штепсель из розетки.
Для обеспечения точного распила после
интенсивной работы нужно проверить
исходные настройки электроинструмента и
при необходимости подправить.
Для этого у Вас должен быть опыт и
специальный инструмент.
Сервисная мастерская Bosch выполняет
такую работу быстро и надежно.
Юстирование лазера
– Приведите электроинструмент в рабочее
положение.
– Поверните пильный стол 17 до
фиксирования в положении 0 °.
– Снимите защитный кожух 59. (см. рис. T1)
Контроль: (см. рис. Т2)
– Нанесите на заготовку прямую линую реза.
– Нажмите на кнопку 4 и медленно опустите
кронштейн рабочего инструмента за ручку
5 вниз.
– Выровняйте заготовку так, чтобы зубья
пильного диска находились в одну линию с
линией реза.
– Держите заготовку в этом положении и
медленно поднимите кронштейн рабочего
инструмента вверх.
– Закрепите заготовку.
– Включите лазерный луч выключателем 29.
Лазерный луч должен совпадать по всей длине
с линией реза на заготовке, также и при
перемещении кронштейна рабочего
инструмента вниз.
Настройка: (см. рис. Т3)
– Ослабьте винт с накаткой 60.
– Вращайте установочный винт 61
(горизонтальное позиционирование
лазера) и/или 62 (вертикальное
позиционирование лазера) до совпадения
лазерного луча с линией реза на детали по
всей длине.
– Осторожно затяните винт с накаткой.
Настройка угла наклона в 0 °
– Приведите электроинструмент в рабочее
положение.
– Поверните пильный стол 17 до
фиксирования в положении 0 °.
Контроль: (см. рис. U1)
– Установите угловой калибр на 90° и
поставьте его на пильный стол 17.
Плечо углового калибра должно по всей длине
располагаться в одну линию с пильным диском
8.
Настройка: (см. рис. U2)
– Отпустите зажимную ручку 31.
– Отпустите контргайку упорного винта 22
обычным кольцевым или гаечным ключом
(10 мм).
– Вверните или выверните упорный винт
настолько, чтобы плечо углового калибра
прилегало к пильному диску по всей длине.
– Крепко затяните зажимной рычаг 31.
– После этого затяните контргайку упорного
винта 22.

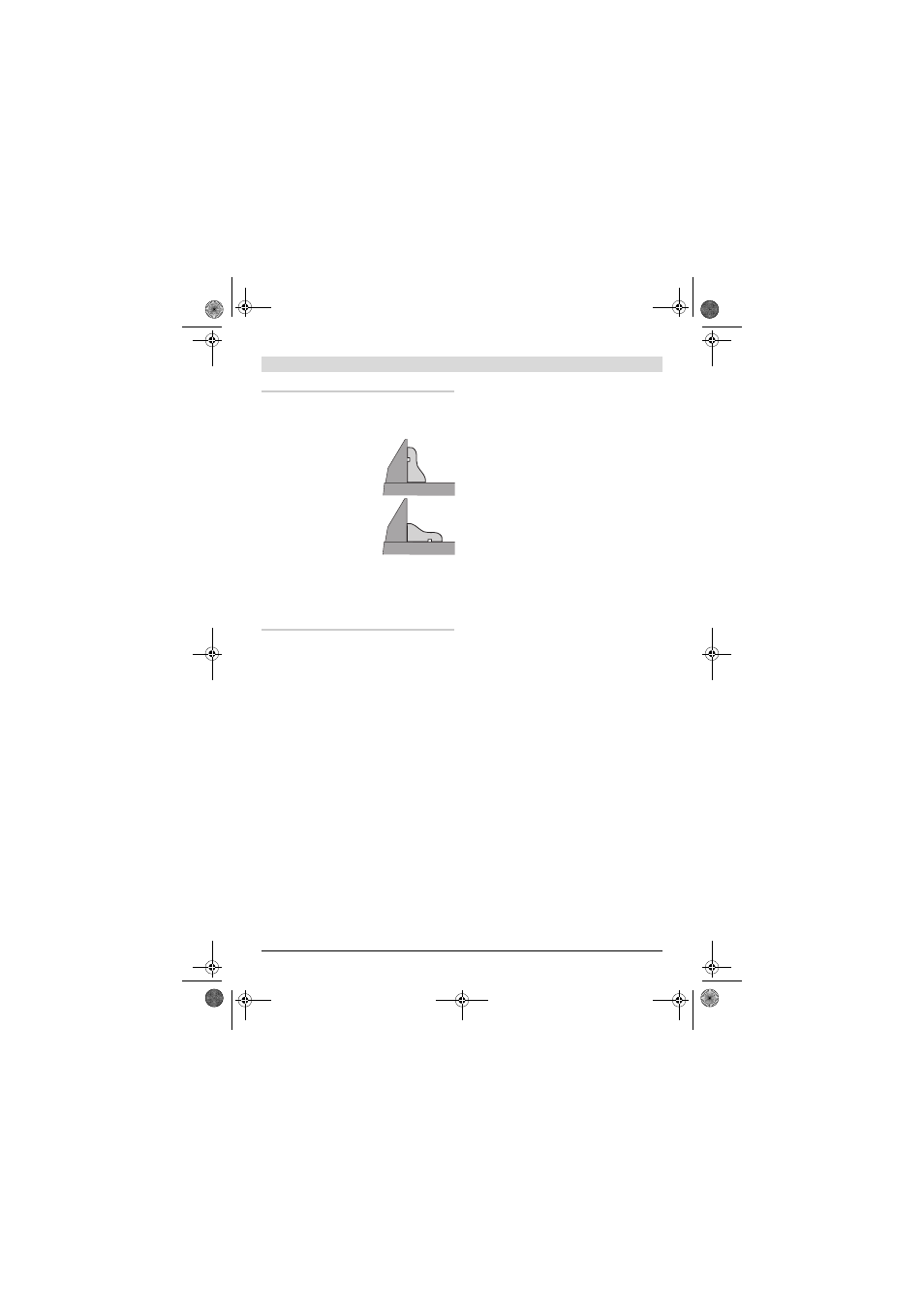

– приставив в высоту к
упорной планке
– плоско положив на стол
пилы
