МОНТАЖ ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА
ВНИМАНИЕ! Для предотвращения непреднамеренного запуска
привода отключите и установите предупредительную табличку
или опломбируйте источник питания перед производством
дальнейших работ. Снимите все внешние нагрузки с привода до
начала демонтажа или сервисного обслуживания компонентов
привода или приспособлений. Невыполнение данного
требования может привести к травмам персонала.
Распакуйте все компоненты и осмотрите на наличие повреждений
из-за транспортировки. Не используйте любые поврежденные
или конструктивно измененные компоненты. Перед началом
сборки убедитесь в чистоте всех компонентов и отсутствии
любых посторонних материалов. Узел охлаждающего вентилятор
предназначен для посадки на первичный вал перед установкой
шкивов или узла защитных ограждений ремня.
Монтаж TA4207CFM и TA5215CFM:
1. Согласно указаниям рис. 8 установите клиновую втулку (9) в
проходное отверстие узла крыльчатки вентилятора (2) и вставьте
без затягивания три установочных винта из комплекта поставки
вентилятора. Посадите винты плотно без затягивания.
2. Задвиньте узел вентилятора на первичный вал и вставьте шпонку
первичного вала. Примечание. Шпонка поставляется с редуктором
TAll. Установите расстояние A от кромки лопасти вентилятора (рис.
8) со стороны конца вала, см. таблицу 6. Убедитесь в свободном
вращении узла вентилятора при проворачивании первичного вала.
3. Попеременно затяните установочные винты до надежной фиксации
узла вентилятора на первичном валу.
4. Проведите повторную проверку корректности расположения и
просвета узла вентилятора. Отверните установочные винты и
повторите шаги 2 и 3 выше в случае некорректного расположения.
Монтаж TA6307CFM до TA12608CFM:
1. Согласно указаниям рис. 8 установите узел подкладочной пластины
защитного ограждения вентилятора (1) с использованием
четырех болтов (4) из комплекта поставки. Обратите внимание на
крепление экрана по направлению к редуктору. Затяните болтовые
соединения с указанными в таблице 5 крутящими усилиями.
ПРЕДУПРЕЖДЕНИЕ: Экран защитного ограждения имеет острые
кромки.
Проявляйте осторожности при монтаже во избежание порезов.
2. Задвиньте узел крыльчатки вентилятора (2) на первичный вал и
вставьте шпонку и установочные винты (5). Примечание. Шпонка
поставляется с редуктором TAll. Установите расстояние A от
кромки лопасти вентилятора (рис. 8) со стороны конца вала, см.
таблицу 6. Убедитесь в свободном вращении узла вентилятора
при проворачивании первичного вала. Плотно затяните два
установочных винта узла крыльчатки вентилятора (5).
3. Установите крышку защитного ограждения вентилятора (3)
с использованием четырех болтов (6), пружинных шайб (7) и
шестигранных гаек (8). Плотно затяните.
4. Убедитесь в свободном вращении лопастей вентилятора без
касания подкладочной пластины (1) или крышки защитного
ограждения вентилятора (3). При необходимости произведите
регулировку крыльчатки вентилятора.
Таблица 6. Размеры и усилия затягивания болтов
Размер редуктора
Размер “A”, мм
Крутящее усилие,
(H.м.)
TA4207HM
95
.....
TA5215HM
117
.....
TA6307HM
108
40-45
TA7315HM
111
40-45
TA8407HM
129
40-45
TA9415HM
159
40-45
TA10507HM
159
40-45
TA12608HM
163
40-45

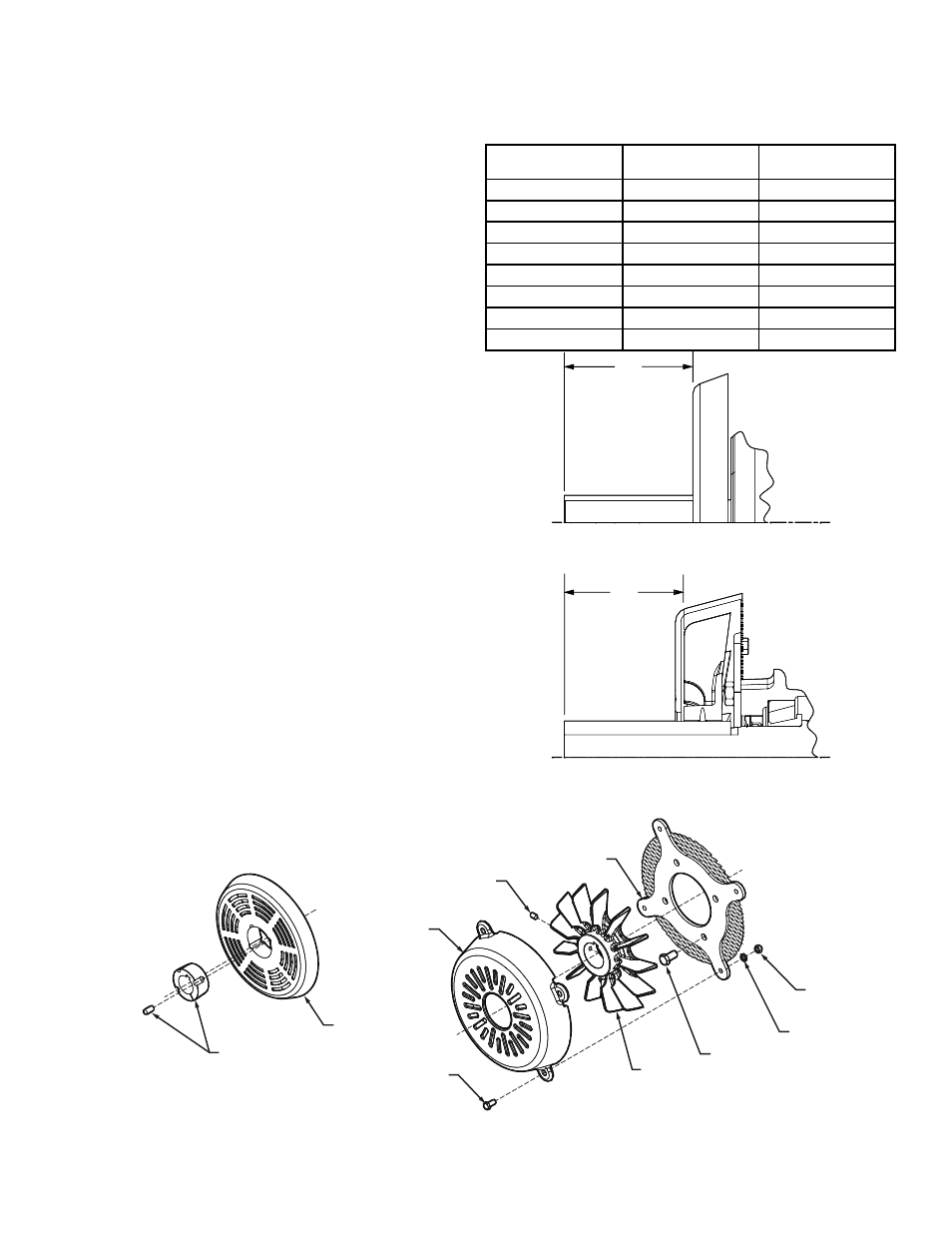

Рис. 8. Размещение крыльчатки вентилятора
Рис. 9. Идентификация деталей
A
A
ТИПОВОЕ РЕШЕНИЕ ДЛЯ РАЗМЕРОВ РЕДУКТОРОВ
ТИПОВОЕ РЕШЕНИЕ ДЛЯ РАЗМЕРОВ РЕДУКТОРОВ
ТИПОВОЕ РЕШЕНИЕ ДЛЯ РАЗМЕРОВ
РЕДУКТОРОВ 4 И 5
ТИПОВОЕ РЕШЕНИЕ ДЛЯ РАЗМЕРОВ
РЕДУКТОРОВ 6 И 12
1
5
4
7
8
3
2
2
6
9
