СБОРКА / РАЗБОРКА
РЕДУКТОРОВ УГЛОВЫХ С КОСОЗУБОЙ КОНИЧЕСКОЙ
ПЕРЕДАЧЕЙ СЕРИИ RHB
Пожалуйста, соблюдайте приведенные ниже указания при сборке и
разборке данного устройства. Невыполнение данных указаний может стать
причиной повреждения редуктора или приводного вала агрегата. В целях
упрощения сборки рекомендуется выполнить фаску на приводном валу
агрегата. ЗАПРЕЩАЕТСЯ УДАРЯТЬ МОЛОТКОМ ПО ВАЛУ РЕДУКТОРА ДЛЯ
ПОСАДКИ НА ПРИВОДНОЙ ВАЛ АГРЕГАТА.
Приводной вал агрегата изготавливается по размерам, указанным в
таблицах 5 или 6 ниже.
СБОРКА:
Все устанавливаемые на валу редукторы поставляются с A) удерживающим
кольцом, B) прижимной планкой, C) стопорным болтом, D) пружинной
шайбой, E) пылезащитной крышкой, см. рис. 7. Редуктор прикреплен к
валу при помощи резьбового стержня с гайкой, см. рис. 6 ниже. Резьбовой
стержень с проставкой не входят в комплект поставки. Резьбовой стержень
(M) имеет параметры, указанные в таблицах 5 или 6. После полного
надвигания редуктора на вал агрегата вплотную к подпорному буртику
вала следует произвести фиксацию редуктора посредством затягивания
крепежного болта с крутящим усилием, указанным в таблице 4.
ПРОСТАВКА
ГАЙКА
РЕЗЬБОВОЙ
СТЕРЖЕНЬ
Подпорный буртик
приводного вала
агрегата

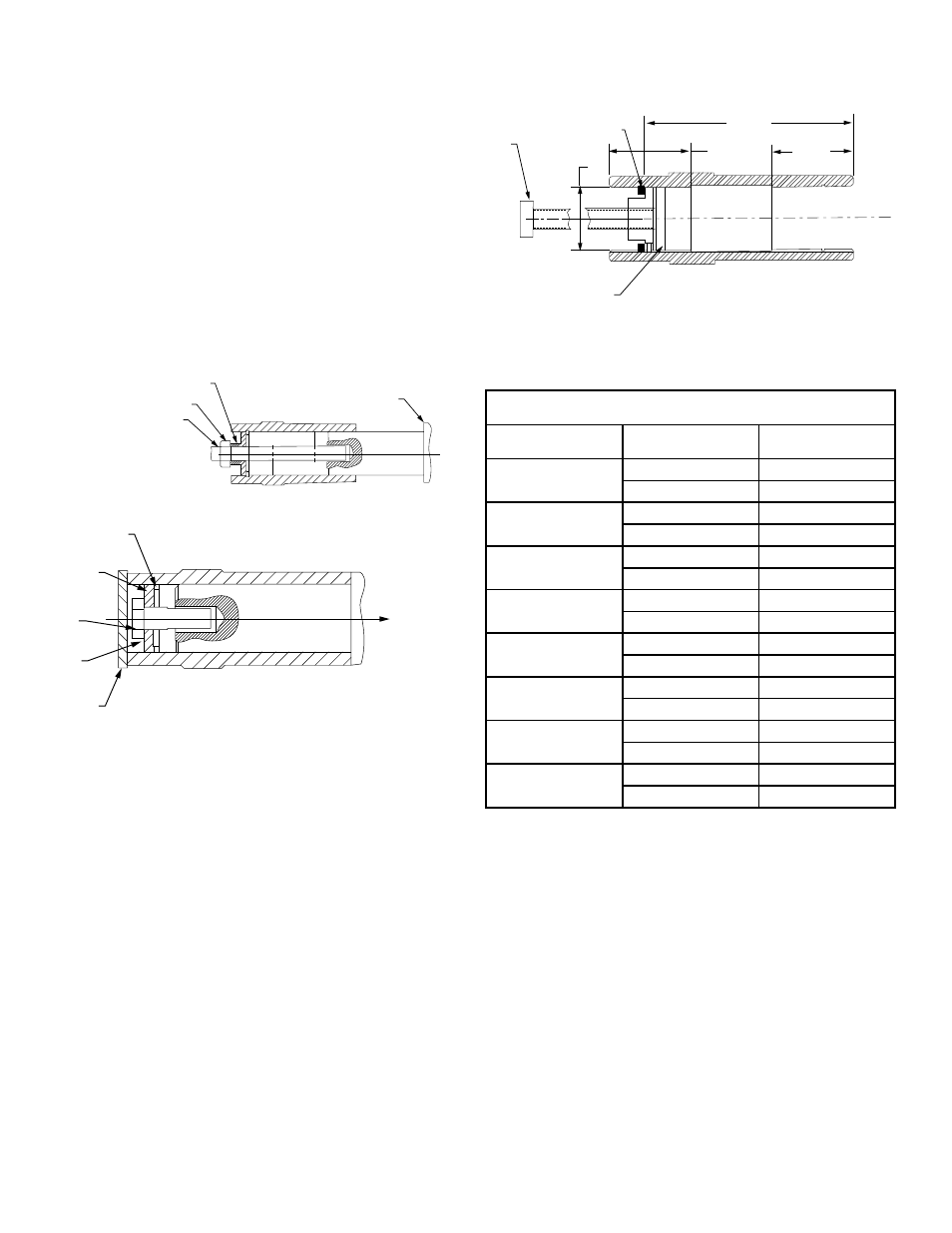

Рис. 6. Резьбовой стержень с гайкой.
B
C
D
E
A
Рис. 7. Узел в собранном виде.
РАЗБОРКА:
До начала разборки следует снять пылезащитную крышку, стопорный
болт, пружинную шайбу, прижимную планку и удерживающее кольцо. Для
упрощения разборки рекомендуется изготовить и использовать указанные
ниже инструменты. Круглая гайка (A) вставляется в свободное пространство
между удерживающим кольцом на полом валу редуктора и концом
приводного вала агрегата. Демонтажный болт (B) вкручивается в гайку (A),
которая прижимает диск (C) к приводному валу агрегата. Образующаяся
сила сталкивает редуктор с приводного вала агрегата. Схему выполнения
демонтажа см. на рис. 8.
Обратите внимание! Поставляемый в комплекте редуктора стопорный
болт не может использоваться для данных целей и должен быть
заменен на болт с параметрами, указанными в таблицах 5 или
6. Круглая гайка и диск изготавливаются из стали марки 1045, а
минимально допустимой маркой демонтажного болта является SAE 5.
B
A
U
C
M4
M4
VG
Рис. 8. Схема выполнения демонтажа.
Таблица. 4. Значения крутящего усилия для стопорного болта.
Рекомендованные крутящие усилия для затягивания стопорного
болта.
Размер блока
Размер болтовой
резьбы (M)
Крутящее усилие
B38
3/8-16
248 фунт.-силы/дюйм.
M10
16 Н-м
B48
3/8-16
248 фунт.-силы/дюйм.
M12
28 Н-м
B68
5/8-11
611 фунт.-силы/дюйм.
M16
69 Н-м
B88
¾–10
1221 фунт.-силы/дюйм.
M16
69 Н-м
B108
¾–10
1221 фунт.-силы/дюйм.
M20
138 Н-м
B128
¾–10
1221 фунт.-силы/дюйм.
M20
138 Н-м
B148
¾–10
1221 фунт.-силы/дюйм.
M20
138 Н-м
B168
1-8
2098 фунт.-силы/дюйм.
M24
237 Н-м
