Инструкция по эксплуатации Baldor Редукторы DODGE угловые с косозубой конической передачей серии QUANTIS RHB
Страница 2
2
Данные средства крепления предназначены для всех конфигураций и типов выходного вала. При заказе, пожалуйста, указывайте монтажное положение
с целью заливки корректного объема масла. В случаях установки в положениях, отличных от показанных в настоящем документе для определенных
объемов масла, пожалуйста, см. информацию раздела о монтаже в наклонном положении каталога QUANTIS и обратитесь в инженерно-технический
отдел компании-производителя.
Уровень масла
Вентиляция
Слив масла
Горизонтальная - потолочная установка
Вертикальная настенная установка –
вал двигателя вниз
Вертикальная настенная установка –
вал двигателя вверх
Горизонтальная - настенная установка
Горизонтальная – настенная установка
Горизонтальная - напольная установка
A3
A
B
Модели HB38 и HF38 являются герметичными и оснащены только одной пробкой для заполнения и слива масла.
Не рекомендуется использовать затемненные на рисунке монтажные положения. Использование изделия в не рекомендованных монтажных положениях
аннулирует гарантийные обязательства производителя касательно периода эксплуатации.

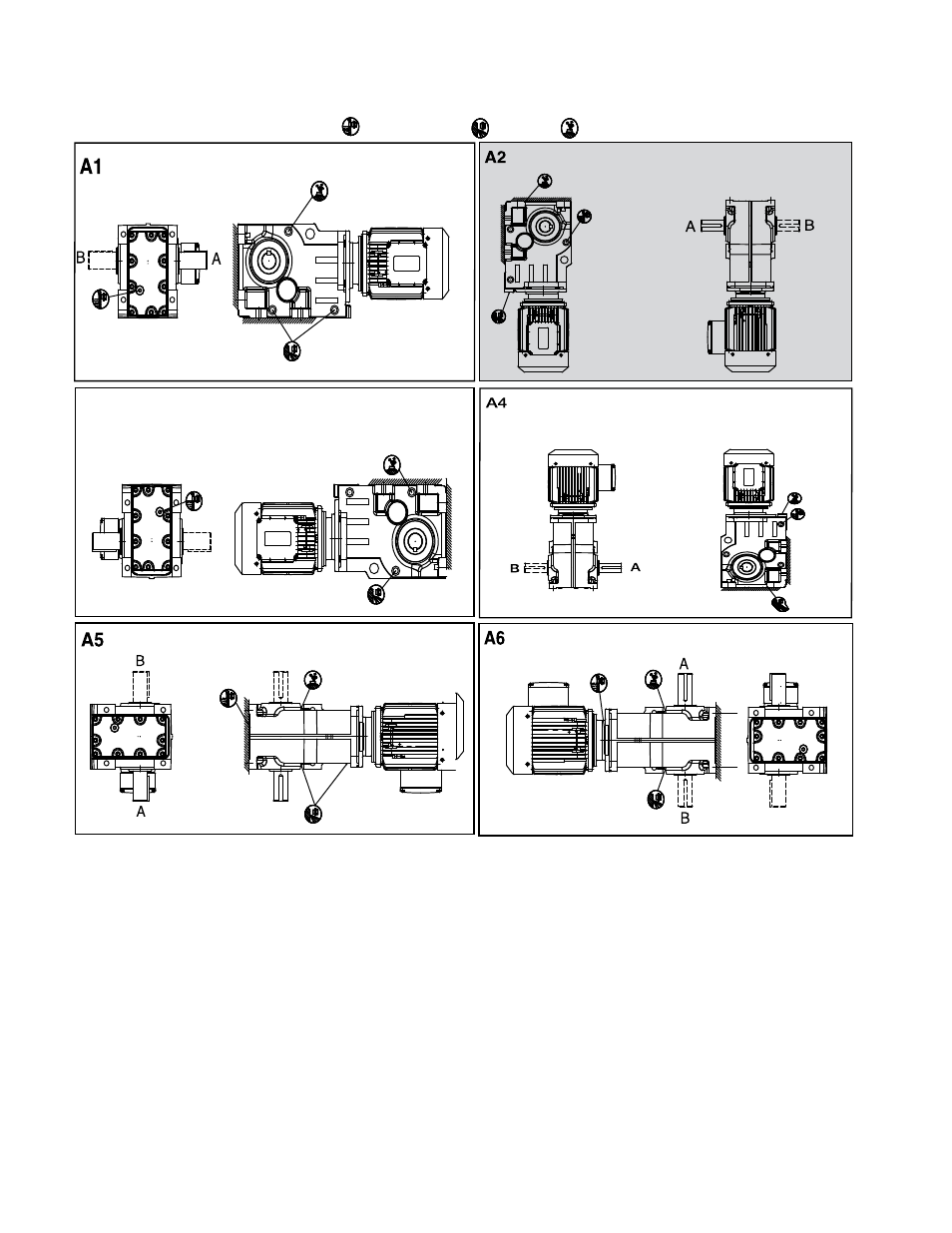

Рис. 1. Монтажные положения.
