Рекомендации по проектированию охлаждения
Для достижения оптимальной эффективности проектируемого охлаждения оборудование следует
разместить в кластерах. Кластер оборудования – это два ряда оборудования почти равной длины,
разделенные горячим или холодным коридором. Ряд оборудования может входить в один или два
кластера.
Все теплоизлучающее оборудование (стойки и ИБП), должным образом расположенное по рядам,
показано в планировке размещения оборудования при помощи цветовой кодировки. Однако
лучшей производительности охлаждения можно добиться благодаря правильно сформированным
кластерам:
• Все ряды имеют одинаковую длину и выровнены в горячих или холодных коридорах.
• Ряды оборудования не включают в себя блоки, проходы или пространства.
• В системах герметизации горячего коридора (HACS) блоки охлаждения расположены попарно
непосредственно друг напротив друга.

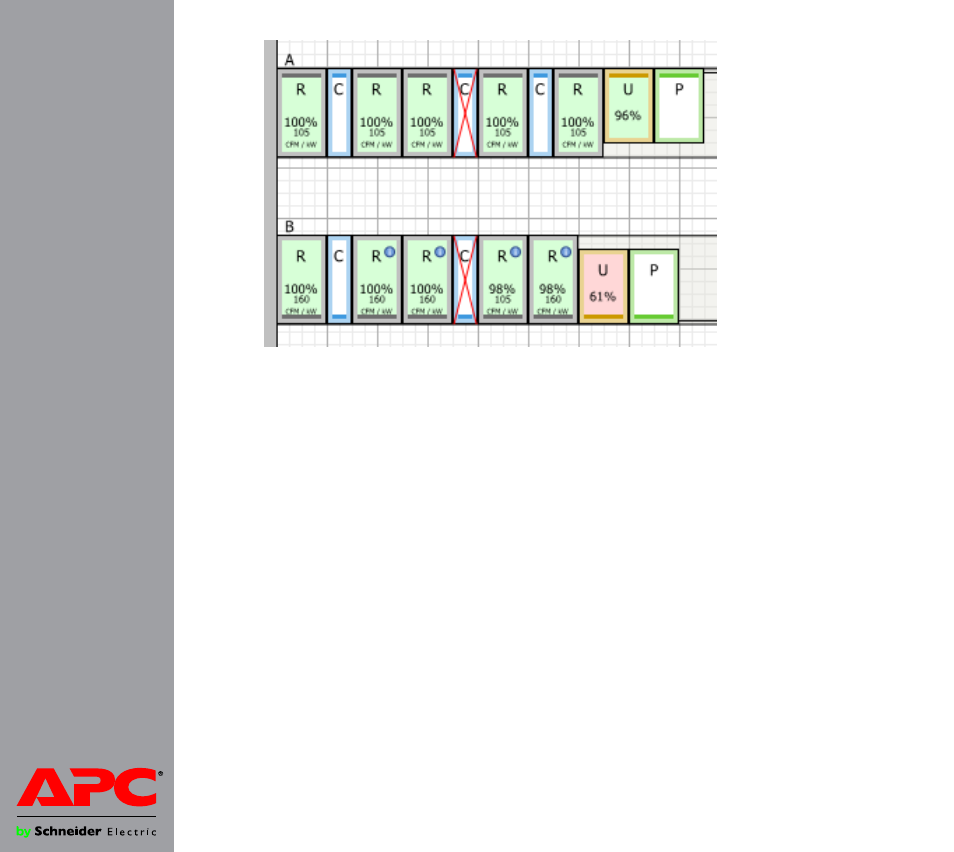

Рис.5. Пример: правильно сформированный кластер
