Cистема кабелей: установка 8
Подключение системы кабелей к шине предохранителей и шине средней точки
(только для ИБП Silcon)

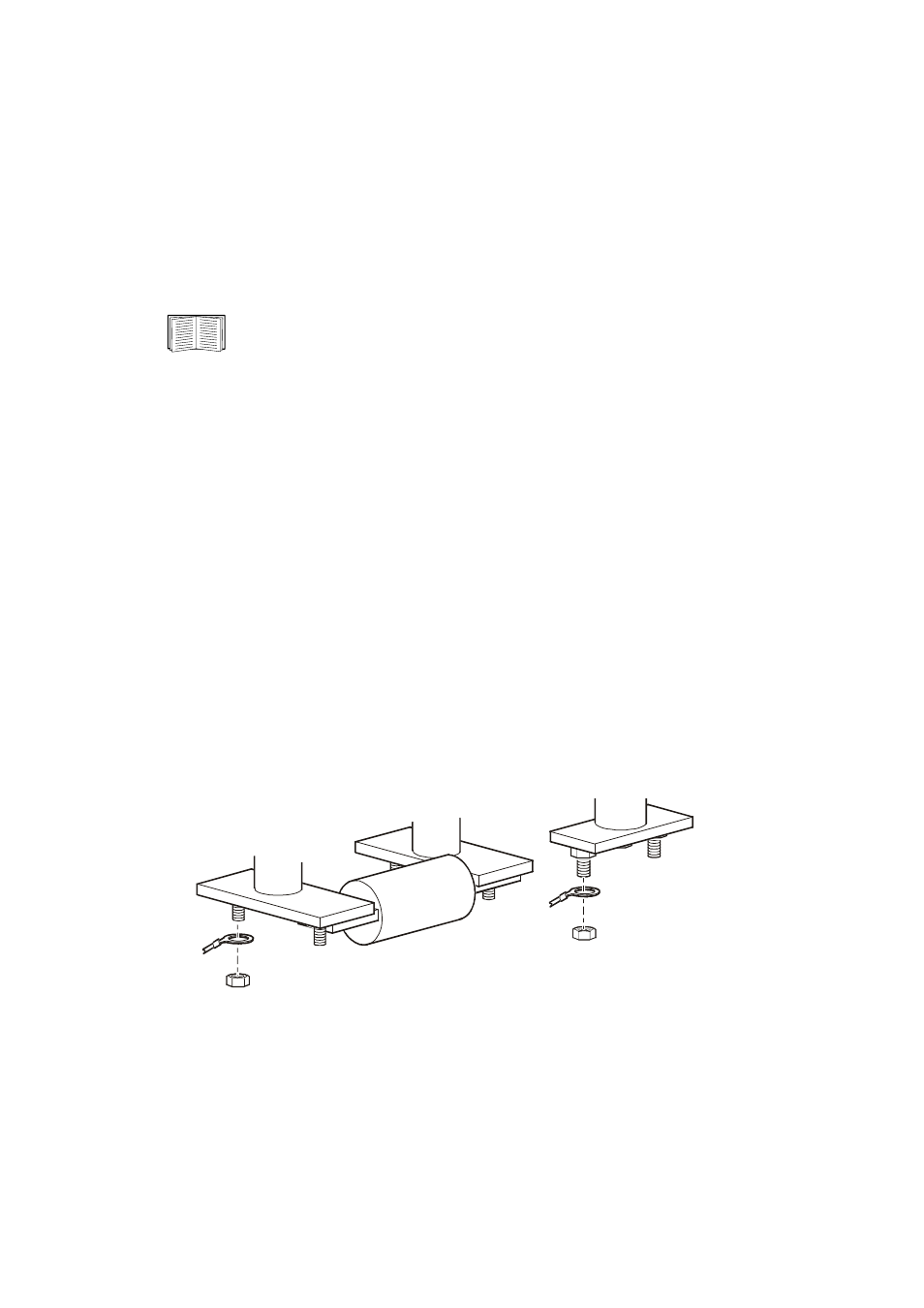

Установите кольцевые зажимы на болты, соответствующие шине предохранителей и шине
средней точки:
1. Снимите гайку с болта.
2. Поместите кольцевой зажим на болт.
3. Заверните гайку обратно.
См. раздел «Установка соединителей шины предохранителей и шины средней
точки (только для серии Silcon)» на стр. 7 для выполнения подключения.
Установка предохранителей номиналом 0,75 А и 5 А (только для ИБП Silcon)
Для установки предохранителей на шину предохранителей и кабелей шины средней точки
выполните следующие действия:
Система с одним шкафом:
1. Установите предохранитель номиналом 0,75 А (0W2237) между кольцевым зажимом
в сборе и положительным кабелем шины предохранителей 1/2 ряда (35А).
2. Установите предохранители номиналом 5 А (0W2015) между кольцевыми зажимами
в сборе и всеми остальными соединителями шины предохранителей и шины средней точки.
Система с двумя шкафами:
1. Установите предохранители номиналом 0,75 А (0W2237) на положительный кабель шины
предохранителей положительного ряда кабельной системы (35A).
2. Установите предохранители номиналом 5 А (0W2015) между кольцевыми зажимами
в сборе и всеми остальными соединителями шины предохранителей и шины средней точки.
Midpoint Bus
Fuse Bus
m
ph0
1
07a
Шина предохранителей Шина средней точки
