7
Cистема кабелей: установка
Дополнительные процедуры подключения
(только для ИБП серии Silcon)
Установка соединителей шины предохранителей и шины средней точки
(только для серии Silcon)
Найдите соединители шины предохранителей 1/2 и соединители шины средней точки 1/2 на
внутренней стороне крыши шкафа.
• Положительные соединители шины предохранителей и соединители шины средней точки
находятся на правой стороне шкафа.
• Отрицательные соединители шины предохранителей и соединители шины средней точки
находятся на левой стороне шкафа.
Для определения необходимых подключений выполните следующие действия:
1. Если производится установка кабельных систем в одном шкафу, выполните следующие
подключения:
• один положительный соединитель шины предохранителей 1/2 (34А);
• два положительных соединителя средней точки 1/2 (35А и 1B);
• один отрицательный соединитель шины предохранителей 1/2 (33В).
2. Если производится установка кабельных систем в двух шкафах, выполните следующие
подключения:
Шкаф А:
• один положительный соединитель шины предохранителей 1/2 (34А);
• два положительных соединителя средней точки 1/2 (35А).
Шкаф В:
• два отрицательных соединителя шины предохранителей 1/2 (1В);
• один отрицательный соединитель шинного предохранителя 1/2 (33В).

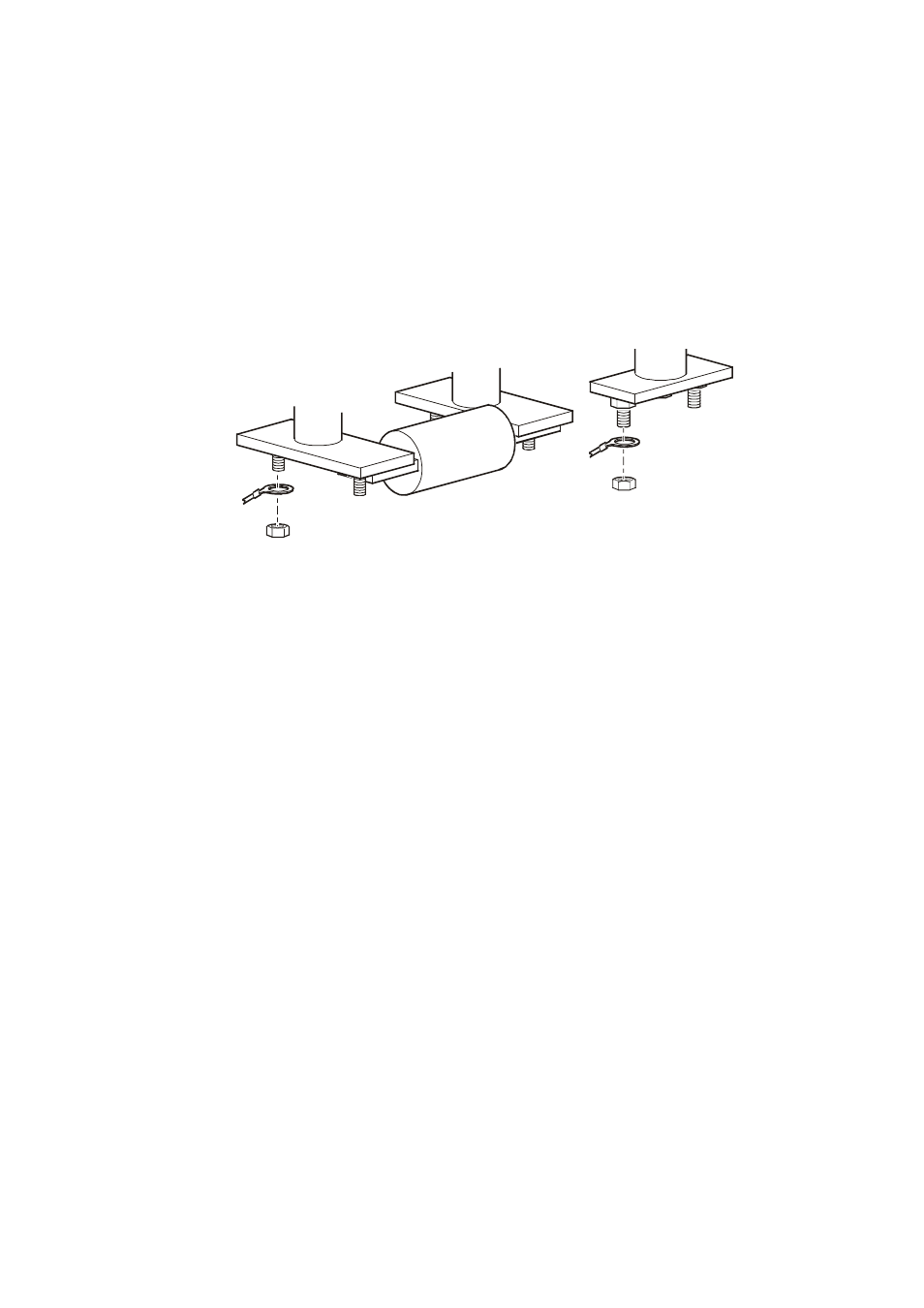

Midpoint Bus
Fuse Bus
m
ph0
1
07a
Шина средней точки
Шина предохранителей
