Cистема кабелей: установка 6

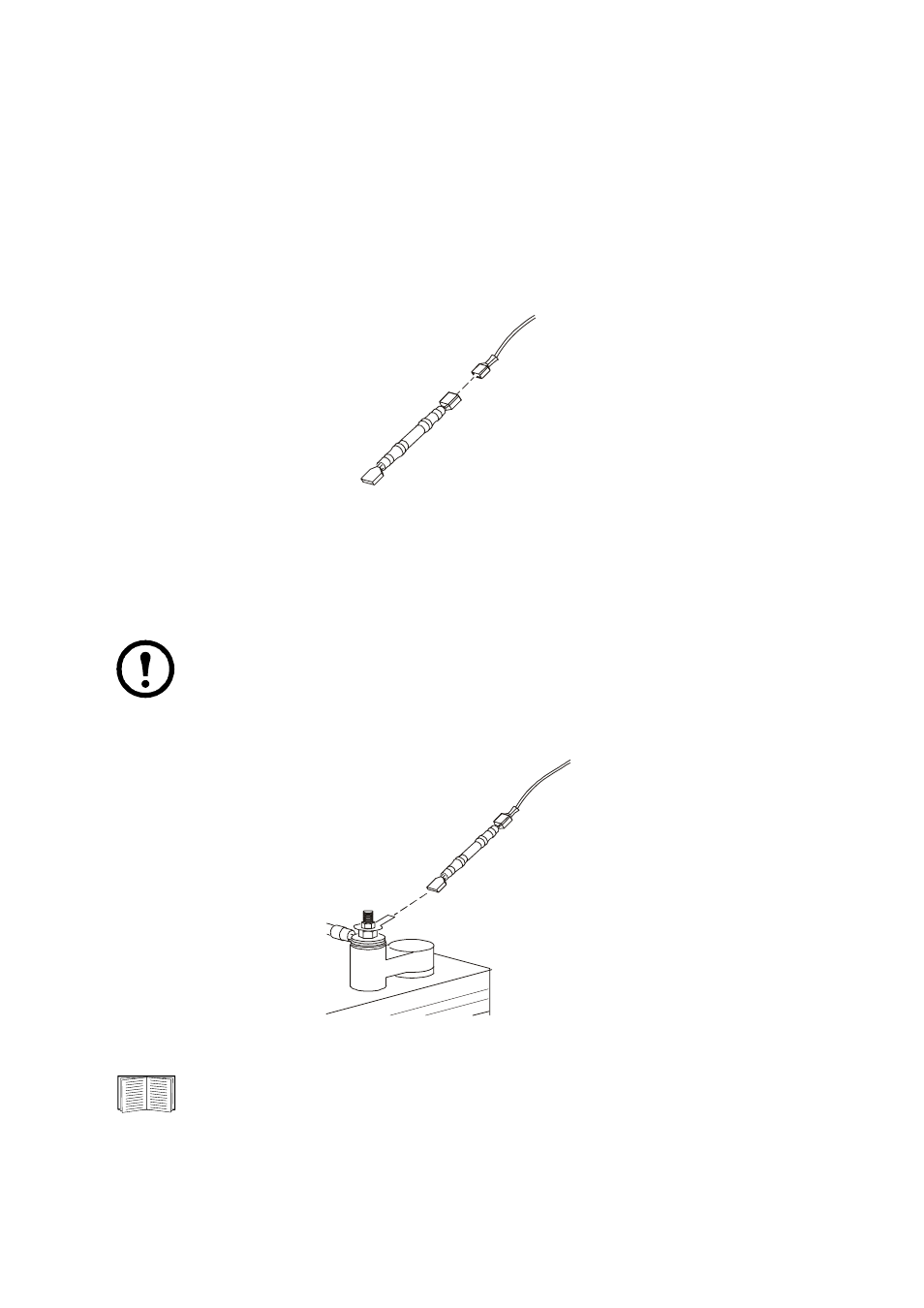

Установка батареи и силовых предохранителей
Подключите предохранитель номиналом 5 А (0W2015) к разъемам кабелей:
• Ряды 1А – 33А (количество батарей в системе +1).
• Ряды 1B – 33B (если имеется).
• Ряд 35А (кабель отрицательного напряжения).
Подключите предохранитель номиналом 0,75 А (0W2237) к ряду 34А
(кабель положительного напряжения).
Подключение кабелей батареи
Подключите разъем каждого предохранителя к отводам на шайбах, установленных
на положительных клеммах каждой батареи.
Примечание. Каждый кабель отмечен номером, в соответствии с которым
выполняется правильное подключение к батарее. Например, батарея с отметкой
1А подключается к батарее 1 ряда А, и так далее.
Дополнительную информацию по подключению батареи и кабеля см. на схеме
контактов разъемов батареи (стр. 13) и на схеме батареи (стр. 14).
