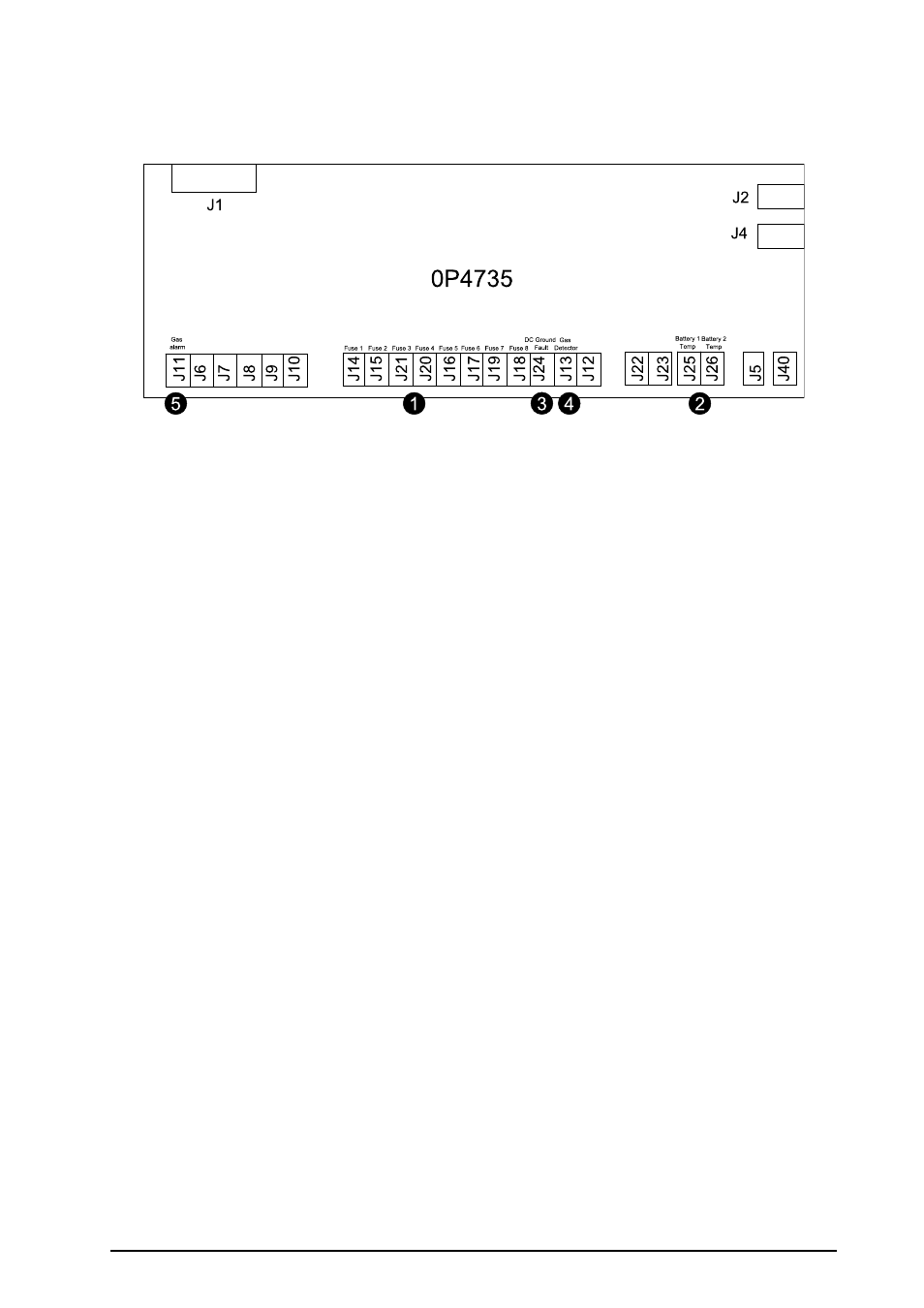

Подключение коммуникационных кабелей BBE
0P4735 в BBE
1.
Подключите кабели индикаторов предохранителей от предохранителей в батарейном
блоке к J14-J21. Если они не используются, замкните входы, так как они настроены как
нормально замкнутые (NC).
2.
Установите датчики температуры батареи в батарейном блоке в соответствии с
документацией, поставляемой в комплекте с этими датчиками, и подключите кабели
датчиков температуры батареи к J25 и J26.
3.
Подключите кабель устройства обнаружения замыкания на землю постоянного тока к
J24. Если они не используются, замкните входы, так как они настроены как нормально
замкнутые (NC).
4.
Подключите кабели детектора газа к J13. Если они не используются, замкните входы, так
как они настроены как нормально замкнутые (NC).
5.
Подключите кабель от реле газосигнализатора к J11.
990–2806H-028 Symmetra™ PX250/500 кВт, 400/480 В Одиночная и параллельная установка
45
