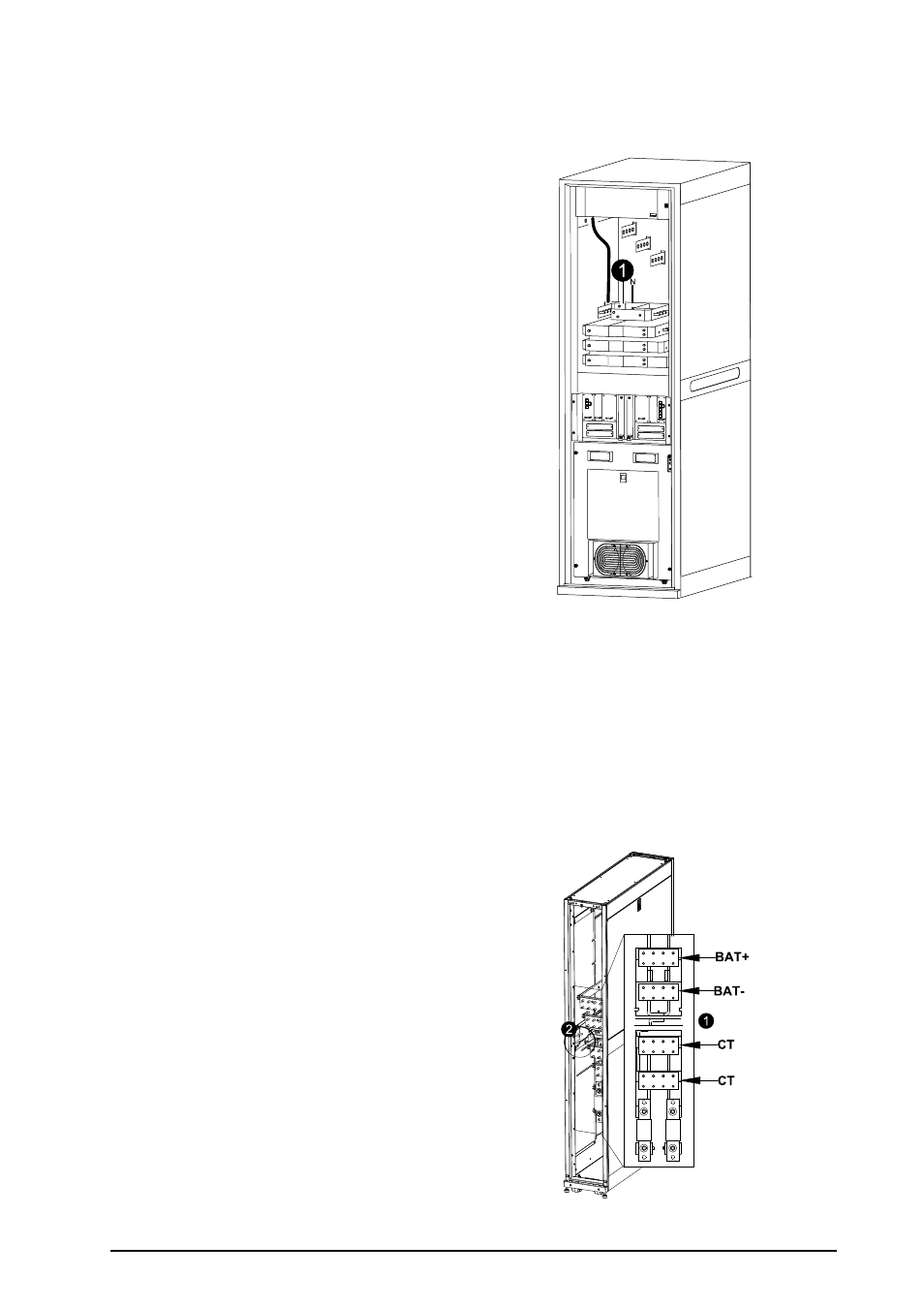

Подключение технического заземления
1. Подключите заземляющий электрод к шине
нейтрали в шкафу входа/выхода/байпаса
к клемме с меткой Grounding Electrode
Terminal — E(Клемма заземляющего
электрода — E). Шкаф входа/выхода/байпаса
Подключение аккумуляторных кабелей в системах
с удаленным батарейным массивом
Подключение аккумуляторных кабелей в системах с верхним
кабельным вводом
1. Подключите один конец аккумуляторных
кабелей к кабельным клеммам BAT+, BAT-
и CT (средняя точка) в боковом шкафу с
батареями.
2. Подключите кабель заземления/защитного
заземления.
Боковой шкаф с батареями
990–2806H-028 Symmetra™ PX250/500 кВт, 400/480 В Одиночная и параллельная установка 23
