Вспомогательная плата контроля и плата
подключений/отключений аварийного выключателя

В данном разделе описывается установка вспомогательной платы контроля и платы
подключений/отключений аварийного выключателя (ECT) в панель сервисного байпаса (MBP)
клиента.

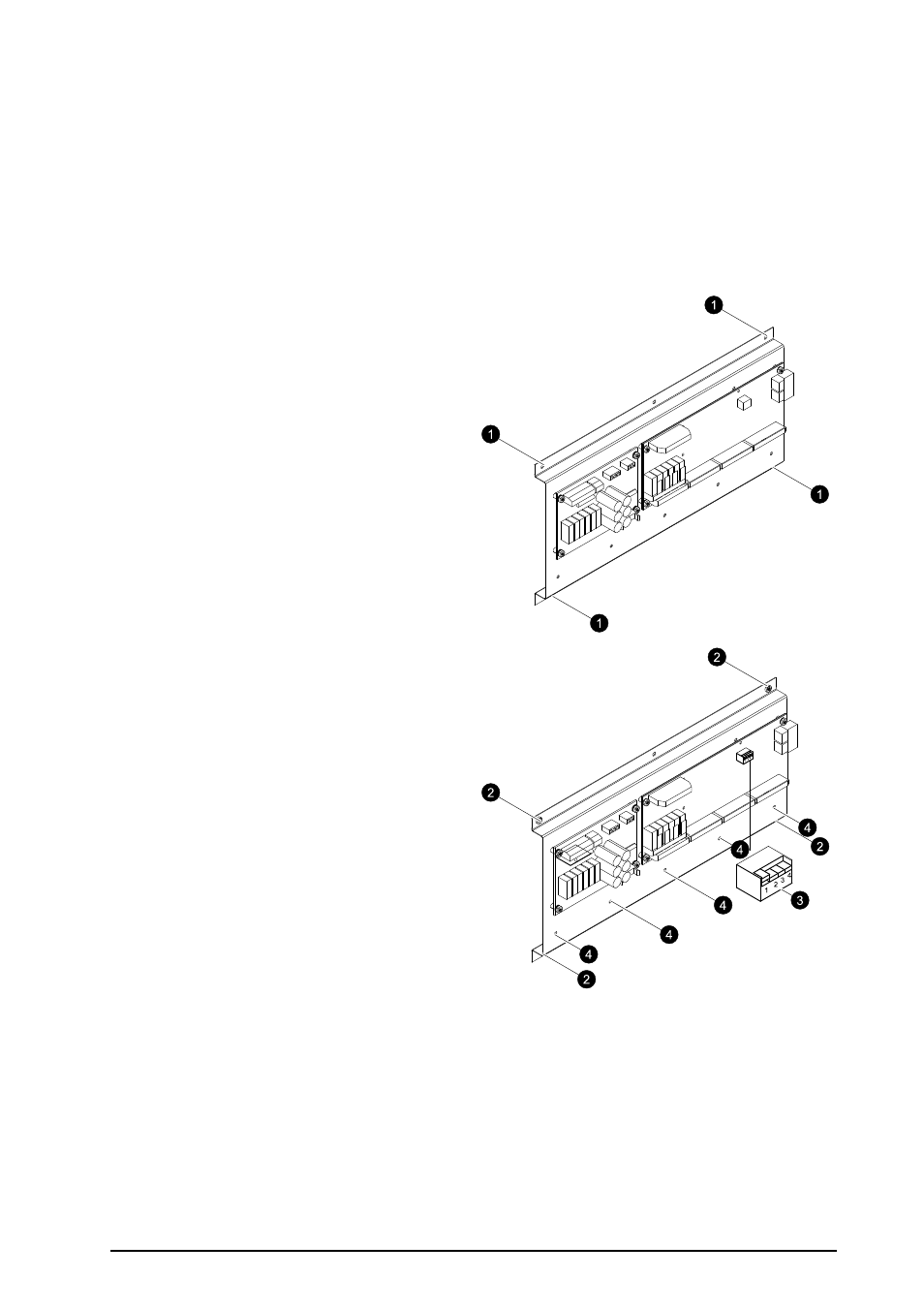

Установка модуля

1.

Разметьте отверстия на отшлифованной
поверхности панели сервисного байпаса
и просверлите четыре отверстия (5,5 мм
при использовании предоставленных гаек
или 4,5 мм при использовании резьбовых
гаек). Рекомендуемая толщина металла
составляет от 1 до 1,5 мм (от 0,39 до 0,059
дюйма).

2.

Закрепите модуль четырьмя входящими в
комплект поставки винтами и гайками M5.

3.

Убедитесь, что DIP-переключатель
вспомогательной платы контроля настроен
на использование в устанавливаемой
клиентом панели сервисного байпаса
(контакт 1 вверх и контакты 2–4 вниз).

4.

Установите входящие в комплект поставки
кабельные стяжки в предварительно
просверленные отверстия в нижней части
модуля для крепления всех сигнальных
проводов.

990–2806H-028 Symmetra™ PX250/500 кВт, 400/480 В Одиночная и параллельная установка

33
