16 InfraStruXure Manager
Сведения об устройстве

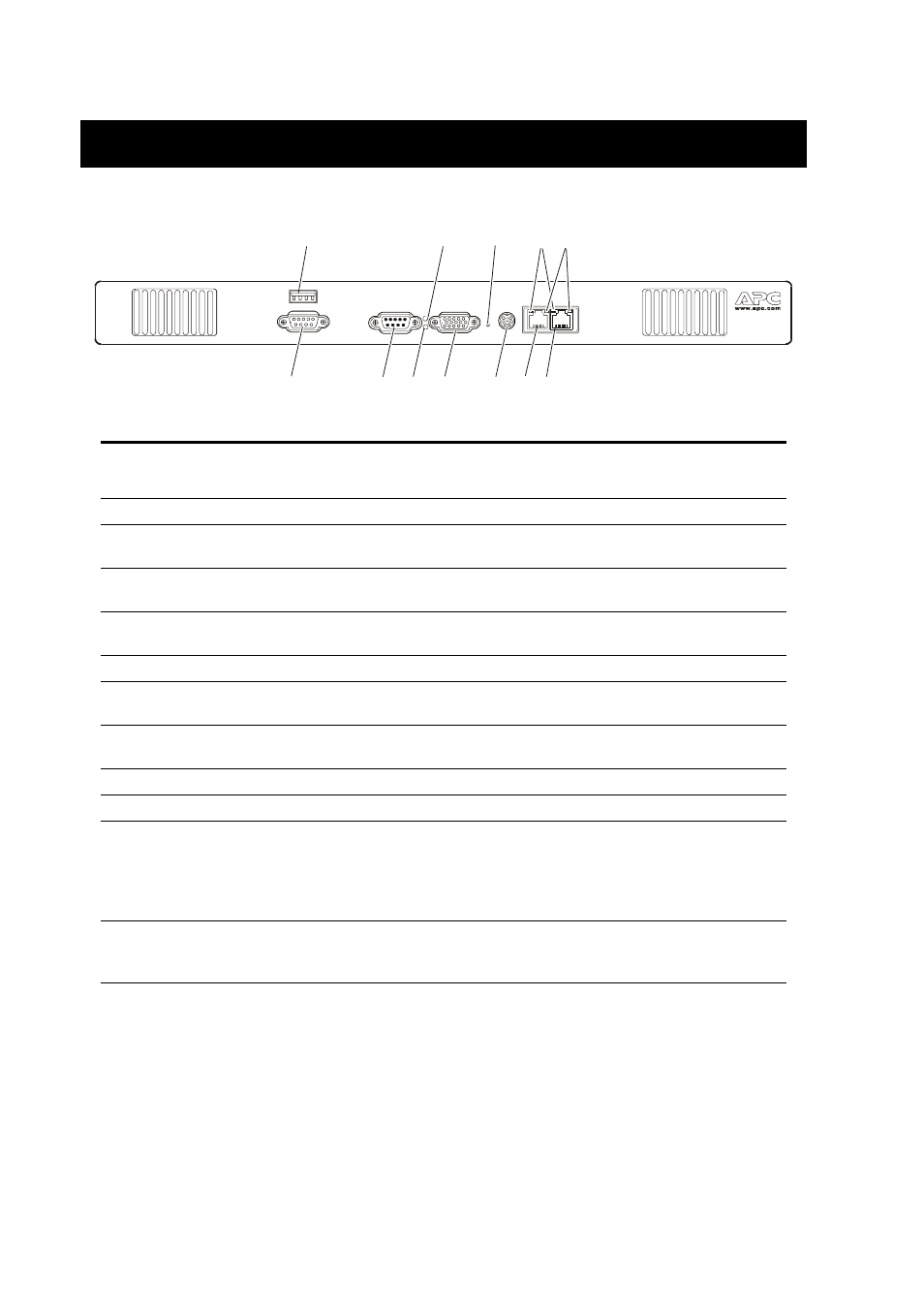

Передняя панель APC InfraStruXure Manager
Обозначение Функция
 COM 2
RS-485
Порт RS-485 , обеспечивающий интеграцию с системой диспетчеризации
инженерного оборудования здания посредством протокола MODBUS ® .
 USB 1 Порт Universal Serial Bus (универсальной последовательной шины) (USB 1.1).
 COM 1
RS-232 Порт RS-232 .
 HDD Индикатор накопителя на жестком диске. Если индикатор горит желтым, это
означает, что в данный момент осуществляется доступ к диску.
 Pwr Индикатор питания. Если индикатор горит зеленым, на InfraStruXure Manager
подается питание.
 Monitor Порт монитора VGA, зарезервированный для использования в дальнейшем.
 Reset Выключатель, с помощью которого осуществляется перезагрузка APC
InfraStruXure Manager.
 Kbd Порт PS/2 для подключения клавиатуры, зарезервированный для использования в
дальнейшем.
 User LAN Ethernet -порт для подсоединения к общедоступной сети.
 APC LAN Ethernet-порт для подсоединения к частной сети APC.
 100 Индикатор скорости передачи данных:
Не горит - означает, что сеть работает в обычном режиме со скоростью передачи
данных 10 Мбит/сек.
Горит желтым - означает, что сеть работает в обычном режиме со скоростью
передачи данных 100 Мбит/сек.
 Rx/Tx Индикатор Rx/Tx:
Мигает зеленым - означает наличие обмена данными через порт.
Не горит - означает отсутствие обмена данными через порт.
InfraStruXure
Manager Reset
APC LAN User LAN
COM 2 RS-485 COM 1RS-232
Pwr
HDD Monitor
Kbd
USB1


    
 
Rx/Tx 100
 

