InfraStruXure Manager 7
Подключение коммуникаций
Обзор сетевых подключений
InfraStruXure Manager обеспечивает возможность управления другими устройствами APC,
подключенными к сети. Данное устройство может подключаться как к существующей сети
(порт "User LAN"), так и к частной сети APC (порт "APC LAN") для управления
подключенными к соответствующей сети устройствами APC. По возможности следует
использовать локальную сеть APC для подключения устройств APC.
Подсоединение сетевых кабелей к устройствам InfraStruXure
1. Подсоедините сетевой кабель CAT-5 к сетевому порту каждого устройства APC или
платы управления устройства APC.
2. Подсоедините сетевые кабели CAT-5 к Ethernet-портам на PDU/БРП для монтажа в
стойку и на блоке контроля в устройстве распределения питания PDU/УРП InfraStruXure.

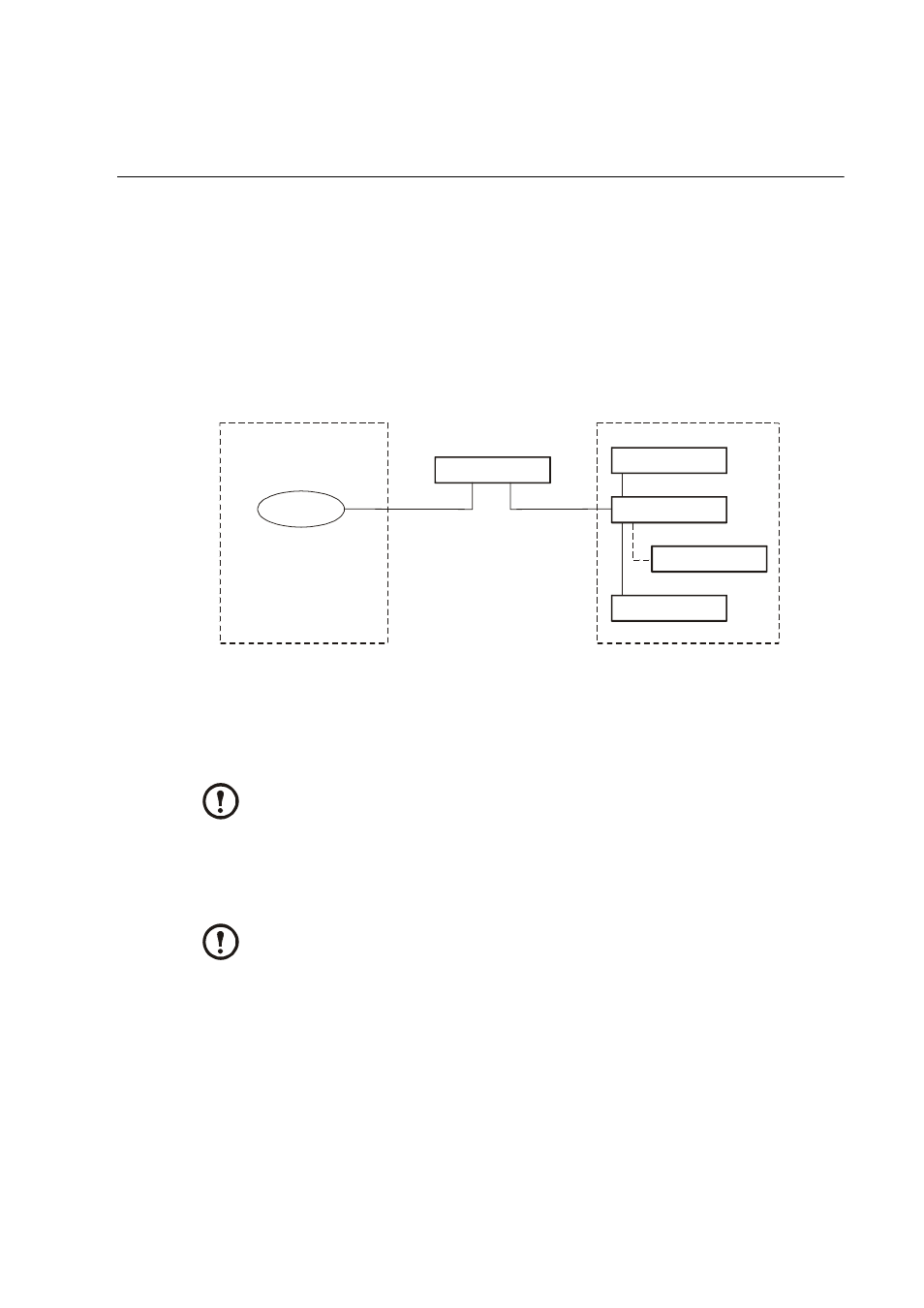

APC LAN port
Managed device 2
User LAN
User LAN port
APC switch 1
Private network
ISX manager
Public network
APC switch 2
Managed device 1
Пользователь
ЛС
Менеджер ISX
Управляемое
устройство 1
Коммутатор APC 1
Коммутатор APC 2
Управляемое
устройство 2
Порт ЛС
пользователя
Порт ЛС APC
Частная сеть Общедоступная сеть
Внимание
InfraStruXure Manager может управлять любым устройством APC, имеющим
сетевой порт.
Внимание
Если для работы ИБП в системе InfraStruXure, подключенного к частной сети,
запущено программное обеспечение для завершения работы сети - PowerChute
® ,
необходимо приобрести вторую сетевую плату управления. Эту плату следует
установить во второй разъем ИБП и подключить ее к общедоступной сети.
Вторая плата управления не требуется в случае, если ИБП подключен к
общедоступной сети.
