Установка: Подключение коммуникаций
InfraStruXure Manager
9
Если необходимо проложить кабели передачи данных под фальшполом, следуйте
следующим правилам:
– Не выполняйте прокладку кабелей передачи данных внутри устройства распределения
электропитания InfraStruXure к полу - ни в кабелепроводе силовых кабелей, ни каким-
либо иным образом. Индуцированное напряжение от силовых кабелей может создавать
помехи процессу передачи данных. Прокладывайте кабели передачи данных с верхней
части PDU/УРП InfraStruXure вниз и далее внутри первого монтажного шкафа
NetShelter в пол.
– Индуцированное напряжение может создавать помехи также под полом, если кабели
передачи данных расположены слишком близко к каким-либо силовым кабелям.
Несмотря на то, что передача данных может быть успешной после первоначальной
установки, в дальнейшем добавление силовых кабелей в пространство под полом для
нового оборудования в центре обработки данных может нарушить целостность
процесса передачи данных в системе InfraStruXure.
Подсоединение InfraStruXure Manager и коммутатора (или концентратора)
В этом разделе приведено описание процедур установки применительно к системе
InfraStruXure.

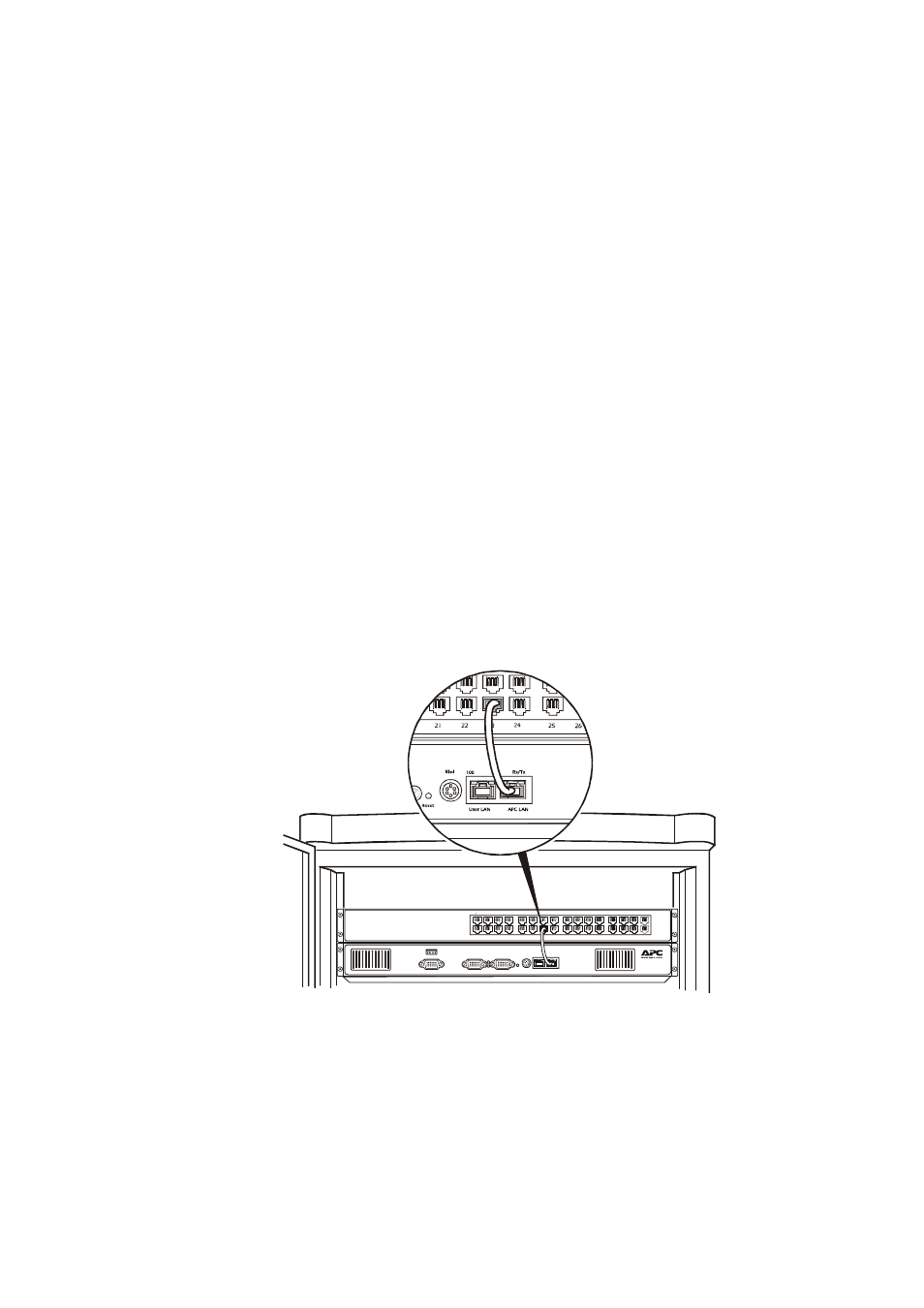

1. Подсоедините порт APC LAN InfraStruXure Manager к любому сетевому порту на
концентраторе, используя сетевой соединительный кабель типа CAT-5 (прилагается).
.
InfraStruXure
Manager
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Link- Rx
Res et
APC LAN
User LAN
100
CO M 2 RS-4 85
CO M 1 RS-2 32
Pwr
HDD
Monito r
Kb d
USB1
