3.
Перейдите к элементу UPS into Bypass
(Переключить ИБП в режим байпаса) с
помощью клавиш навигации ВВЕРХ/ВНИЗ
и нажмите клавишу ВВОД.

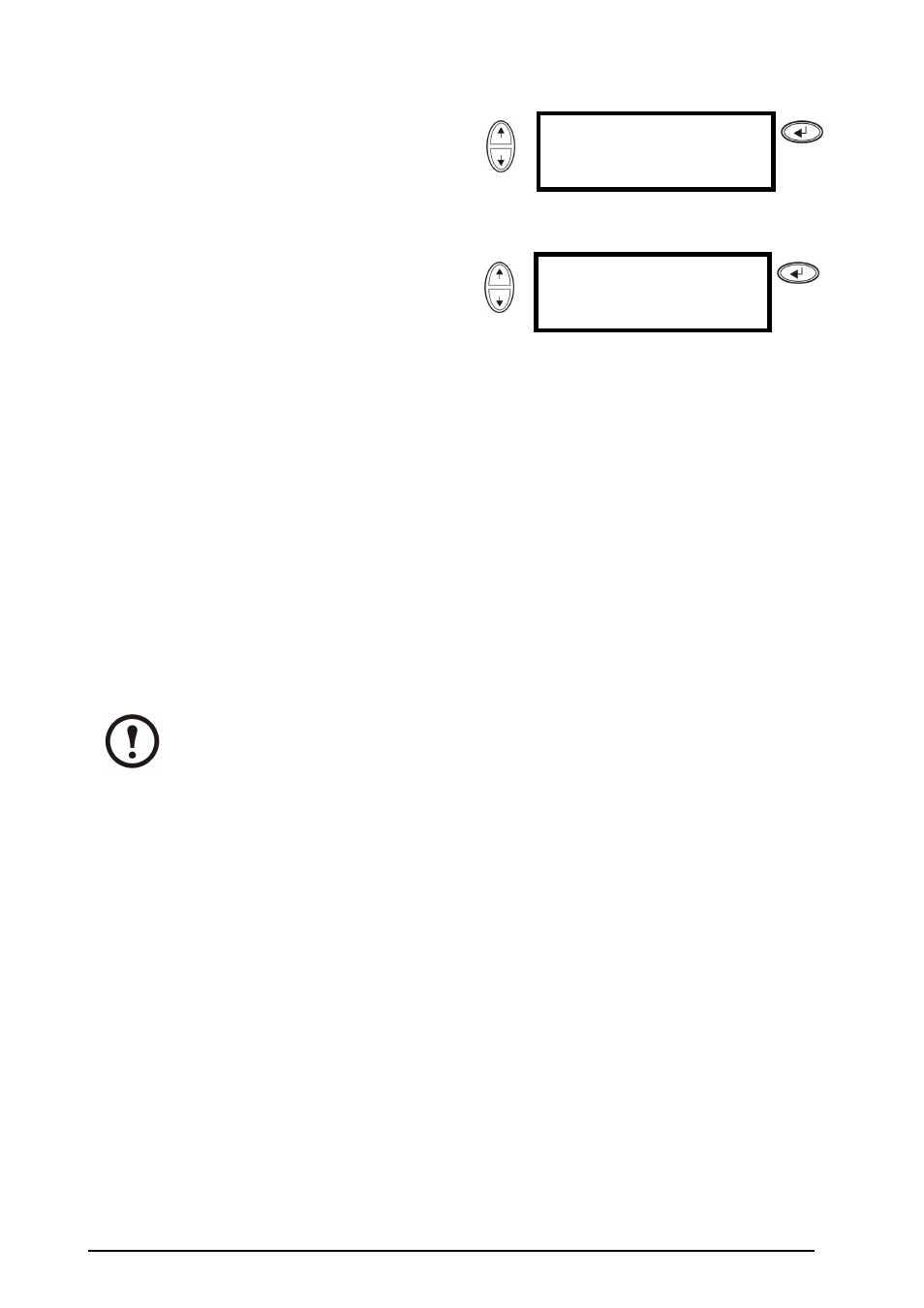

Используйте
Нажмите
→ UPS into Bypass
Do Self test
Simulate Power Fail
Start Runtime Cal
4.
Перейдите к элементу YES, UPS into Bypass
(Да, переключить ИБП в режим байпаса) с
помощью клавиш навигации ВВЕРХ/ВНИЗ
и нажмите клавишу ВВОД.
Используйте
Нажмите
Confirm:
UPS into Bypass
NO, ABORT
→ YES, UPS into Bypass
5.
На ИБП: на экранах всех модулей ИБП
проверьте, что они работают в режиме
байпаса. На каждом модуле ИБП должен
гореть желтый светодиодный индикатор.
6.
На внешней панели байпаса: убедитесь, что
горит индикатор байпаса (H3) на Q3.
7.
На внешней панели байпаса: поверните
выключатель байпаса (Q3) в положение «|»
(ON).
8.
На внешней панели байпаса: убедитесь, что
горит индикатор выходного выключателя
изоляции (H4) на Q4.
9.
На внешней панели байпаса: поверните
выходной выключатель изоляции (Q4)
в положение «O» (OFF). Теперь ИБП
находится в режиме внешнего ремонтного
байпаса с сохранением подачи питания
на батареи. Примечание. Если требуется
полное отключение модулей ИБП, выполните
действия 11-18.
Примечание: Примечание. Если
требуется полное отключение
модулей ИБП, выполните действия
11-18.
10.
На ИБП: отключите каждый модуль ИБП с
помощью дисплея, выбрав Control > Turn
Load Off > Yes, Turn Load Off (Управление
> Отключить нагрузку > Да, отключить
нагрузку).
11.
На внешней панели байпаса: убедитесь, что
горят все выходные индикаторы (H2a, H2b,
H2c) для Q2.
12.
На внешней панели байпаса: поверните все
выходные выключатели (Q2) в положение
«O» (OFF).
13.
На внешней панели байпаса: поверните
входной выключатель (Q5) (если есть) в
положение «O» (OFF).
14.
На внешней панели байпаса: поверните все
входные выключатели (Q1) в положение «O»
(OFF).
15.
В монтажном шкафу XR (если есть):
установите выключатели постоянного тока в
положение OFF.
16.
На ИБП: отсоедините батареи (если есть),
выдвинув их к красной линии отключения,
проведенной на каждом блоке батарей.
17.
В монтажном шкафу XR (если есть):
отсоедините батареи, выдвинув их к красной
линии отключения, проведенной на каждом
блоке батарей.
18.
Обесточьте все входы ИБП.
Перевод в обычный режим работы из режима внешнего байпаса
