96
-RU
Установка антенны GPS
<Внутри автомобиля>
1. Приклейте заземляющую прокладку по центру приборного щитка в непосредственной близости от лобового стекла на
расстояние в один дюйм.
2. Прикрепите антенну GPS по центру заземляющей прокладки. (боковая часть кабины обращена к боковой части автомобиля)
<Снаружи автомобиля>
С передней или задней части крыши автомобиля.
Прокладка кабеля антенны GPS
Не сгибайте и не сворачивайте кабель антенны GPS.
• При установке INA-W910R на автомобиль убедитесь, что задняя часть устройства и кабель не погнуты.
Подсоединение антенны GPS
Надежно подсоедините разъем антенны GPS к INA-W910R.

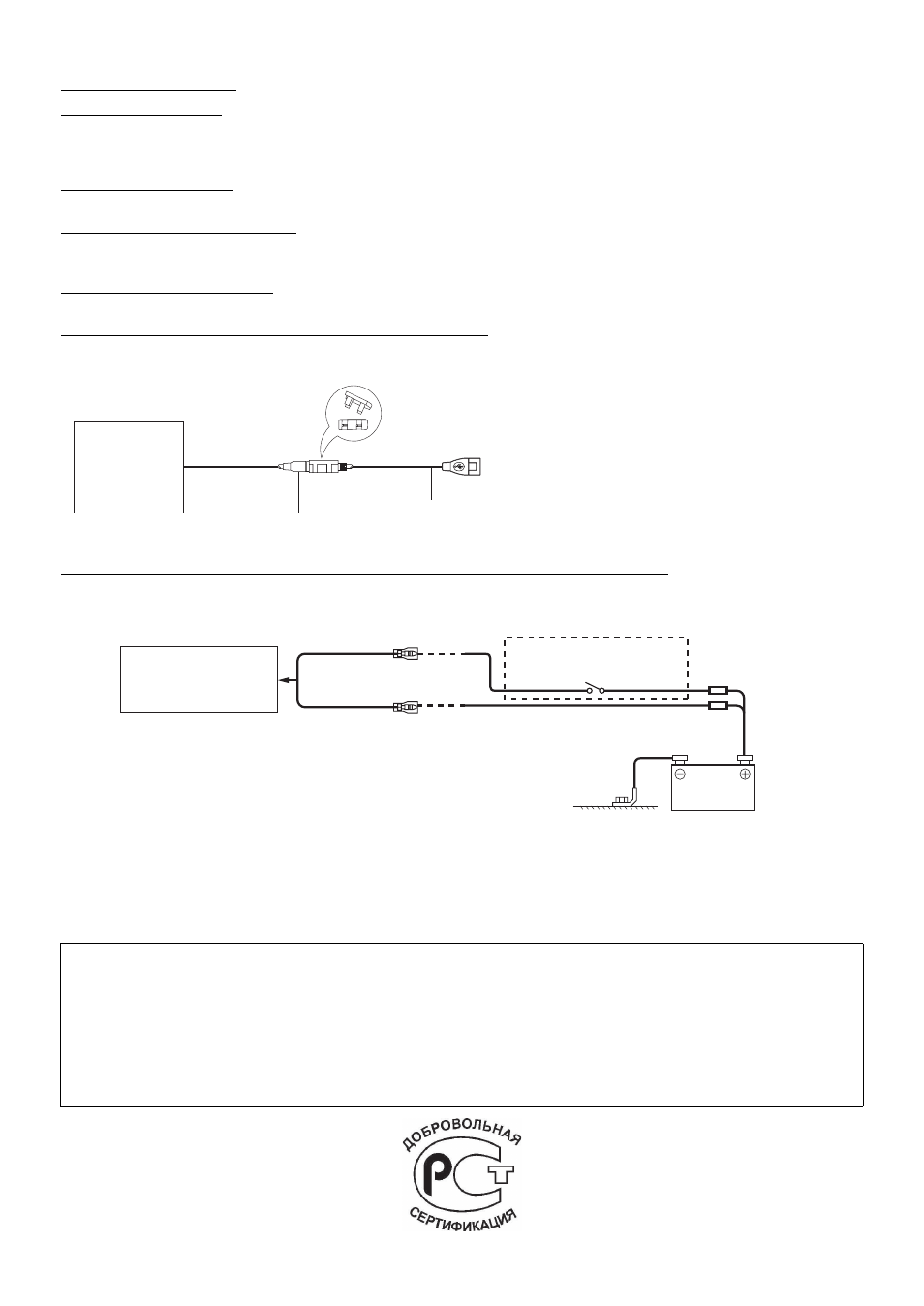

Подсоединение удлинительного кабеля USB (в комплекте)
Подсоедините удлинительный кабель USB к USB-разъему устройства, а затем закрепите соединение с помощью прилагаемой к
удлинительному кабелю USB коробки замка, как показано ниже.
Предотвращение внешних шумов в аудио системе.
• Найдите устройство и проложите провода на расстоянии не менее чем 10 см от автомобильной электропроводки.
• Выводы батареи питания должны проходить как можно дальше от других проводов.
• Надежно подсоедините провод заземления к оголенной металлической поверхности (при необходимости удалите
краску, грязь или смазку) корпуса автомобиля.
• При установке дополнительного шумоподавителя по возможности подключайте его как можно дальше от данного устройства.
Дилеры Alpine могут предложить различные модели шумоподавителей, обращайтесь к ним за дополнительной информацией.
• За дальнейшей информацией обращайтесь к своему дилеру Alpine, так как ему больше всего известно о мерах по
предотвращению шумов.
INA-W910R
USB-разъем Кабель (прилагается)
INA-W910R
(Красный)
(Желтый)
ОДНОПОЛЮСНЫЙ
ПЕРЕКЛЮЧАТЕЛЬ
(приобретается дополнительно)
ПРЕДОХРАНИТЕЛЬ
(5 A) (приобретается
дополнительно)
ПРЕДОХРАНИТЕЛЬ (20 A)
(приобретается дополнительно)
Батарея
ACC
БАТАРЕЯ
Схема подключения однополюсного выключателя (приобретается дополнительно)
(Если источник питания ACC недоступен)
• Если в автомобиле не установлен источник питания ACC, установите приобретаемые дополнительно однополюсный
переключатель и предохранитель.
• Показанные выше схема подключения и сила тока предохранителя применяются в случае индивидуального использования
устройства INA-W910R.
• Если переключаемый вывод питания (зажигание) INA-W910R напрямую подключен к положительному (+) полюсу
автомобильного аккумулятора, INA-W910R потребляет небольшой ток (несколько сотен миллиампер) даже при
выключении переключателя питания, и аккумулятор может разрядиться.
