95
-RU

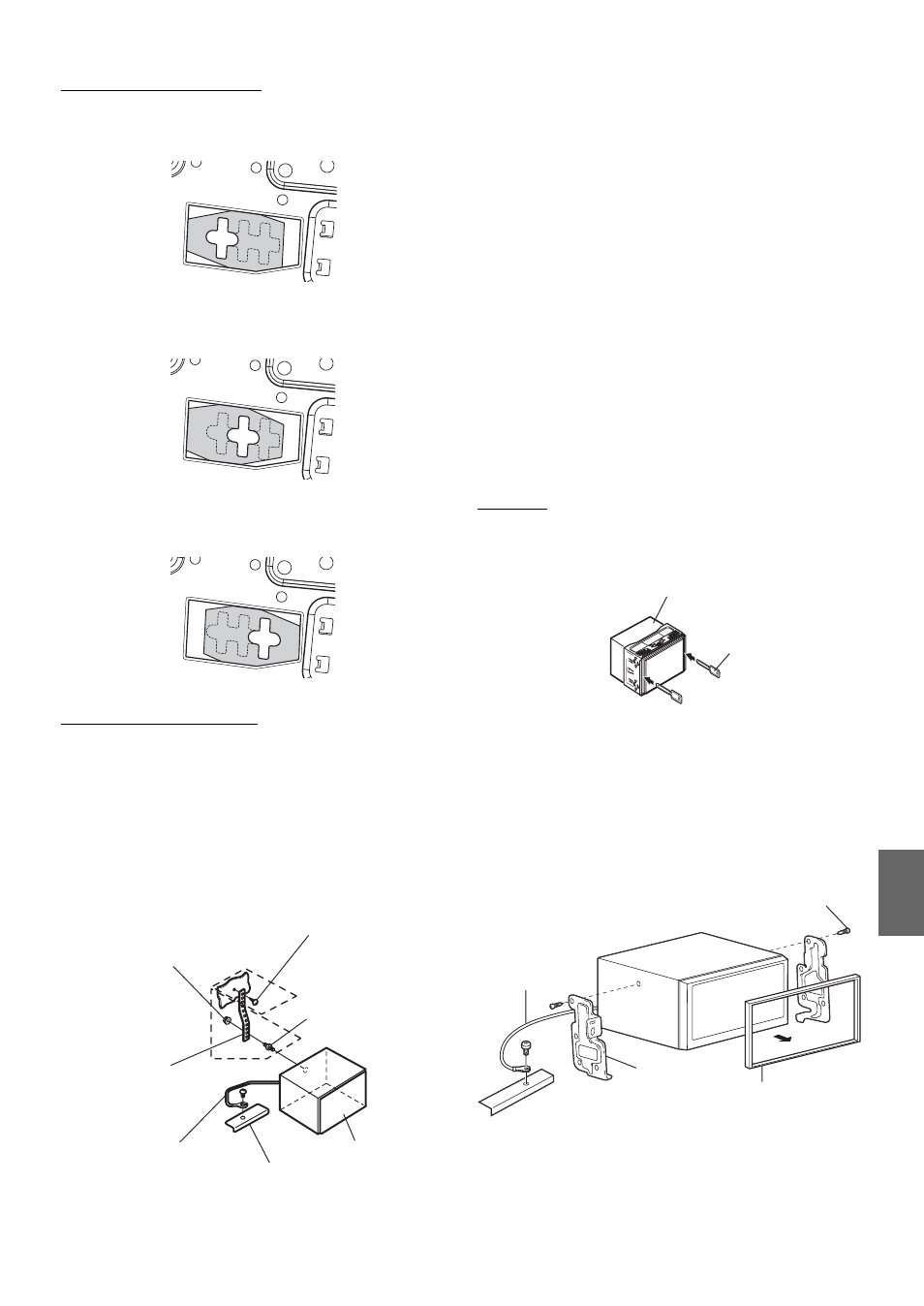

Использование уплотнения
При установке выбрано положение A.
Установите уплотнение, закрыв им монтажные отверстия B
и C.
При установке выбрано положение B.
Установите уплотнение, закрыв им монтажные отверстия A
и C.
При установке выбрано положение C.
Установите уплотнение, закрыв им монтажные отверстия A
и B.
Установка лицевой панели
*
2
Если выбрано положение A, можно установить входящую
в комплект лицевую панель.
Если выбрано положение B, лицевую панель необходимо
изменить перед установкой.
Для изменения лицевой панели обратитесь к своему
дилеру Alpine.
Если выбрано положение C, не удастся установить
лицевую панель. Проконсультируйтесь у своего дилера
Alpine.
Удаление
1. Вставьте в устройство ключи для кронштейна
вдоль направляющих с каждой стороны. Теперь
можно вынуть устройство из монтажного стакана.
2. Выдвиньте устройство, оставляя его
незаблокированным.
<ЯПОНСКИЕ АВТОМОБИЛИ>
Отсоедините лицевую панель, прикрепите заземляющий провод
устройства к оголенной металлической поверхности с помощью
винта (*), уже закрепленному на корпусе автомобиля.
Прикрепите оригинальный монтажный кронштейн с каждой
стороны INA-W910R с помощью винтов, входящих в комплект
INA-W910R.
4
Шуруп
Двухсторонний болт
Данное устройство
Корпус
Вывод
заземления
Металличес-кая
монтажная
полоса
Шестигранная гайка (M5)
* 2
* 1
Если автомобиль оборудован кронштейном,
вставьте длинный болт с шестигранной головкой
в заднюю панель устройства INA-W910R и
наденьте на болт резиновый колпачок. Если
автомобиль не оборудован кронштейном,
укрепите на главном блоке металлическую
монтажную полосу (не входит в комплект).
Прикрепите заземляющий провод устройства к
оголенной металлической поверхности с
помощью винта (*
1 ), уже закрепленного на
корпусе автомобиля. Подключите все выводы
устройства INA-W910R в соответствии с
описанием, представленным в разделе
ПОДКЛЮЧЕНИЕ.
• Винты с маркировкой “*
2
”: используйте
соответствующие винты для выбранного расположения
установки.
5 Вставьте устройство INA-W910R в приборную
панель до щелчка. Это гарантирует правильную
фиксацию устройства и не позволяет ему
случайно выскочить из приборной панели.
Данное устройство
Ключи для
кронштейна
(в комплекте)
Вывод
заземления
Корпус
Винты (M5 × 8) (в комплекте)
Лицевая панель
(в комплекте)
Монтажный
Кронштейн
*
