94
-RU

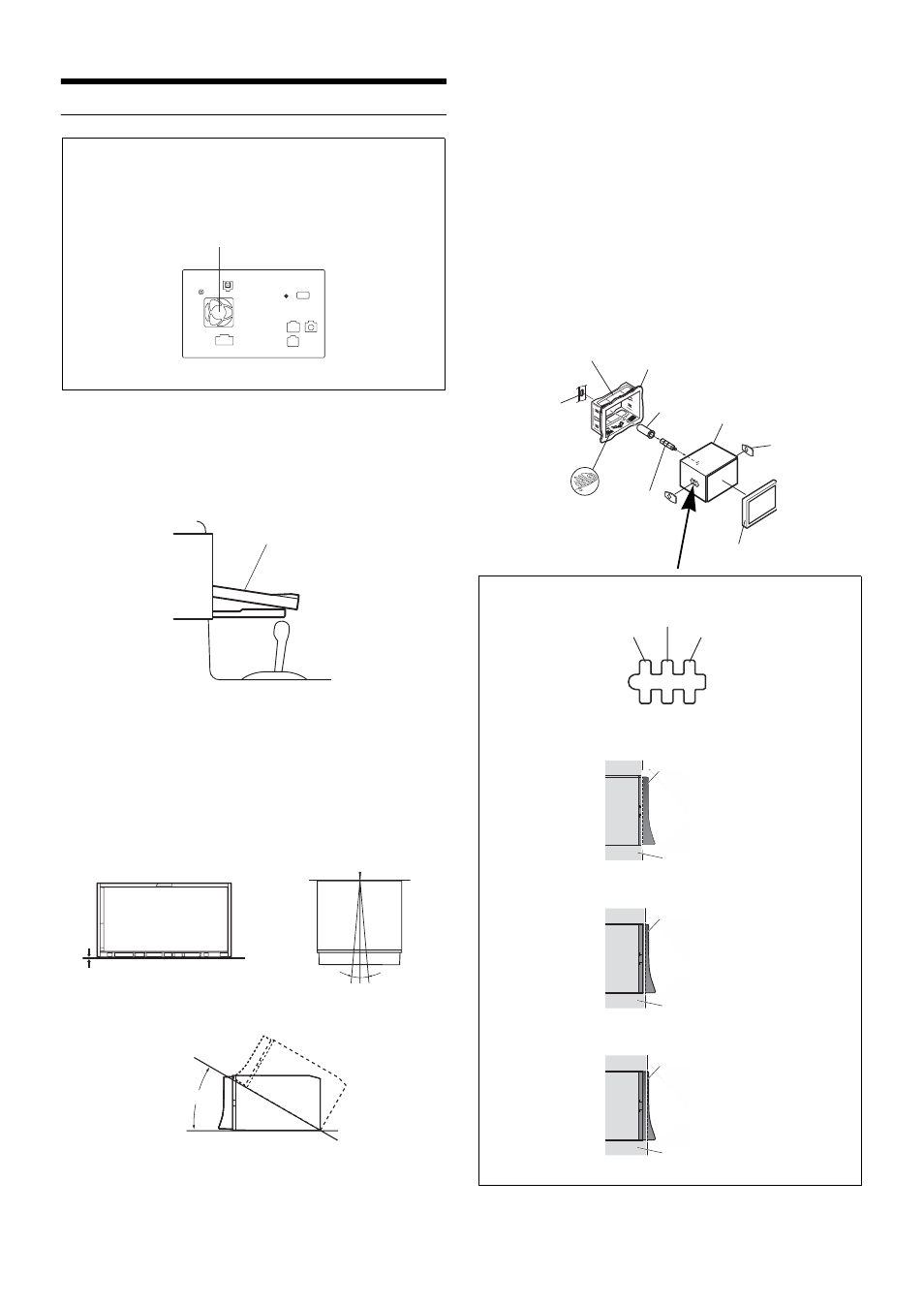

Установка
Предупреждение о выборе места установки
1
Перед установкой убедитесь, что открытие и
закрытие дисплея не будет препятствовать
перемещению рычага переключения передач.
2
Угол установки
Относительно угла установки: устанавливайте
максимально горизонтально в пределах
следующего диапазона угла. Если угол
установки выходит за пределы диапазона, в
текущем положении не удастся надлежащим
образом отобразить изображение, что может
привести к неправильной работе в режиме
навигации.
3
Снимите монтажный стакан с основного блока
(см. раздел “Удаление” на стр. 95).
Это устройство можно установить в монтажном
стакане в трех положениях, совместив отверстия
для установки (A – C), расположенные по бокам
устройства. В основном используется положение A.
При необходимости использования положения B
или C потребуется изменить положение отверстий.
Сначала определите положение для установки в
монтажном стакане, затем установите прилагаемое
уплотнение (см. “Использование уплотнения” (стр. 95)).
Сдвиньте устройство в монтажную рамку и закрепите.
• При использовании положения B или C убедитесь, что для
установки устройства имеется достаточная глубина. Не
проталкивайте устройство в монтажный стакан с
силой, так как можно повредить устройство.
* 1 Если установленный монтажный стакан не закреплен в
приборной панели, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.
Осторожно
Не блокируйте вентилятор и радиатор устройства, иначе
циркуляция воздуха может быть затруднена. При
блокировке тепло будет накапливаться внутри устройства,
что может привести к возгоранию.
Отверстие для вентиляции
Задняя часть устройства
Выдвижной дисплей
Передняя часть устройства
Верхняя часть устройства
10°(±5°)
0°
0-30°
Боковая часть устройства
<Положение монтажного отверстия>
Положение A
Положение B
Положение C
• В зависимости от выбранного положения глубина
установки передней панели будет разной.
Положение A
Положение B
Положение C
Монтажная рамка
(в комплекте)
Приборная панель
Данное устройство
Уплотнение
(в комплекте)
Лицевая панель* 2
(в комплекте)
Нажимные
пластины* 1
Резиновый колпачок
(в комплекте)
Кронштейн
Шестигранный
болт (в комплекте)
Передняя панель
Приборная панель
Передняя панель
Приборная панель
Передняя панель
Приборная панель
