Инструкция по эксплуатации Alpine INA-W910R
Страница 104
104
-RU
Кабельный удлинитель (приобретается
дополнительно)
Входные видео-/аудиоразъемы
ЖЕЛТЫЙ – видеовход, КРАСНЫЙ - правый аудиовход,
БЕЛЫЙ – левый аудиовход.
Интерфейсный кабель AV/RCA (4-полюсный
миниразъем AV к разъему 3-RCA) (продается
отдельно)

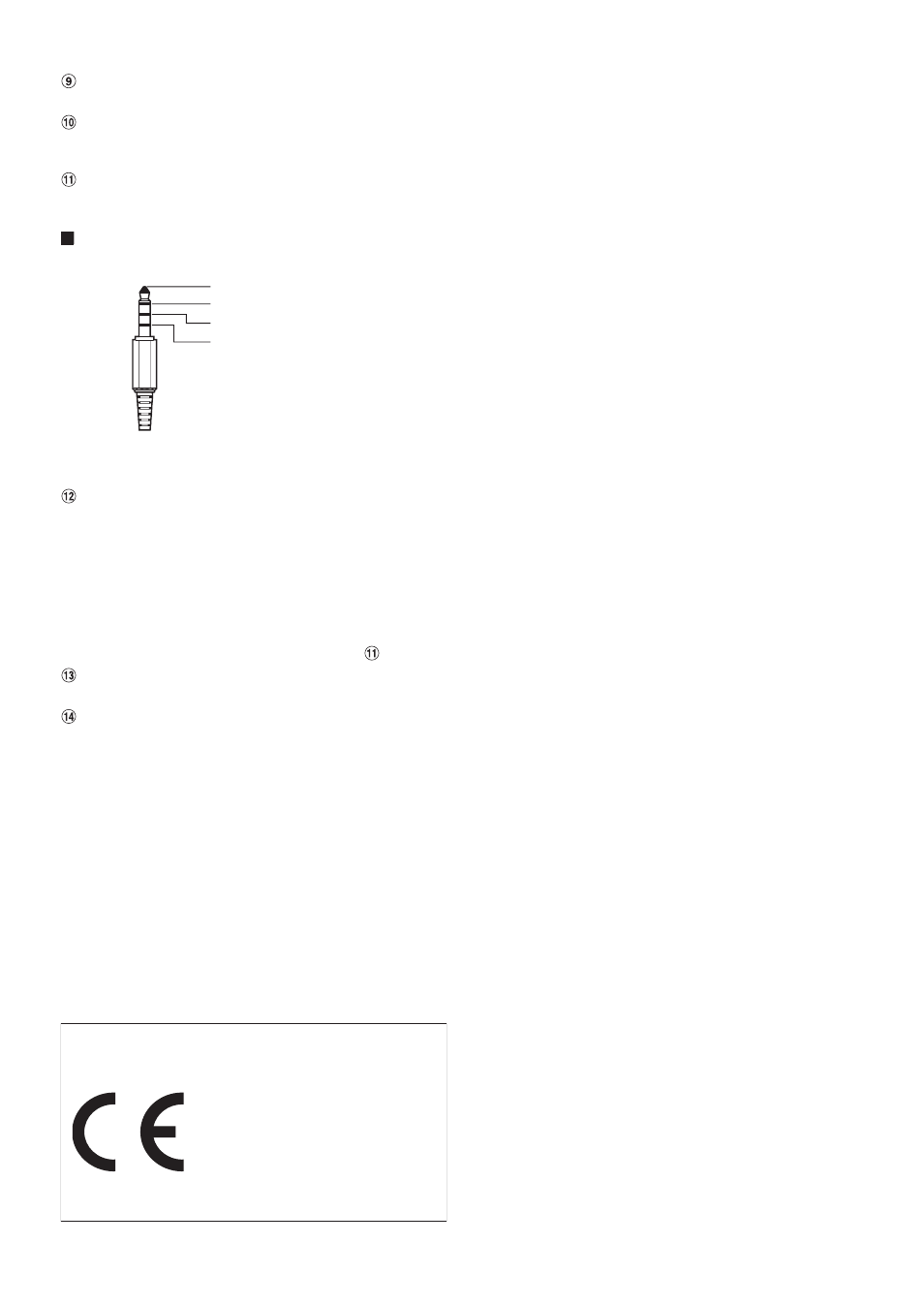

Используемый 4-полюсный миниразъем AV
Обозначение соединений данной системы:
• Конфигурация имеющихся в продаже 4-полюсных
миниразъемов AV не является унифицированной.
Входной разъем iPod (V)/AUX
Ввод аудио-/видеосигналов iPhone/iPod с поддержкой
видео или аудио-/видеосигналов AUX.
• Задайте для параметра “AUX2 IN” значение “AUX” в
разделе “Настройка режима AUX” (стр. 48), если
выполняется ввод обычных видео-/аудиосигналов AUX.
• Если этот разъем используется в качестве обычного
входного видео-/аудиоразъема (вход AUX 2), следует
приобрести дополнительный интерфейсный кабель AV/
RCA. Дополнительные сведения см. в разделе
.
Удлинительный кабель для камеры
(поставляется с прямой камерой заднего вида)
Входной прямой разъем CAMERA
Используйте при подключении дополнительной прямой
камеры заднего вида HCE-C117D.
аудио Л (белый)
Аудио П (красный)
Заземление
Видео (желтый)
About the Rules of Bluetooth Electromagnetic
Radiation Regulation
Declaration of Conformity
