Инструкция по эксплуатации Alpine INA-W910R
Страница 103
103
-RU

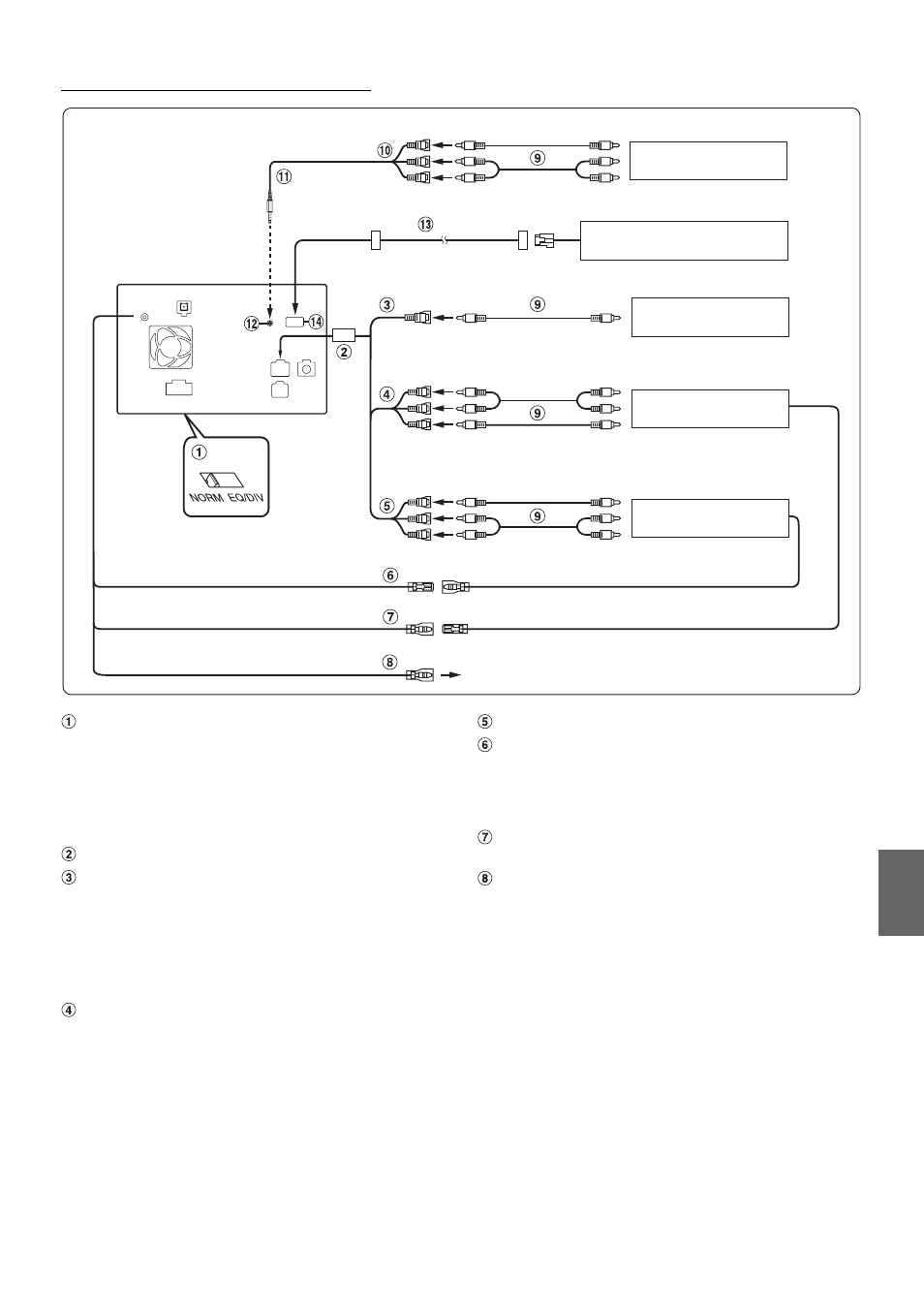

При подключении внешнего оборудования
К разъему видеовыхода
Переключатель систем
При подключении эквалайзера или аудиопроцессора
через Ai-NET переместите два переключателя в
положение EQ/DIV. Если процессор не подключен,
оставьте переключатели в положении NORM.
• Перед изменением положения переключателя не забудьте
выключить питание устройства.
Входной разъем камеры AUX I/O
Выходной разъем RCA камеры (CAMERA IN)
(желтый)
Используется при подключении камеры с выходным
разъемом RCA.
• Задайте значение “RCA” в разделе “Настройка входа
камеры” (стр. 48) при подключении камеры с помощью
выходного разъема RCA.
Разъемы аудио/видео выходов (AUX OUTPUT)
Используется при подключении дополнительного
монитора и т. д.
Разъемы видео/аудиовходов (AUX INPUT)
Выход дистанционного управления (белый/
коричневый)
Подключите этот выход к входу дистанционного
управления. Этот разъем используется для вывода
управляющих сигналов дистанционного управления.
Вход дистанционного управления (белый/
коричневый)
Разъем для камеры заднего вида (оранжевый/
белый)
Используется при подключении камеры заднего хода.
Подключите к положительному контакту лампы заднего
хода автомобиля. Эта лампа загорается при переводе
рычага переключения передач в положение заднего
хода (R).
Если соединение выполнено правильно, то каждый раз,
когда рычаг переключения передач устанавливается в
положение заднего хода (R), автоматически включается
изображение с камеры заднего вида.
К разъему видеовхода
К разъему аудиовыхода
DVE-5027 и т.д.
(продается отдельно)
Задний монитор
(продается отдельно)
(белый/коричневый)
REMOTE OUT
REMOTE IN
(белый/коричневый)
(белый/коричневый)
REMOTE IN
REMOTE OUT
(белый/коричневый)
REVERSE
Используется при подключении камеры заднего
вида.
ТВ-тюнер
(продается отдельно)
К разъему видеовыхода
(оранжевый/белый)
К разъему аудиовыхода
Прямая камера заднего вида
HCE-C117D и т.д. (продается отдельно)
К разъему видеовыхода
Камера с видеовыходом
RCA (продается отдельно)
К разъему аудиовхода
